Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА



ПРИМЕЧАНИЕ

Показаны снятие и установка облицовки тон­неля пола на автомобиле с механической ко­робкой передач. Приемы снятия и установки облицовки тоннеля пола на автомобиле с ав­томатической коробкой передач аналогич­ны. Различия - в снятии облицовки рычага селектора (см. «Снятие и установка облицов­ки рычага селектора управления автомати­ческой коробкой передач», с. 251).

Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовый ключ «на 10».

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

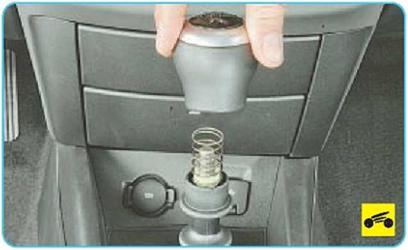

2.  Отвинтите от рычага управления короб­кой передач его рукоятку

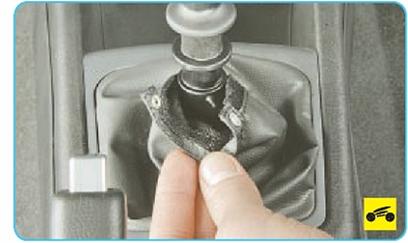

3.  Расстегните кнопку декоративного чехла рычага управления коробкой передач.

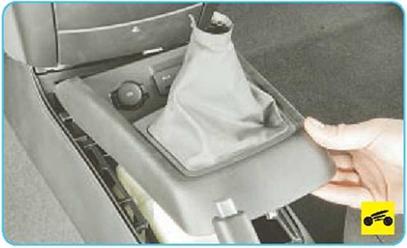

4.  Аккуратно поддев отверткой край рамки чехла рычага управления коробкой передач, отсоедините рамку от облицовки тоннеля по­ла, преодолевая упругое сопротивление фик­саторов, и отведите ее в сторону





5.    Отсоедините колодки жгута проводов от розетки, блока портов подключения мульти­медийных устройств и снимите рамку





6.    Снимите с рычага механизм блокировки включения передачи заднего хода.

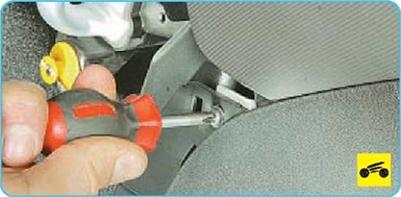

7.    Выверните два винта среднего крепле­ния облицовки.

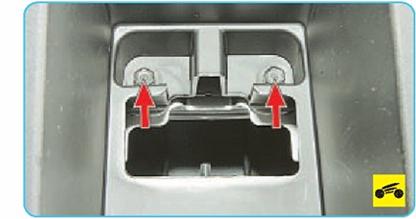

8.    Откройте нижний вещевой ящик, распо­ложенный в облицовке тоннеля пола, извле­ките из него коврик и выверните два болта заднего крепления облицовки.





9.    Преодолевая сопротивление пластмас­совых фиксаторов накладки прорези рычага стояночного тормоза, снимите накладу






10.

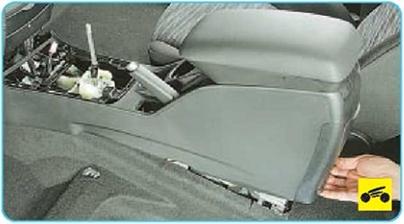

Преодолевая сопротивление пластмас­совых фиксаторов боковых облицовок тонне­ля пола, снимите левую и правую боковые об­лицовки.











12. ...и снимите облицовку.

13. Установите облицовкутоннеля пола и все ранее снятые детали в обратном порядке.
