Kia Ceed (2009+). ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ



Вам потребуется тестер или омметр.

Для проверки катушки зажигания на двига­теле объемом 1,4 и 1,6 л выполните следу­ющие операции.

ПРИМЕЧАНИЕ

На катушках зажигания двигателей объемом 1,4 и 1,6 л можно проверить только первич­ную обмотку.

1.        Отсоедините колодку проводов от выво­да катушки зажигания.

2.        Измерьте сопротивление первичной об­мотки, сопротивление должно составлять

0,                7 Ом.

3.        Повторите проверку первичной обмотки.

Для проверки катушки зажигания на двига­теле объемом 2,0 л выполните следующие операции.

1.        Отсоедините высоковольтные провода от выводов катушки зажигания.

2.        Измерьте сопротивление вторичной об­мотки, подсоединив омметр к выводам 2-го и 3-го цилиндров. Сопротивление должно со­ставлять 8,8 кОм.

3.        Повторите проверку для выводов 1-го и 4-го цилиндров.

4.        Отсоедините колодку проводов от выво­да первичной обмотки.

5.        Измерьте сопротивление первичной об­мотки 1-го и 4-го цилиндров, подсоединив омметр к 1-му и 2-му выводу Сопротивление должно составлять 0,5 Ом.

6.        Повторите проверку первичной обмотки 2-го и 3-го цилиндров, подсоединив омметр к 1-му и 3-му выводам.

7.        Если сопротивление хотя бы одной из обмоток отличается от указанного значе­ния, замените катушку зажигания (см. «Снятие и установка катушки зажигания», с. 205).

8.        Подсоедините на место высоковольтные провода.

ПРИМЕЧАНИЕ

Перед установкой смажьте наконечники вы­соковольтных проводов консистентной смаз­кой (например, техническим вазелином).







Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА КАТУШКИ ЗАЖИГАНИЯ

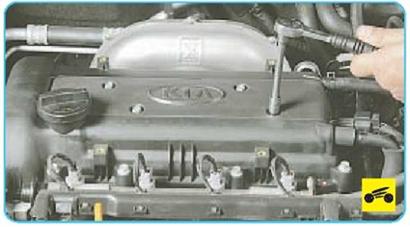

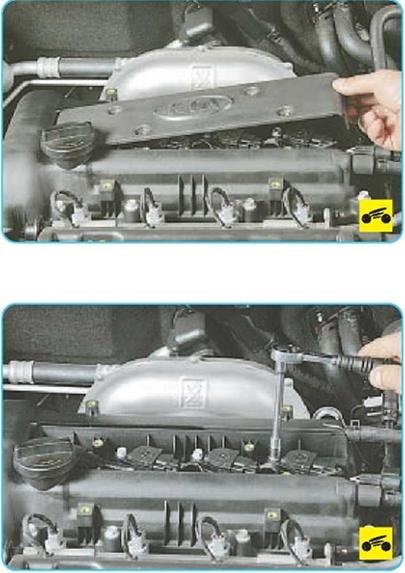

3.    Выверните болт крепления катушки зажи­гания...





4.       ...отсоедините наконечник катушки зажи­гания от свечи и немного выведите ее из свечного колодца.

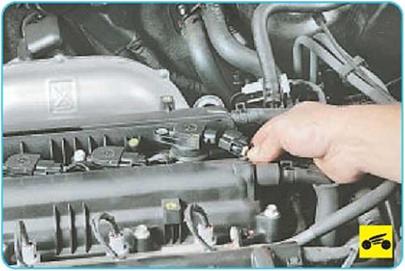

6.       ...отсоедините колодку жгута проводов от вывода катушки...





7.      ...и снимите катушку зажигания.

Для снятия катушки зажигания двигателя объемом 2,0 л выполните следующие опе­рации.

Вам потребуется ключ «на 12».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.      Отсоедините от выводов катушки зажига­ния наконечники высоковольтных проводов.

3.      Сожмите фиксаторы и отсоедините от ка­тушки зажигания колодку жгута проводов.

4.      Преодолевая усилие фиксатора, отсое­дините от кронштейна катушки зажигания держатель жгута проводов.

5.      Выверните два болта и отверните две гай­ки крепления кронштейна катушки зажигания.

6.      Снимите катушку зажигания в сборе с кронштейном.

7.      Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ_______________________

Перед установкой смажьте наконечники вы­соковольтных проводов консистентной смаз­кой (например, техническим вазелином).
