Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ТРОСА ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДВИГАТЕЛЯ G4FB



Если привод дроссельной заслонкой за­едает, замените трос ее привода.

Вам потребуются: торцовая головка «на 10», удлинитель, вороток.

1. Снимите декоративный кожух двигателя










(см. «Снятие и установка декоративного кожу­ха двигателя», с. 70).

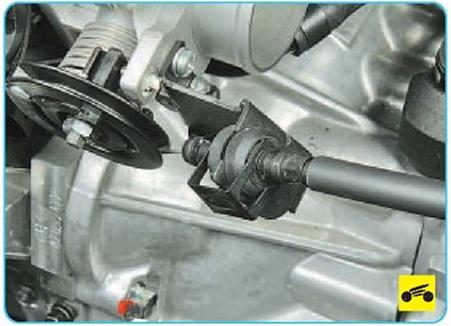

2. Выведите из кронштейна на дроссель­ном узле наконечник оболочки троса.











3.


Извлеките наконечник троса привода дроссельной заслонки из паза сектора и от­соедините трос от дроссельного узла.

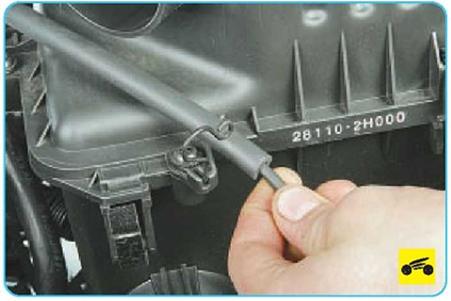

4. Выведите оболочку троса из держателя на корпусе воздушного фильтра.

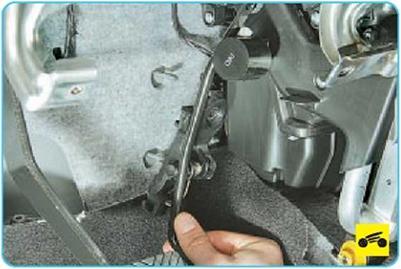

5.    Вытяните наконечник троса привода дрос­сельной заслонки и выведите втулку наконечни­ка троса из отверстия в педали акселератора.





6.    Выверните два болта крепления крон­штейна оболочки троса к панели кузова...





7.    ...и через отверстие в панели кузова из­влеките трос в подкапотное пространство.

8.    Установите трос привода дроссельной заслонки и все снятые детали в порядке, об­ратном снятию.

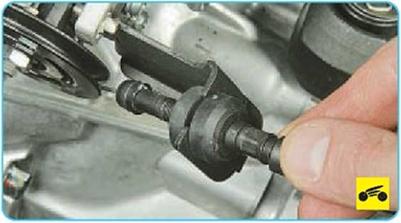

9.    Отрегулируйте привод дроссельной за­слонки. Извлеките из прорезей наконечника оболочки троса пружинную скобу...





10.                        ...и перемещением наконечника оболоч­ки троса относительно отверстия резинового фиксатора добейтесь, чтобы дроссельная за­слонка полностью закрывалась и открывалась.





Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДВИГАТЕЛЯ G4FB


Вам потребуются: торцовая головка «на 10», удлинитель, вороток.

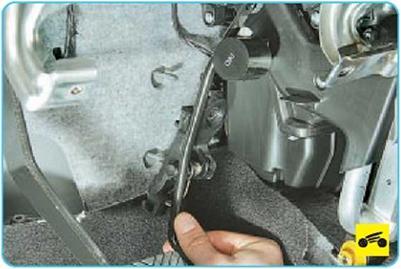

1.   Вытяните наконечник троса привода дрос­сельной заслонки и выведите втулку наконечни­ка троса из отверстия в педали акселератора.

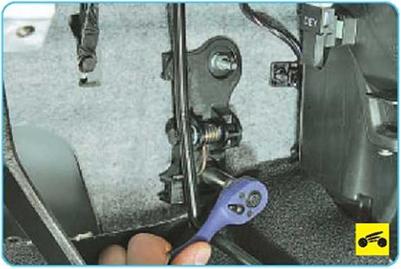

2.   Выверните два болта крепления педали акселератора к панели кузова...





3.   ...и снимите педаль.

4.   Установите педаль акселератора и все снятые детали в порядке, обратном снятию.
