Киа Сид. Круиз-контроль - устройство и работа системы, замена выключателя круиз-контроля

Управляющее реле круиз-контроля

Система круиз-контроля включается выключателем питания, расположенным в правой части рулевой колонки. Система может поддерживать, снижать, увеличивать и возобновлять скорость.

В системе имеется функция защитного отключения, вызываемая нажатием тормоза или перемещением селектора диапазонов.

Управление системой осуществляется блоком ЭБУД. Основным компонентами системы круиз-контроля являются выключатели управления, выключатель селектора диапазонов, выключатель тормоза, датчик скорости автомобиля, ЭБУД и электродвигатель системы ETS (системы электронного управления дроссельной заслонкой).

Настройки ЭБУД не допускают включения системы на скорости ниже минимального предела 40 км/ч (25 миль/ч).

Контроллер управляется функциональными выключателями, расположенными на рулевом колесе.

Система круиз-контроля деактивируется выключателями селектора диапазонов и тормоза. Эти выключатели расположены на кронштейне педали тормоза и на коробке передач. При нажатии педали тормоза или перемещении селектора диапазонов система круиз-контроля электрически отключается, и дроссельная заслонка возвращается в положение холостого хода.

Главный выключатель круиз-контроля ON/OFF

Система круиз-контроля включается главным выключателем (ON/OFF). При повторном нажатии главного выключателя («ON/OFF») управление дроссельной заслонкой прекращается, стирается память скорости круиз-контроля и автомобиль переходит в режим обычного управления.

Выключатель установки/замедления SET/–

Выключатель «SET/–» расположен на правой стороне рулевой колонки и выполняет две функции.

Функция установки — нажмите выключатель «SET/–» и отпустите его на желаемой скорости. На комбинации приборов загорится индикатор «SET». Отпустите педаль акселератора. Выбранная скорость будет поддерживаться автоматически.

Функция замедления — нажмите выключатель «SET/–» при активированном круиз-контроле и удерживайте его. Скорость автомобиля будет плавно уменьшаться. Отпустите выключатель на желаемой скорости. Выбранная скорость будет поддерживаться автоматически.

Нажмите на выключатель «SET/–» и резко отпустите его. Скорость движения уменьшится на 2 км/ч (1,0 миль/ч).

Выключатель восстановления/ускорения RES/+

Выключатель «RES/+» расположен на правой стороне рулевой колонки и выполняет две функции.

Функция восстановления — если для отмены режима круиз-контроля использовался какой-либо иной способ, чем нажатие главного выключателя, и система все еще активна, для возвращения к последней заданной скорости достаточно нажать выключатель «RES/+». Однако восстановления скорости круиз-контроля не произойдет, если скорость автомобиля окажется ниже 40 км/ч (25 миль/ч).

Функция ускорения — нажмите выключатель «RES/+» при активированном круиз-контроле и удерживайте его. Скорость автомобиля будет плавно увеличиваться. Отпустите выключатель на желаемой скорости. Выбранная скорость будет поддерживаться автоматически.

Нажмите на выключатель «RES/+» и резко отпустите его. Скорость движения увеличится на 2 км/ч (1,0 миль/ч).

Выключатель отмены CANCEL

Выключатель «CANCEL» используется для временного отключения системы круиз-контроля.

В случае отключения системы круиз-контроля этим выключателем прежнюю скорость можно восстановить нажатием выключателя «RES/+».

БЛОК-СХЕМА СИСТЕМЫ

КОМПОНЕНТЫ СИСТЕМЫ И ИХ РАБОТА

Компонент системы		НАЗНАЧЕНИЕ
ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ		Генерирует импульсный сигнал скорости автомобиля.
БЛОК ECM		Принимает сигналы от датчиков и выключателей управления.
Индикатор круиз-контроля		Горит при включенном главном выключателе круиз-контроля (встроен в комбинацию приборов)
Выключатели системы круиз-контроля	Выключатель питания	Включает питание компонентов системы
	Переключатель "RESUME/ACCEL" (Возврат/Акселератор)	Управление функциями круиз-контроля (выключатели восстановления/ускорения, установки/замедления)
	Переключатель "SET/COAST" (Установка/Накат)
Выключатели отмены	Выключатели прерывания	Передача в ЭБУД сигналов отмены.
	Выключатель педали тормоза
	Переключатель селектора диапазонов (АКПП)
Электродвигатель системы ETS		Установка дроссельной заслонки на угол, задаваемый ЭБУД.

* ETS: система электронного управления дроссельной заслонкой (Electronic Throttle System)

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ ПО ИХ ПРИЗНАКАМ

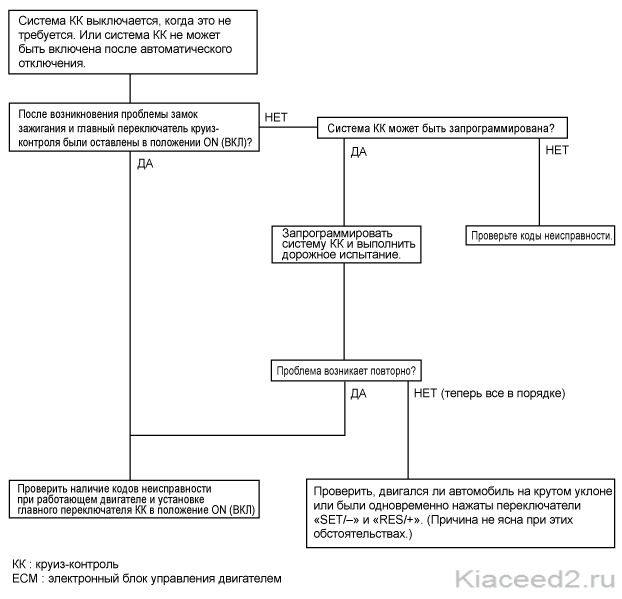

ПРИЗНАК НЕИСПРАВНОСТИ №1

ПРИЗНАК НЕИСПРАВНОСТИ №2

Признаки неисправностей	Возможная причина	Способ устранения
Большие отклонения от заданной скорости Рывки (периодические ускорения и замедления) после задания скорости	Неисправность в цепи датчика скорости автомобиля	Отремонтируйте датчик скорости автомобиля его цепи или замените компонент
	Неисправность ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №3

Признаки неисправностей	Возможная причина	Способ устранения
Система круиз-контроля не дезактивируется при нажатии педали тормоза	Повреждение или отсоединение проводки выключателя педали тормоза	Отремонтируйте жгут или замените выключатель педали тормоза
	Неисправность, относящаяся к сигналам ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №4

Признаки неисправностей	Возможная причина	Способ устранения
Система круиз-контроля не дезактивируется при перемещении рычага селектора диапазонов в положение «N» (однако дезактивируется при нажатии педали тормоза)	Неисправность в цепи выключателя запрещения запуска	Отремонтируйте проводку либо отремонтируйте или замените выключатель блокировки стартера
	Неправильная регулировка выключателя блокировки стартера
	Неисправность, относящаяся к сигналам ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №5

Признаки неисправностей	Возможная причина	Способ устранения
При нажатии выключателя «SET/–» скорость не уменьшается	Временное повреждение или отсоединение проводки цепи питания выключателя «SET/–»	Отремонтируйте жгут или замените выключатель «SET/–»
При нажатии выключателя «SET/–» скорость не уменьшается	Неисправность, относящаяся к сигналам ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №6

Признаки неисправностей	Возможная причина	Способ устранения
При нажатии выключателя «RES/+» скорость не увеличивается или не восстанавливается	Повреждение или отсоединение проводки, короткое замыкание или неисправность цепи питания выключателя «RES/+»	Отремонтируйте жгут или замените выключатель «RES/+»
	Неисправность, относящаяся к сигналам ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №7

Признаки неисправностей	Возможная причина	Способ устранения
Систему круиз-контроля можно активизировать на скорости менее 40 км/ч (25 мили/ч), или при этой скорости не происходит автоматической дезактивации системы	Неисправность в цепи датчика скорости автомобиля	Отремонтируйте датчик скорости автомобиля его цепи или замените компонент
	Неисправность, относящаяся к сигналам ЭБУД	Проверьте входные и выходные сигналы ЭБУД

ПРИЗНАК НЕИСПРАВНОСТИ №8

Признаки неисправностей	Возможная причина	Способ устранения
Контрольная лампа системы поддержания постоянной скорости (на главном выключателе) не горит.	Повреждение лампы или обрыв проводки в цепи контрольной лампы или неисправность главного выключателя	Отремонтируйте проводку или замените лампу
	Повреждение или обрыв проводки	Отремонтируйте проводку или замените лампу

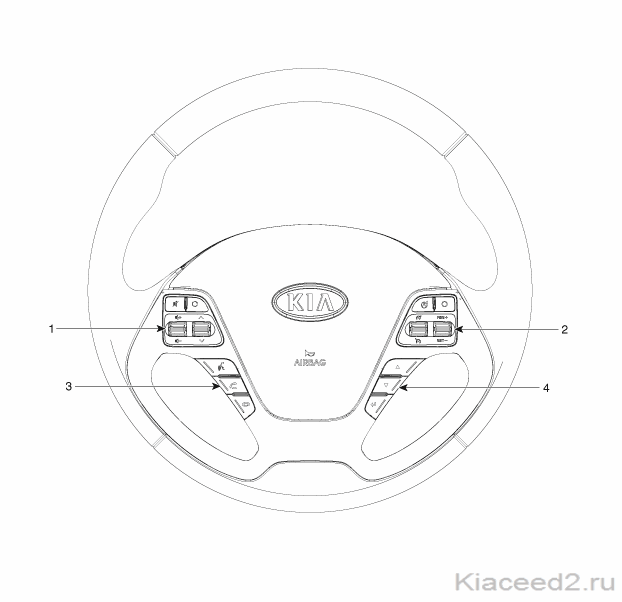

Kia Ceed. Переключатель круиз-контроля

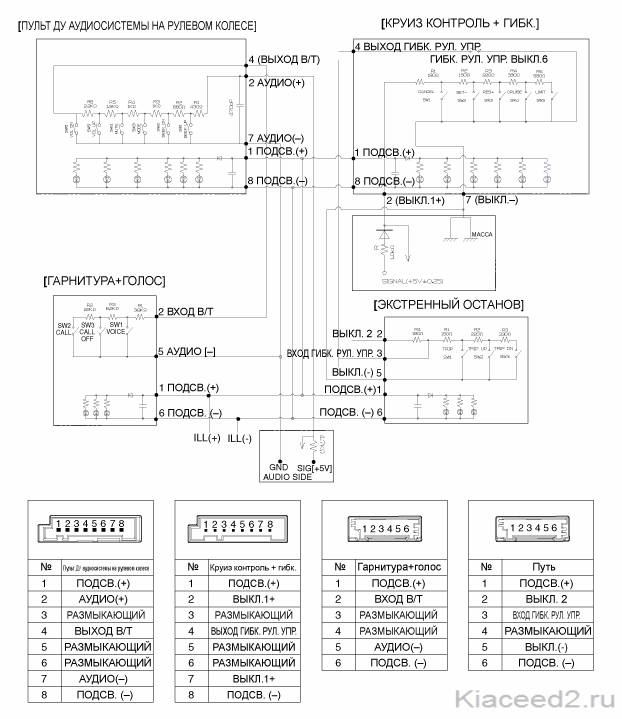

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. Переключатель дистанционного управления (аудиосистема)
2. Переключатель дистанционного управления (круиз-контроль)

3. Выключатель системы громкой связи Bluetooth.
4. Переключатель пути за одну поездку

Снятие

1. Отсоединить кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите модуль подушки безопасности с рулевого колеса

3. Снимите рулевое колесо.

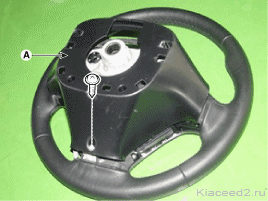

4. Выверните винты и снимите кожух (A) рулевой колонки.

5. Отсоедините разъем (A) выключателя круиз-контроля.

6. Выверните винт и снимите переключатель круиз-контроля (А).

Установка

1. Установка выполняется в порядке, обратном разборке.

Проверка

Измерение сопротивления

1. Отсоедините разъем выключателя круиз-контроля от выключателя.

2. Установите все выключатели функций во включенное положение (выключатель нажат) и измерьте сопротивление между выводами выключателя управления.

Выключатель функции	Клемма	Сопротивление (+5%)
CANCEL	2 - 7	180 Ом
SET (Установка)	2 - 7	330 Ом
RESUME (возврат)	2 - 7	550 Ом
Круиз-контроль	2 - 7	880 Ом
Огр. скорости	2 - 7	1,44 кОм
Гибк.рул. управление	7-Apr	180 Ом

3. Если измеренное сопротивление не соответствует указанным диапазонам, замените выключатель.
