Kia Spectra. ЗАМЕНА ГИДРОКОМПЕНСАТОРОВ ДВИГАТЕЛЯ S6D (DOHC) Гидрокомпенсаторы двигателя DOHC, выполненные в виде цилиндрических толкателей, расположенных между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе. Работа гидрокомпенсатора основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидрокомпенсатора и перемещающего его плунжер при появлении зазора в приводе клапана. Таким образом обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора. Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании. Принцип действия гидрокомпенсатора показан на рис. 5.7. Масло под давлением, необходимым для работы гицрокомпенсато- ра, подается в его внутренние полости А и Б из канала В системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности. При закрытом клапане 1
Рис. 5.7. Схема работы гидрокомпенсатора зазора в клапанном механизме двигателя D0HC: а - работа гидрокомпенсатора в момент открытия клапана; б - работа гидрокомпенсатора 8 момент закрытия клапана; 1 - клапан; 2 - пружина обратного клапана; 3 - обратный клапан; 4 - головка блока цилиндров; 5 - кулачок распределительного вала; б - толкатель; 7 - плунжер; 8 - пружина плунжера; 9 - гильза; 10 - корпус обратного клапана; А, Б - полости гидрокомпенсатора; В - масляный канал Причинами повышенного шума в режиме холостого хода, усиливающегося с ростом частоты вращения коленчатого вала до 1500 мин-1 и не связанного с работой гидрокомпенсаторов, могут быть: повышенный износ направляющей рычага привода клапана или самого рычага; увеличенные зазоры между стержнями клапанов и направляющими втулками; увеличенная против допустимой несоосность клапана и седла; непараллельность торцов клапанных пружин; большее, чем допустимо, биение фаски головки клапана;
соприкосновение демпфера
клапанной пружины с механизмом вращения клапана.
толкатель б (через плунжер 7) и гильза 9
распирающим усилием пружины 8 прижаты соответственно к кулачку 5
распределительного вала и торцу стержня клапана. Давление в полостях А
и Б одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в
плунжере 7 пружиной 2 При этом зазоры в клапанном механизме
отсутствуют. При вращении распределительного вала кулачок 5 набегает на
толкатель 6, перемещая его и связанный с ним плунжер 7. Перемещение
плунжера 7 в гильзе 9 приводит к резкому росту давления в полости Б.
Несмотря на небольшие утечки масла через зазор между плунжером и
гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают
клапан 1. При дальнейшем вращении распределительного вала кулачок 5
уменьшает давление на толкатель 6 и давление масла в полости Б
становится ниже, чем в полости А. Обратный клапан 3 открывается и
пропускает масло из полости А, соединенной с масляной магистралью
двигателя, в полость Б. Давление в по- лости Б возрастает, гильза 9 и плунжер 7, перемещаясь относительно друг друга, выбирают зазор в клапанном механизме. Давление масла, подводимого к гидрокомпенсаторам, регулируется специальным клапаном, установленным в головке блока цилиндров Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидрокомпенсаторам остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки. Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидрокомпенсаторов. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гццрокомпенсаторы при большой частоте вращения коленчатого вала двигателя, когда давление в полости гидрокомпенсатора может стать настолько велико,

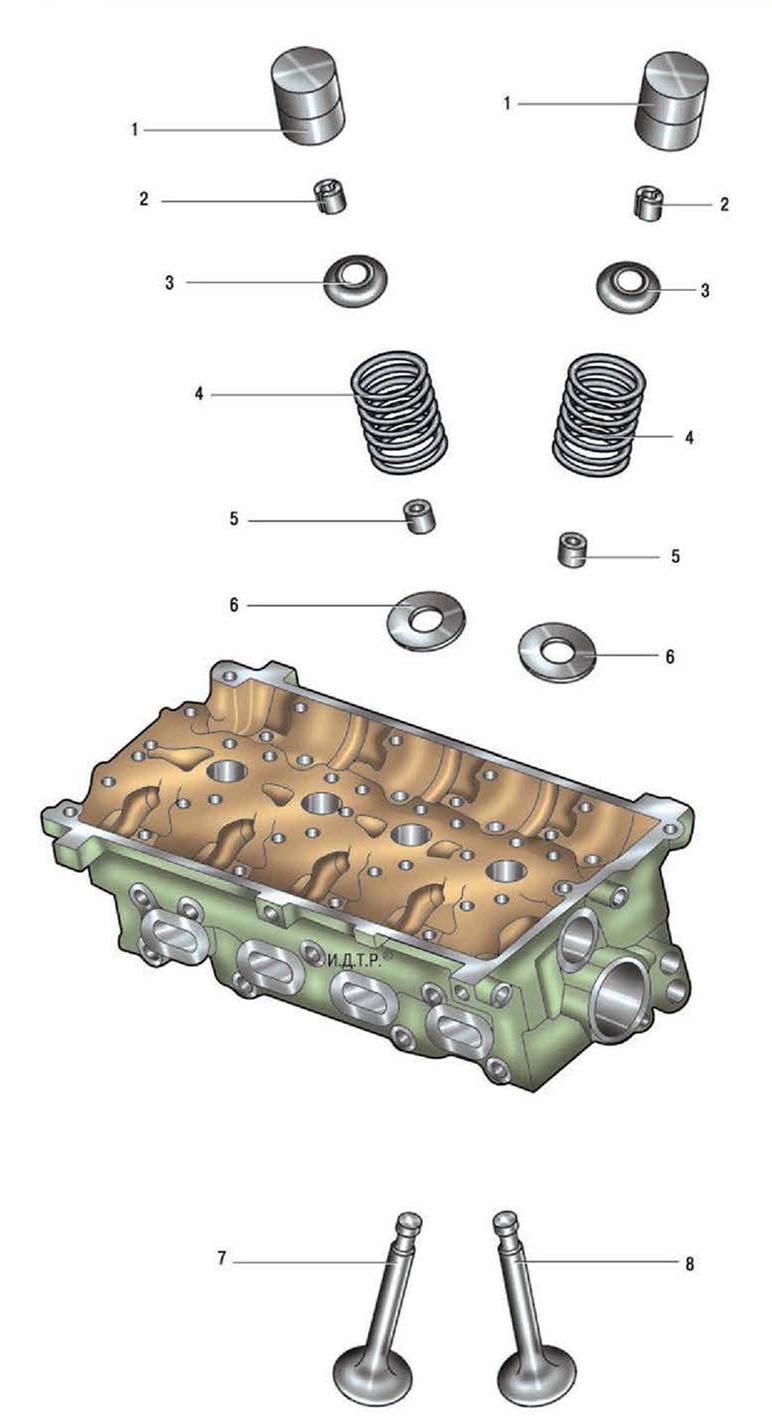

Рис. 5.8. Головка блока цилиндров: 1 - гидро ком пенса тор; 2 - сухарь; 3 - тарелка пружины клапана; 4 - пружина клапана; 5 - маслосъемный колпачок; 6 - опорная шайба пружины клапана; 7 - выпускной клапан; 8 - впускной клапан ПРИМЕЧАНИЕ Извлекать гидрокомпенсатор удобно рези новой присоской. 5 Смажьте моторным маслом новый гидрокомпенсатор и гнездо в головке блока и установите гцдрокомпенсатор в гнездо. 6. Остальные гидрокомпенсаторы заменяют аналогично. 7 Установите распределительный вал и детали привода газораспределительного механизма в порядке, обратном снятию ПРИМЕЧАНИЕ После замены гидрокомпенсатора при первом пуске двигатель может непродолжительное время работать с повышенным шумом до тех пор, пока не прокачается гидрокомпенсатор.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГИДРОКОМПЕНСАТОРОВ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
