Kia Spectra. ЗАМЕНА ЗАЩИТНОГО БРУСА ДВИГАТЕЛЯ S6D (DOHC)

Для замены защитного бруса вам по­требуются: ключи «на 14», «на 17».

1.  Выверните две гайки шпилек крепления опоры к защитному брусу (см «Замене опор подвески силового агрегата> с. 74).





2. Выверните два болта крепления защит­ного бруса к поперечине кузова..,





3. ...ослабьте затяжку гаек заднего креп­ления поперечины к кузову, снимите гайки и резинометаллические втулки со шпилек крепления бруса.









5. Осмотрите передние резинометалличес­кие втулки защитного бруса, при появлении на втулках признаков старения замените их.





6. Аналогичным образом осмотрите задние резинометаллические втулки.

7.  Установите защитный брус в порядке, обратном снятию.









Kia Spectra. УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась ус­тановка фаз газораспределения. При нару­шении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на шкиве рас­пределительного вала (при установке по мет­кам на маховике или шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра)





На двигателях автомобилей KIA Spectra метки ВМТ нанесены на зубчатых шкивах распределительных валов (на шкиве впуск­ного вала метка «I», на шкиве выпускного ва­ла метка «Е»)...



...и на задней крышке ремня привода рас­пределительных валов (выступы).

Вам потребуется накидной ключ «на 21».

1. Отсоедините провод от клеммы «-» акку­муляторной батареи.

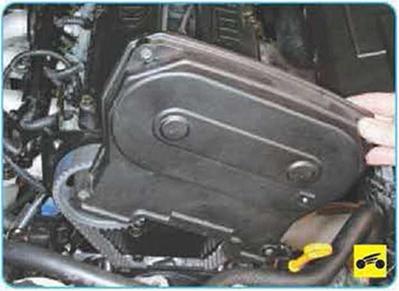

2      Снимите верхнюю крышку ремня приво­да газораспределительного механизма (см

«Замена ремня привода газораспредели­тельного механизма», с 76).

ПОЛЕЗНЫЕ СОВЕТЫ

Поскольку коленчатый вал неудобно прово­рачивать за болт крепления к нему шкива, можно сделать это следующими способами.

1.     Включите любую передачу (лучше IV) и медленно прокатите автомобиль до совпа­дения метки на шкиве распределительного вала с меткой на задней крышке ремня при­вода распределительного вала.

2.     Включите любую передачу и вывесите од­но из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распреде­лительного вала.

3.   Проверните коленчатый вал за болт крепления к нему шкива привода дополни­тельных агрегатов до совпадения меток на шкивах распределительных валов и задней крышке, а также меток на шкиве привода до­полнительных агрегатов.

4.   Установите все ранее снятые детали в порядке, обратном снятию
