Kia Spectra. Подкапотное пространство

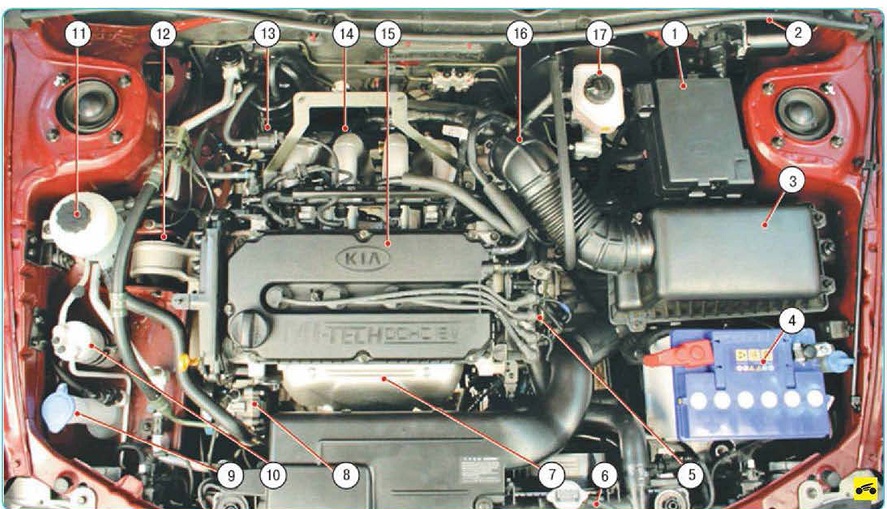

Рис. 1.2. Подкапотное пространство автомобиля (вид сверху) (декоративный кожух для наглядности снят): 1 - монтажный блок предохранителей и реле; 2 - моторедуктор очистителя ветрового стекла; 3 - воздушный фильтр; 4 - аккумуляторная батарея; 5 - катушка зажигания; 6 - радиатор системы охлаждения двигателя; 7 - термозащитный экран; 8- насос гидроусилителя рулевого управления; 9 - бачок омывателя ветрового стекла; 10- осушитель; 11 - бачок гидроусилителя рулевого управления; 12 - правая опора подвески силового агрегата; 13 - электромагнитный клапан продувки адсорбера; 14 - ресивер; 15 - двигатель; 16 - воздухоподводящий патрубок; 17 - бачок гидроприводов тормозов и выключения сцепления

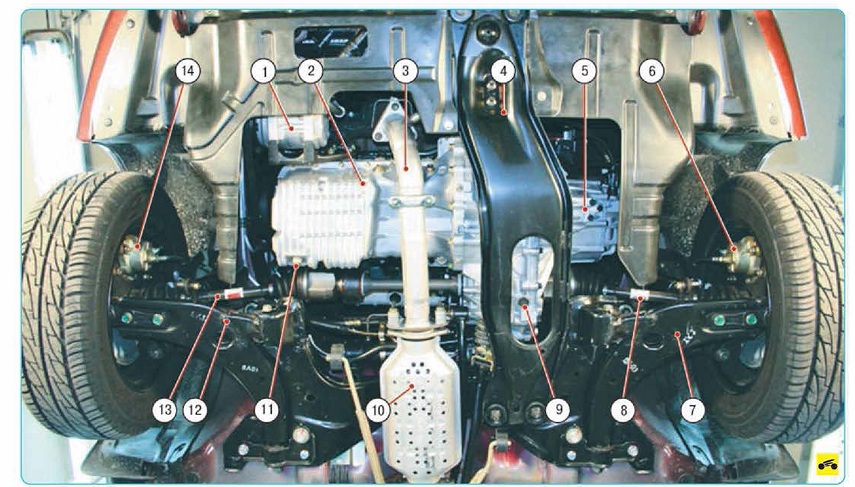

Рис. 1.3. Подкапотное пространство автомобиля (вид снизу) и основные агрегаты: 1 - компрессор кондиционера; 2 - картер двигателя; 3 - промежуточная труба системы выпуска отработавших газов; 4 - защитный брус силового агрегата; 5 - коробка передач; б - тормозной механизм левого колеса; 7 - левый рычаг передней подвески; 8 - привод левого переднего колеса; 9 - пробка отверстия для слива масла из коробки передач; 10 - нейтрализатор отработавших газов; 11 - пробка отверстия для слива масла из двигателя; 12 - правый рычаг передней подвески; 13 - привод правого переднего колеса; 14 - тормозной механизм правого колеса

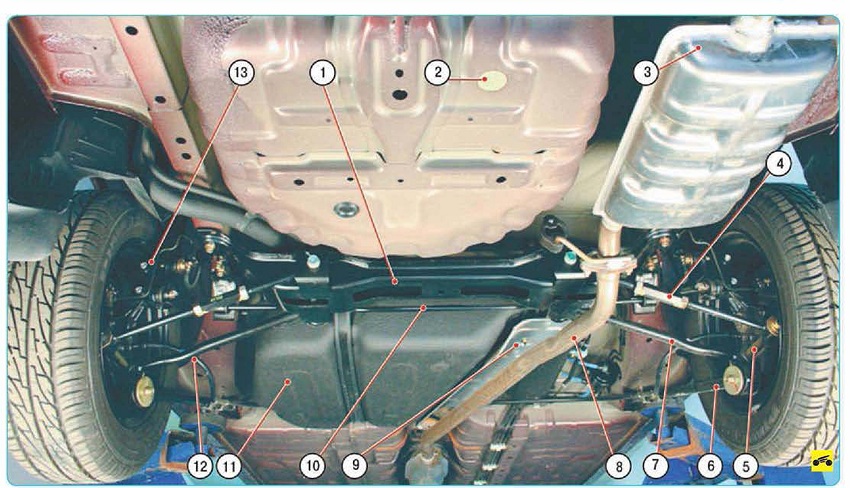

Рис. 1.4. Основные агрегаты автомобиля (вид снизу сзади): 1 - поперечина задней подвески; 2 - ниша для запасного колеса; 3 - основной глушитель; 4,7 - правые поперечные рычаги задней подвески; 5 - правый кулак задней подвески; 6 - правый продольный рычаг; 8 - дополнительный глушитель; 9 - термозащитный экран; 10 - стабилизатор поперечной устойчивости задней подвески; 11 - топливный бак; 12 - трос привода стояночной тормозной системы; 13 - левая амортизаторная стойка задней подвески
