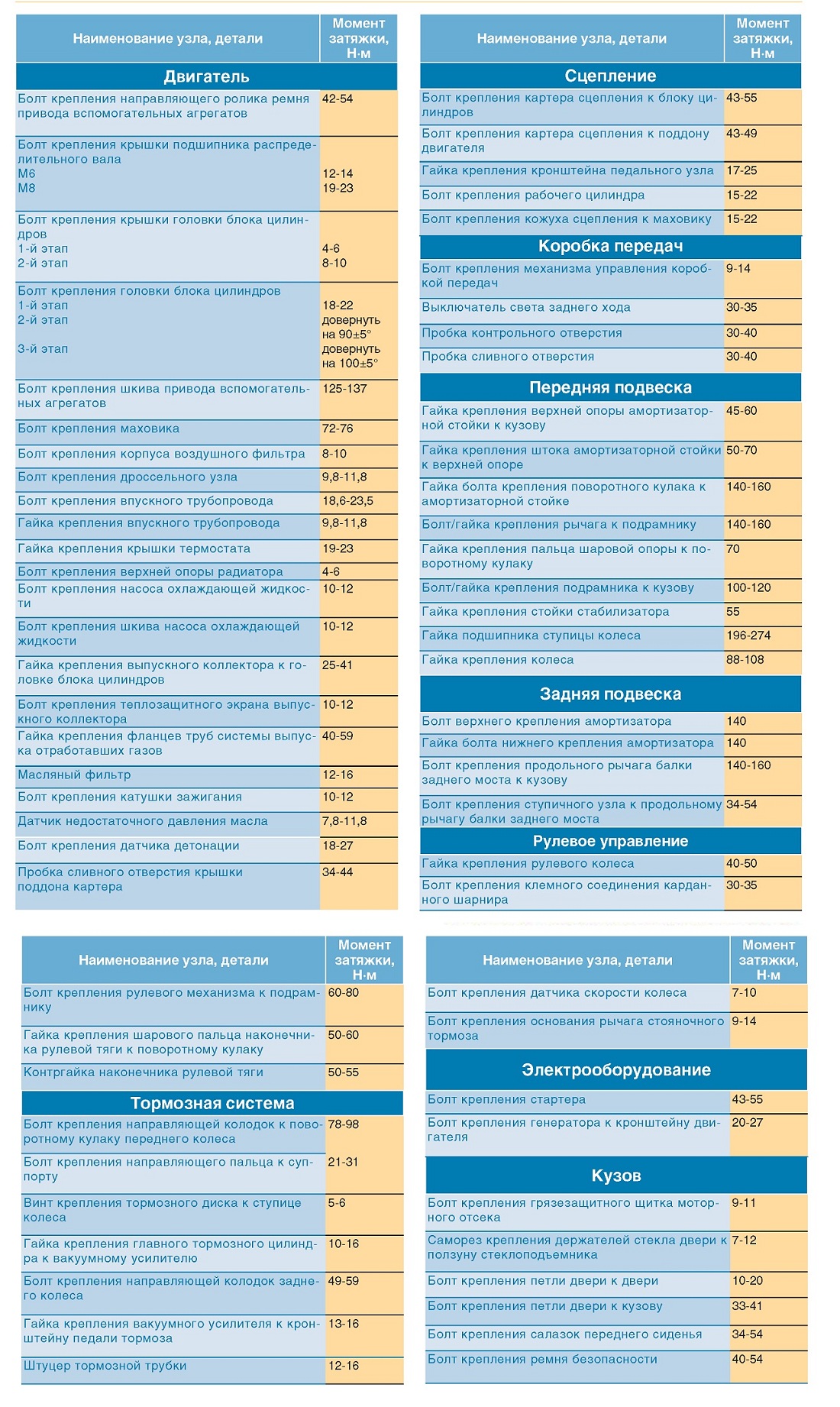

Наименование узла, детали

Момент

затяжки,

Нм

Двигатель

Болт крепления направляющего ролика ремня привода вспомогательных агрегатов

42-54

Болт крепления крышки подшипника распреде­лительного вала М6 М8

12-14

19-23

Болт крепления крышки головки блока цилин­дров 1 -й этап 2-й этап

4-6

8-10

Болт крепления головки блока цилиндров

1-                   й              этап

2-                   й              этап

3-                   й              этап

18-22 довернуть на 90±5° довернуть на 100±5°

Болт крепления шкива привода вспомогатель­ных агрегатов

125-137

Болт крепления маховика

72-76

Болт крепления корпуса воздушного фильтра

8-10

Болт крепления дроссельного узла

9,8-11,8

Болт крепления впускного трубопровода

18,6-23,5

Гайка крепления впускного трубопровода

9,8-11,8

Гайка крепления крышки термостата

19-23

Болт крепления верхней опоры радиатора

4-6

Болт крепления насоса охлаждающей жидкос­ти

10-12

Болт крепления шкива насоса охлаждающей жидкости

10-12

Гайка крепления выпускного коллектора к го­ловке блока цилиндров

25-41

Болт крепления теплозащитного экрана выпус­кного коллектора

10-12

Гайка крепления фланцев труб системы выпус­ка отработавших газов

40-59

Масляный фильтр

12-16

Болт крепления катушки зажигания

10-12

Датчик недостаточного давления масла

7,8-11,8

Болт крепления датчика детонации

18-27

Пробка сливного отверстия крышки поддона картера

34-44

Сцепление

Болт крепления картера сцепления к блоку ци­линдров

43-55

Болт крепления картера сцепления к поддону двигателя

43-49

Гайка крепления кронштейна педального узла

17-25

Болт крепления рабочего цилиндра

15-22

Болт крепления кожуха сцепления к маховику

15-22

Коробка передач

Болт крепления механизма управления короб­кой передач

9-14

Выключатель света заднего хода

30-35

Пробка контрольного отверстия

30-40

Пробка сливного отверстия

30-40

Передняя подвеска

Гайка крепления верхней опоры амортизатор- ной стойки к кузову

45-60

Гайка крепления штока амортизаторной стойки к верхней опоре

50-70

Гайка болта крепления поворотного кулака к амортизаторной стойке

140-160

Болт/гайка крепления рычага к подрамнику

140-160

Гайка крепления пальца шаровой опоры к по­воротному кулаку

70

Болт/гайка крепления подрамника к кузову

100-120

Гайка крепления стойки стабилизатора

55

Гайка подшипника ступицы колеса

196-274

Гайка крепления колеса

88-108

Задняя подвеска

Болт верхнего крепления амортизатора

140

Гайка болта нижнего крепления амортизатора

140

Болт крепления продольного рычага балки заднего моста к кузову

140-160

Болт крепления ступичного узла к продольному рычагу балки заднего моста

34-54

Рулевое управление

Гайка крепления рулевого колеса

40-50

Болт крепления клемного соединения кардан­ного шарнира

30-35

Наименование узла, детали

Момент

затяжки,

Нм

Болт крепления рулевого механизма к подрам­нику

60-80

Гайка крепления шарового пальца наконечни­ка рулевой тяги к поворотному кулаку

50-60

Контргайка наконечника рулевой тяги

50-55

Тормозная система

Болт крепления направляющей колодок к пово­ротному кулаку переднего колеса

78-98

Болт крепления направляющего пальца к суп­порту

21-31

Винт крепления тормозного диска к ступице колеса

5-6

Гайка крепления главного тормозного цилинд­ра к вакуумному усилителю

10-16

Болт крепления направляющей колодок задне­го колеса

49-59

Гайка крепления вакуумного усилителя к крон­штейну педали тормоза

13-16

Штуцер тормозной трубки

12-16

Наименование узла, детали

Момент

затяжки,

Нм

Болт крепления датчика скорости колеса

7-10

Болт крепления основания рычага стояночного тормоза

9-14

Электрооборудование

Болт крепления стартера

43-55

Болт крепления генератора к кронштейну дви­гателя

20-27

Кузов

Болт крепления грязезащитного щитка мотор­ного отсека

9-11

Саморез крепления держателей стекла двери к ползуну стеклоподъемника

7-12

Болт крепления петли двери к двери

10-20

Болт крепления петли двери к кузову

33-41

Болт крепления салазок переднего сиденья

34-54

Болт крепления ремня безопасности

40-54
