Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Датчик температуры воздуха снимаем для замены.
Радиатор отопителя и датчик температуры воздуха установлены в корпусе отопителя.
 |

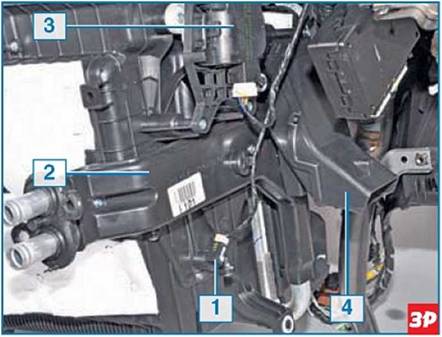

Корпус отопителя: 1 - датчик температуры воздуха, поступающего в салон; 2 - крышка радиатора; 3 - электропривод распределительных заслонок; 4 - воздуховод к ногам водителя.
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 31).
Снимаем панель приборов (см. «Снятие панели приборов», с. 253).
Для замены датчика температуры...

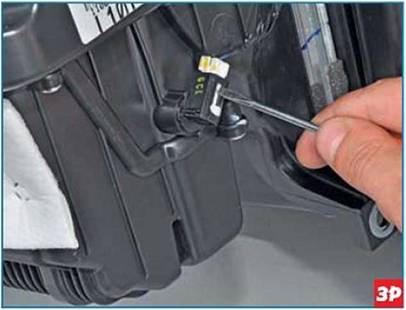

 ...нажав отверткой на фиксатор колодки проводов... |
 |

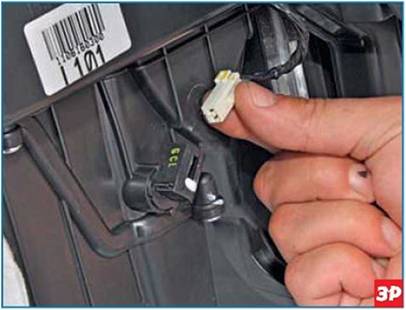

...отсоединяем колодку от датчика температуры.
 Повернув датчик против часовой стрелки до упора, вынимаем датчик из корпуса отопителя. |
Устанавливаем датчик температуры воздуха в обратной последовательности.
Для снятия радиатора отопителя отсоединяем колодку проводов от датчика температуры воздуха (см. выше).

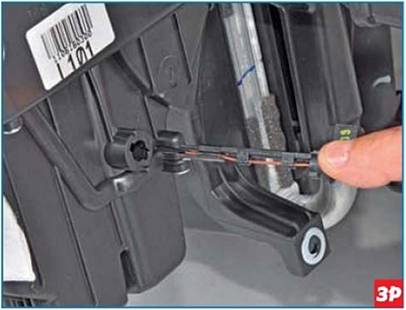

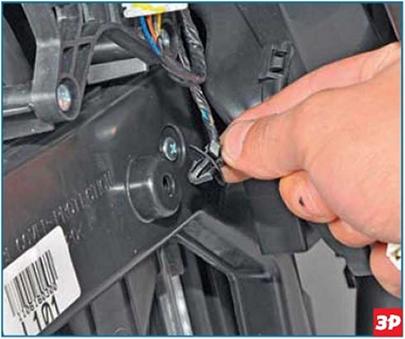

 Отсоединяем держатель жгута проводов от крышки радиатора отопителя. |

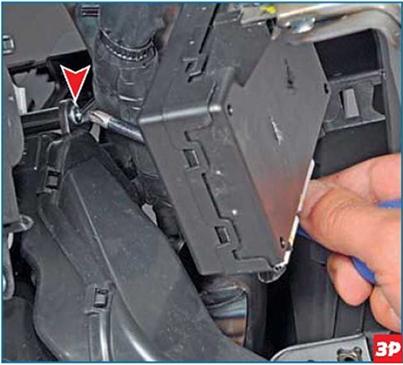

 Крестообразной отверткой отворачиваем саморез крепления воздуховода к ногам водителя. Отвернув два болта... |

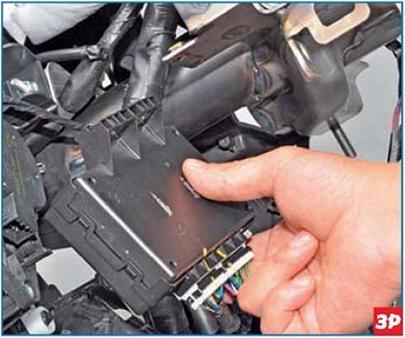

 ...снимаем с кронштейна блок управления электропакетом... ...и отводим его в сторону. |

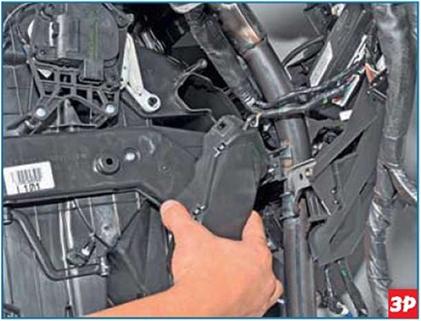

 Снимаем воздуховод к ногам водителя. |

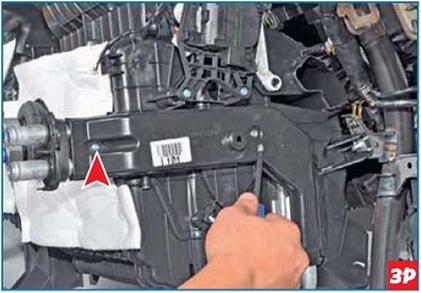

 Крестообразной отверткой отворачиваем два самореза крепления крышки радиатора. |

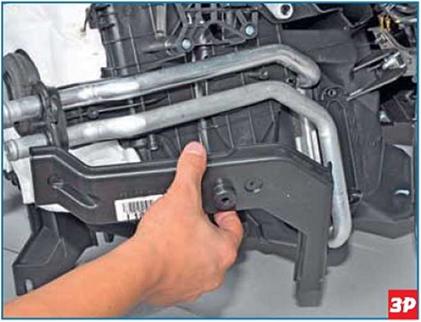

 Снимаем крышку радиатора. |

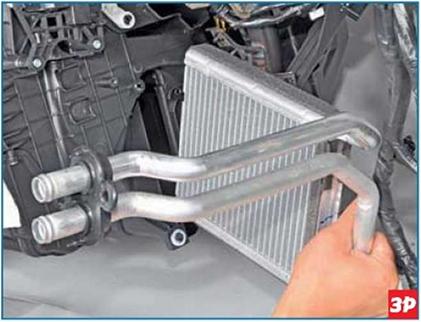

 Вынимаем радиатор из корпуса отопителя. Устанавливаем радиатор отопителя в обратной последовательности. |
