Хендай Солярис. Снятие мотор-редуктора очистителя ветрового стекла
Очиститель ветрового стекла снимаем для замены вышедших из строя мотор- редуктора и тяг трапеции очистителя ветрового стекла.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Оставляем капот открытым.

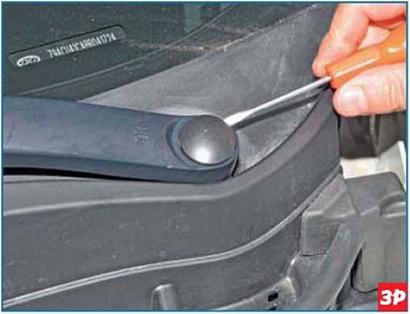

 Шлицевой отверткой с тонким лезвием поддеваем защитный колпачок... |

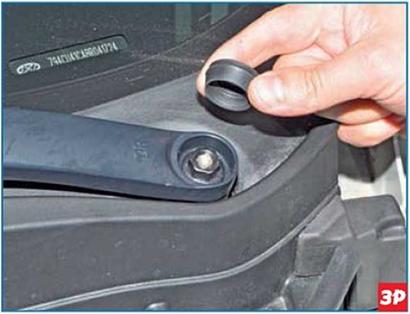

 ...и снимаем его. |

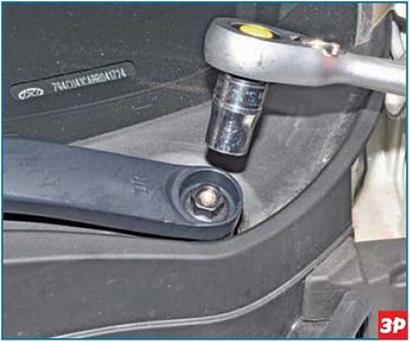

 Головкой «на 14» отворачиваем гайку крепления рычага щетки... |

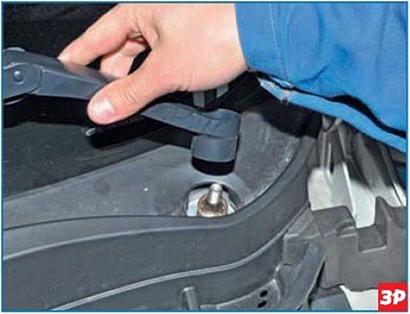

 ...и снимаем его со щеткой. Аналогично снимаем второй рычаг. |

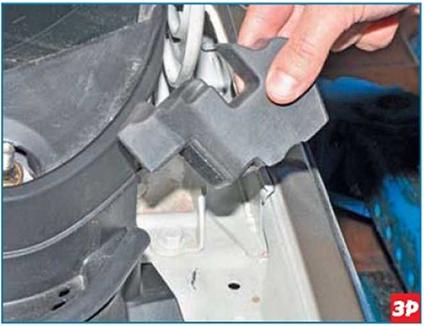

 Снимаем приклеенный уплотнитель. Аналогично снимаем другой уплотнитель с правой стороны. |

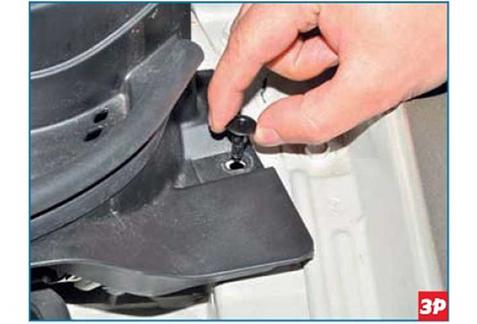

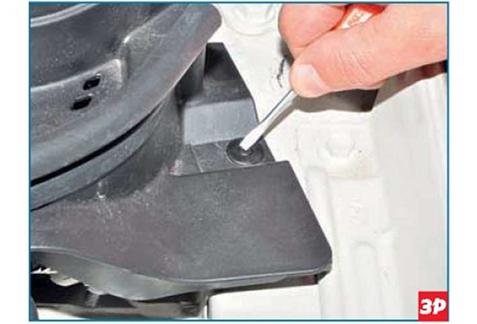

 Нажимаем на штифт пистона... |
 |
...и снимаем пистон.
Аналогично снимаем другой пистон с правой стороны.

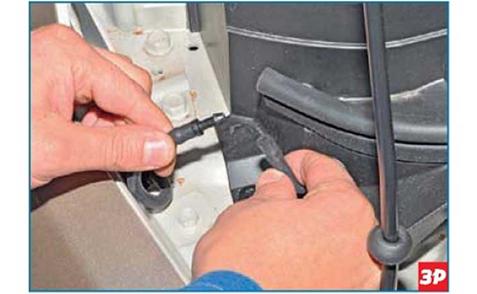

 Отсоединяем от штуцера шланг подачи омывающей жидкости. |

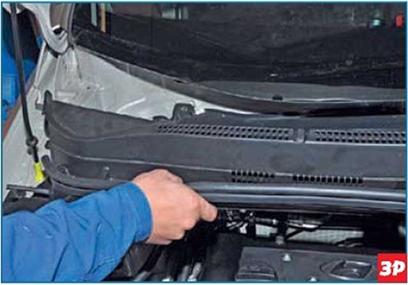

 Снимаем облицовку ветрового окна. |

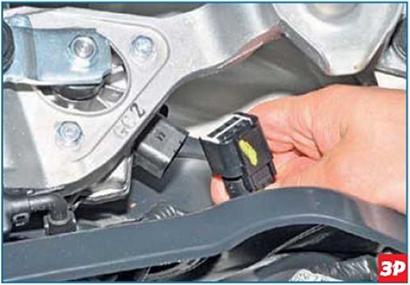

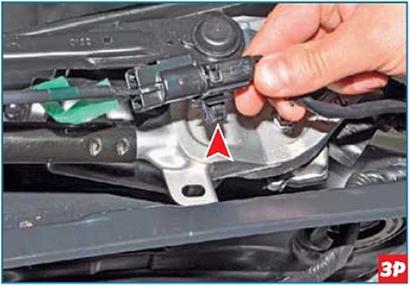

 Нажав на фиксатор колодки проводов, отсоединяем ее от разъема мотор-редуктора. |
 Сжав фиксаторы держателя колодки проводов жгута обогрева зоны остановки щеток стеклоочистителя, снимаем колодку с левого кронштейна очистителя. |
|
Сжав фиксаторы держателя жгута проводов обогрева зоны остановки щеток стеклоочистителя, снимаем его с правого кронштейна очистителя. |

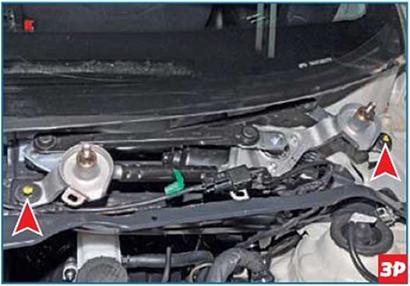

 Головкой «на 10» отворачиваем два болта крепления очистителя... |

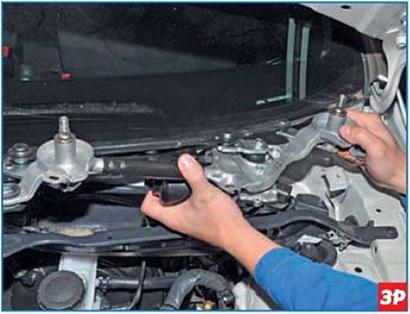

 ...и снимаем его. |

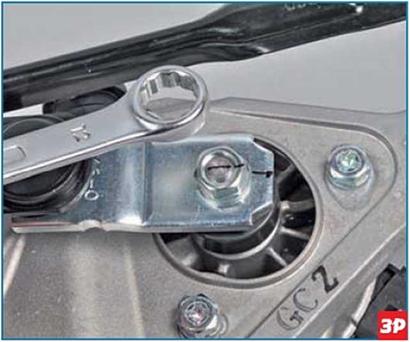

 Ключом «на 12» отворачиваем гайку крепления кривошипа к валу мотор-редуктора. |

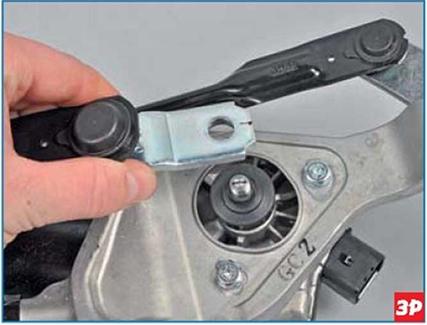

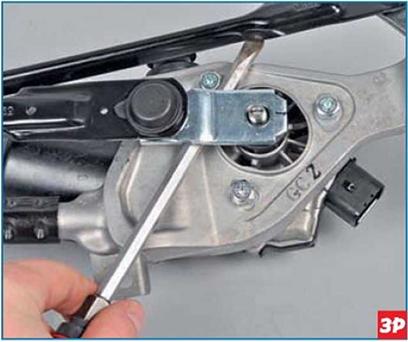

 Поддев отверткой... |
 |
...снимаем кривошип с вала мотор-ре- дуктора.

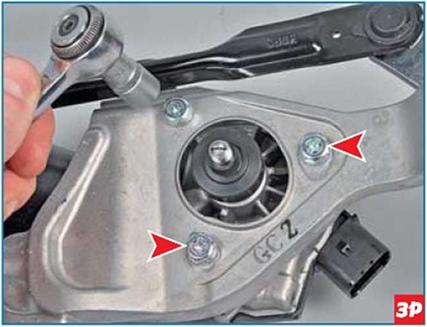

 Головкой «на 10» отворачиваем три болта крепления мотор-редуктора к кронштейну механизма очистителя. |
|

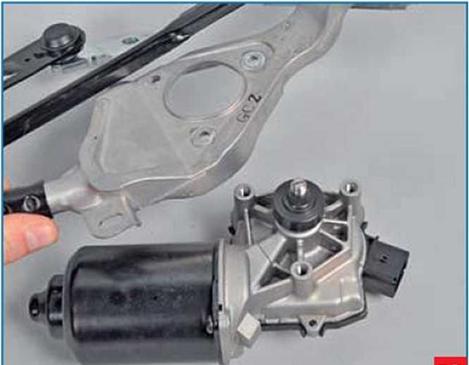

Снимаем мотор-редуктор.
Собираем очиститель ветрового стекла в обратной последовательности.
Для установки вала мотор-редуктора в исходное
положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму
провода на «минусовой» вывод аккумуляторной батареи, включаем
мотор-редуктор подрулевым переключателем. Выключаем очиститель, после чего
дожидаемся остановки вала мотор-редуктора. Устанавливаем мо- тор-редуктор на
кронштейн механизма очистителя.

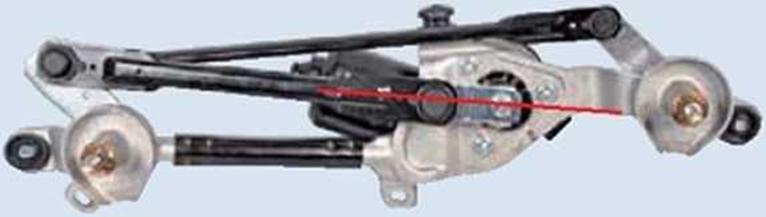

Устанавливаем кривошип, как показано на фото.
Дальнейшую установку очистителя проводим в обратной последовательности.
