Хендай Солярис. Снятие выключателей и регуляторов
Работу проводим при замене выключателей и регуляторов.
Выключатели на накладке консоли панели приборов снимаем также при замене накладки.
Для снятия выключателей на консоли панели приборов...

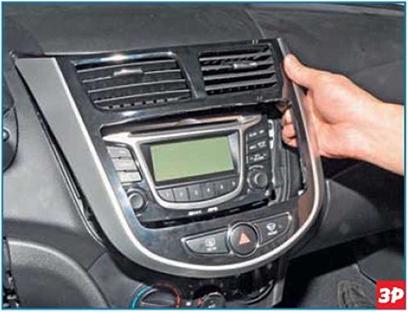

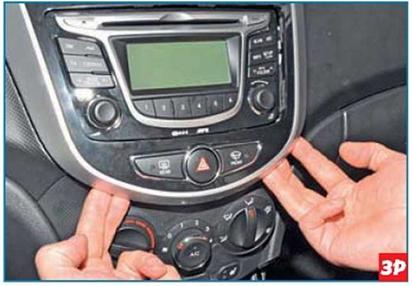

 ...поддев накладку консоли... |
 |

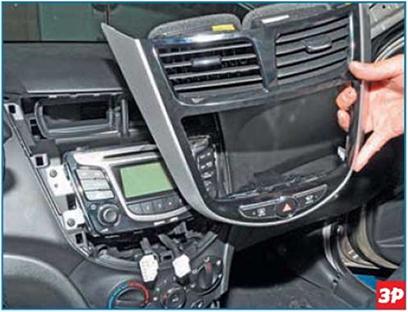

...и преодолевая сопротивление пистонов, отводим накладку от консоли.

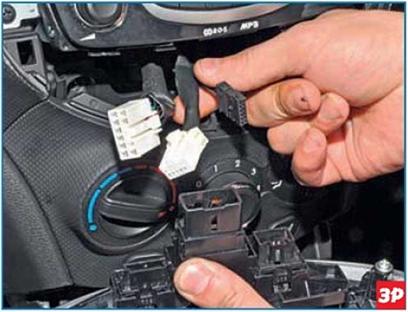

 Отсоединяем колодки проводов от выключателей. |
 Снимаем накладку консоли. |

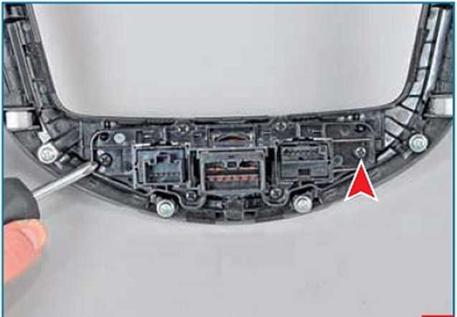

Крестообразной отверткой отворачиваем два самореза крепления блока выключателей к накладке консоли...

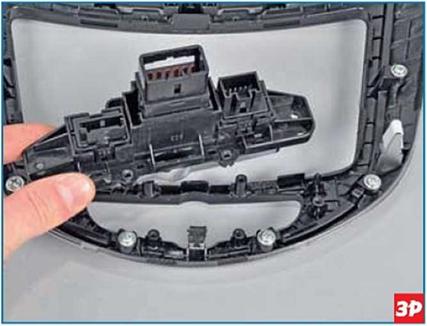

 ...и снимаем блок. |
|

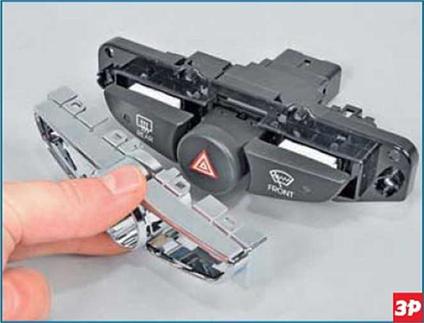

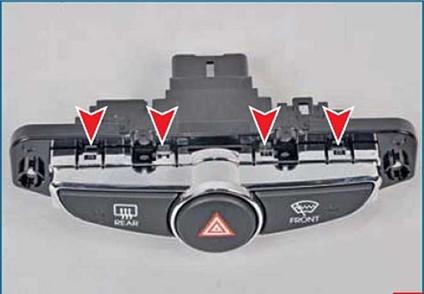

Отверткой поочередно поддеваем четыре фиксатора декоративной накладки блока выключателей...
 ...и снимаем ее. |
|

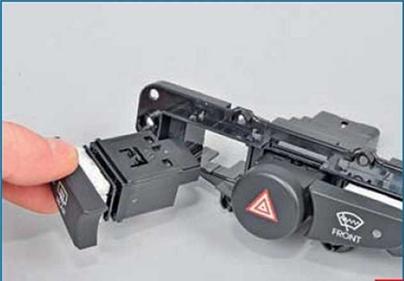

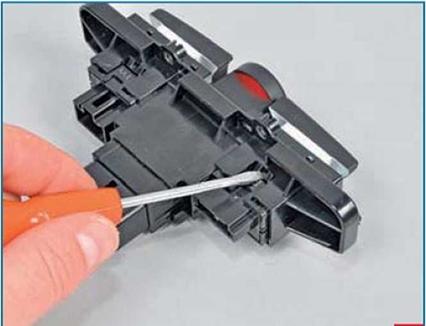

Отверткой нажимаем на фиксатор выключателя обогрева заднего стекла...
|
...и выводим выключатель из отверстия.
Аналогично снимаем выключатель обогрева ветрового стекла.

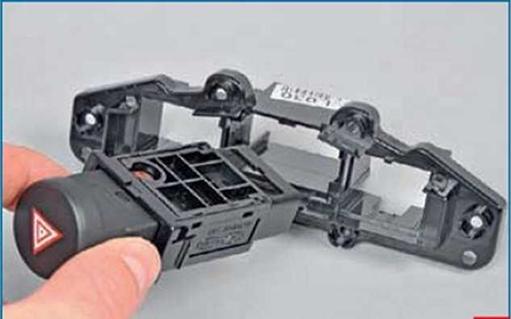

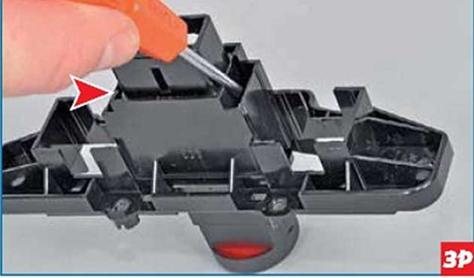

 Отверткой поочередно нажимаем на две защелки... |
|
...и вынимаем выключатель аварийной сигнализации.

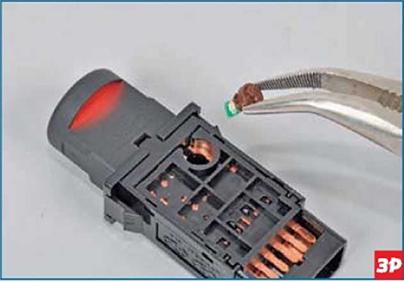

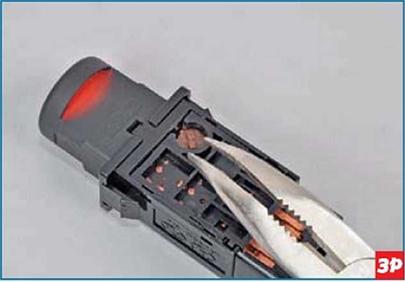

 Пассатижами с узкими губками поворачиваем патрон светодиода против часовой стрелки... |
 |
...и вынимаем его из гнезда выключателя.
Устанавливаем новый светодиод в сборе с патроном в обратной последовательности.
Устанавливаем выключатели на консоли панели приборов в обратной последовательности.
Для снятия блока регуляторов на панели приборов...
 |

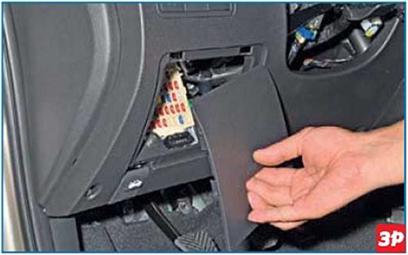

...снимаем защитную крышку монтажного блока.

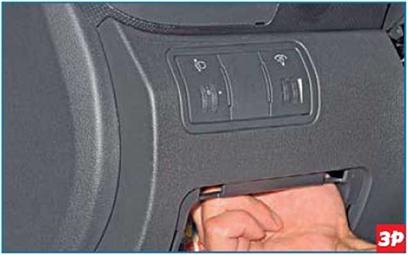

 С внутренней стороны панели приборов сжав фиксаторы блока регуляторов... |

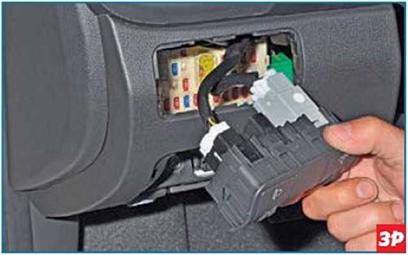

 ...выталкиваем его наружу. |

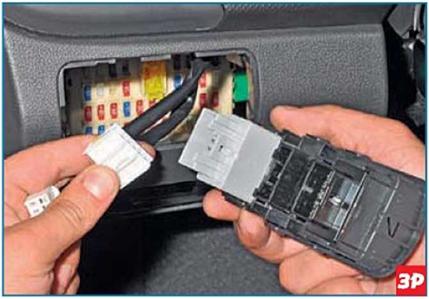

 Снимаем колодки проводов с разъемом регуляторов. |
Сжимаем фиксаторы регулятора направления пучков света фар...
...вынимаем регулятор из блока.
Аналогично снимаем регулятор яркости подсветки приборов. Устанавливаем выключатели на панели приборов в обратной последовательности.
Для снятия концевого выключателя двери...

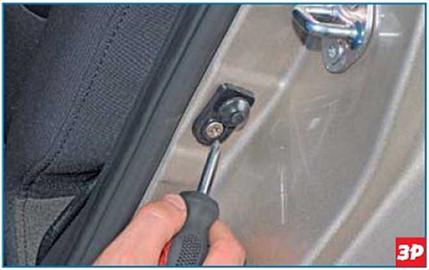

 ...крестообразной отверткой отворачиваем винт крепления выключателя. |

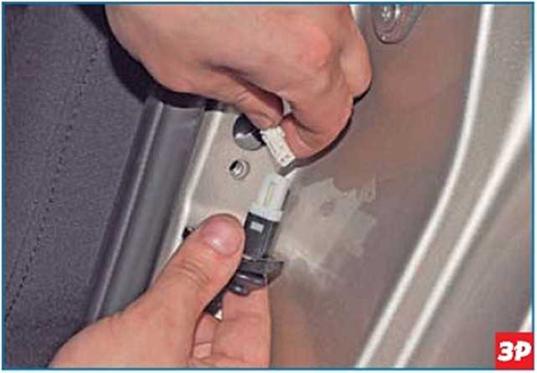

 Нажав на фиксатор колодки проводов, отсоединяем его от разъема выключателя. |
Если защитный резиновый чехол пришел в негодность, заменяем его.
Устанавливаем выключатель в обратной последовательности.
