Хендай Солярис. Разборка наружного зеркала заднего вида
Разбираем наружное зеркало заднего вида для замены отражающего элемента зеркала с элементом обогрева, блока мотор-редукторов, бокового указателя поворота.
Работа показана на левом зеркале, на правом зеркале операции выполняются аналогично.
Разборку для наглядности проводим на снятом зеркале.
Для замены отражающего элемента зеркала с элементом обогрева, поворачиваем отражающий элемент до упора вправо или лево.
 Поддев рукой, тянем его на себя и отверткой отжимаем (отвертку вставляем в направлении стрелки)... |

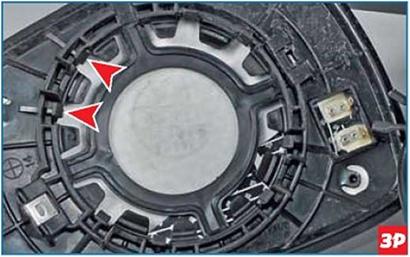

 ...два фиксатора отражающего элемента. |

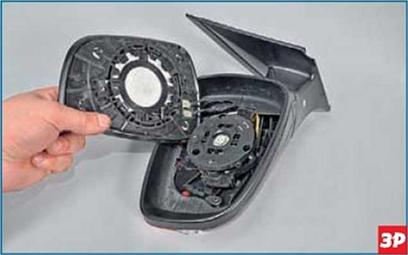

 Отводим отражающий элемент в сторону. |

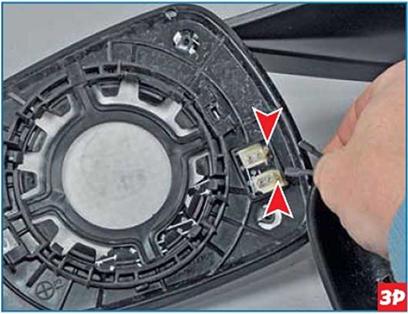

 Отсоединяем две клеммы проводов от контактов элемента обогрева. Для замены блока мотор-редукторов... |

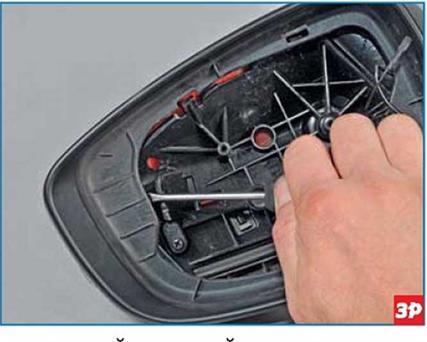

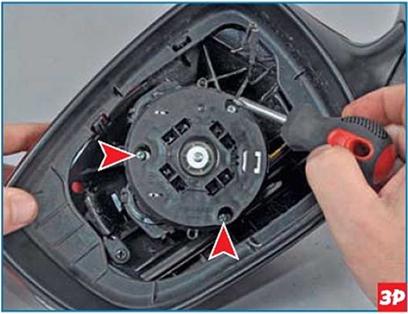

 ...крестообразной отверткой отворачиваем три самореза крепления блока к корпусу зеркала. |

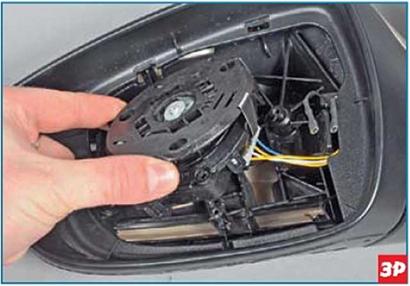

 Отводим блок мотор-редукторов в сторону. |

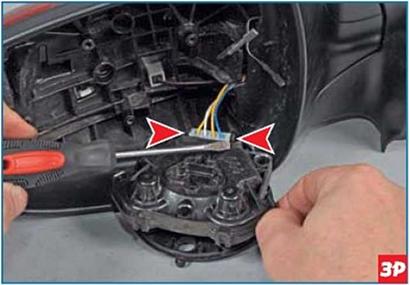

 Шлицевой отверткой нажимаем на два фиксатора колодки проводов... |

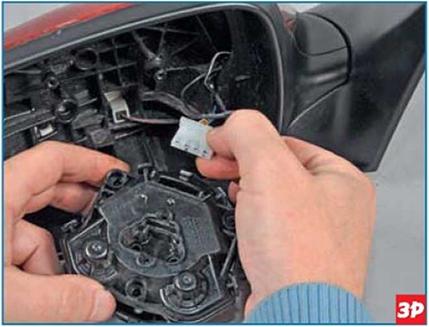

 ...отсоединяем ее от разъема блока мотор-редукторов. Для замены бокового указателя поворота... |

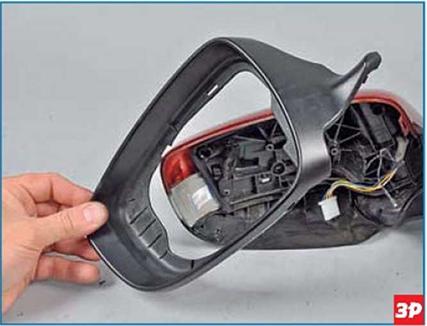

 ...шлицевоиотверткой поддеваем пластмассовую рамку корпуса зеркала... |
 ...и снимаем ее. |

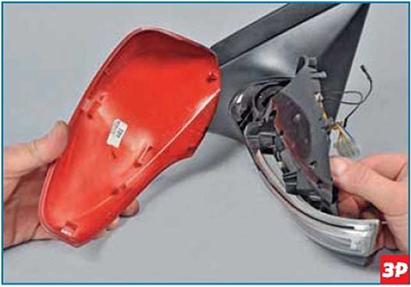

 Шлицевой отверткой нажимаем на фиксатор верхней облицовки зеркала... |
 ...и снимаем ее. |
|

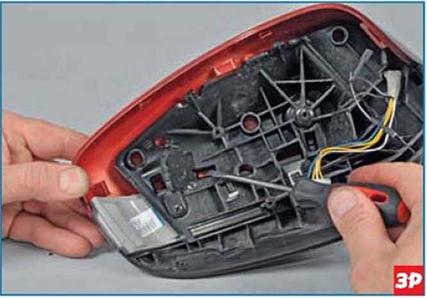

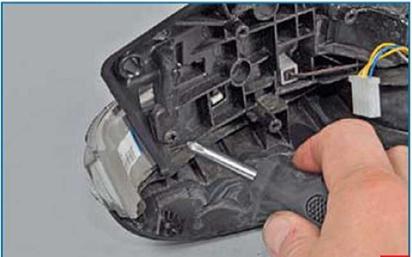

Крестообразной отверткой отворачиваем саморез крепления корпуса бокового указателя поворотов.
|
|

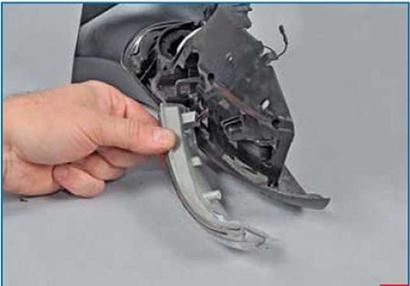

...и отводим его в сторону.

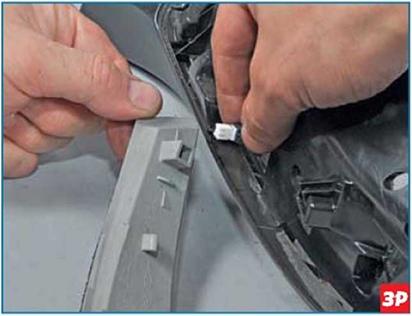

Отсоединяем колодку проводов от разъема корпуса бокового указателя поворотов. Сборка зеркала выполняется в обратной последовательности. |
