Хендай Солярис. Замена ламп освещения салона, снятие переднего и центрального плафонов
Плафон освещения салона снимаем для замены или при снятии обивки потолка при ремонте кузова.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Для замены лампы в переднем плафоне открываем отсек для хранения очков и...
|

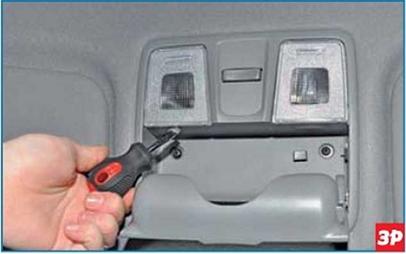

...поддеваем отверткой рассеиватель плафона.

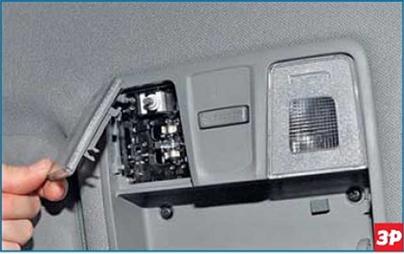

Снимаем рассеиватель. |

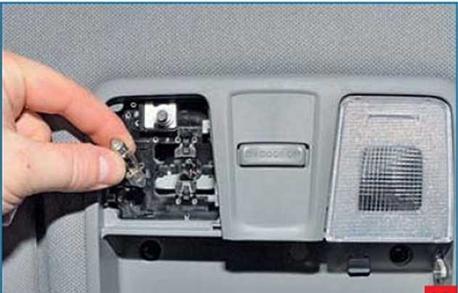

Вынимаем лампу из плафона.
Устанавливаем новую лампу C8W (длиной 30 мм) в обратной последовательности.
Вторую лампу заменяем аналогично. Для снятия переднего плафона...

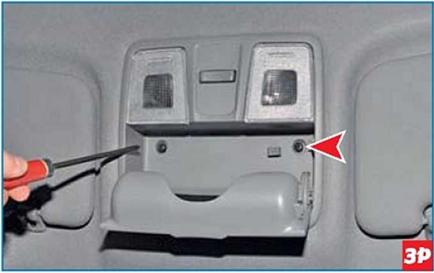

 ...крестообразой отверткой отворачиваем два самореза его крепления к кузову. |

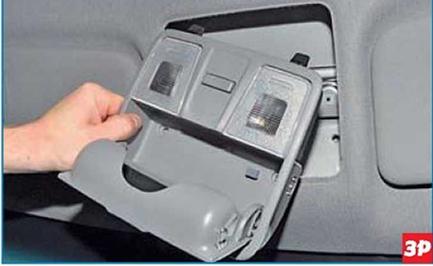

 Вынимаем плафон из обивки потолка. |

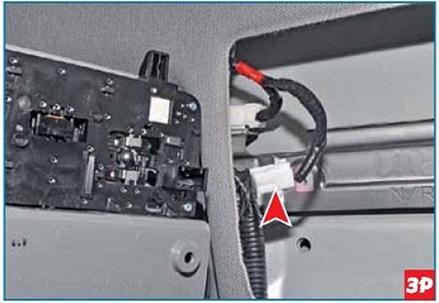

 Нажав на фиксатор колодки проводов, отсоединяем ее от разъема плафона... ...и снимаем плафон. При необходимости снятия монтажной платы... |

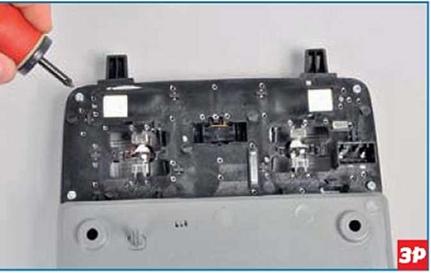

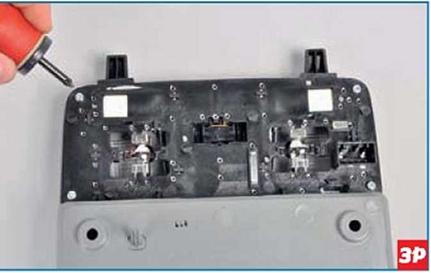

 ...кретообразной отверткой отворачиваем четыре самореза крепления платы к корпусу плафона. |
 |

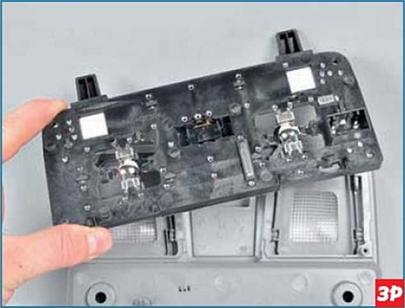

Снимаем монтажную плату.
Устанавливаем монтажную плату и плафон освещения салона в обратной последовательности.
Для замены лампы в центральном плафоне...
 |

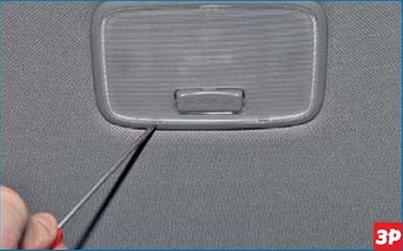

...поддеваем отверткой рассеиватель плафона и...

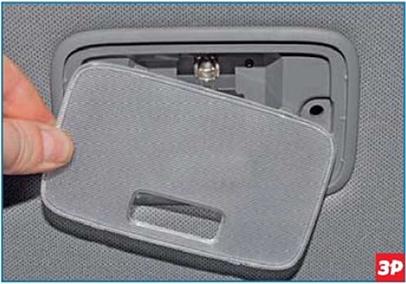

 ...и снимаем рассеиватель. |
 |

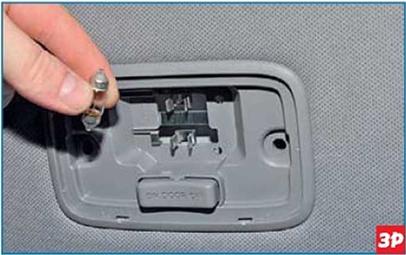

Вынимаем лампу из плафона.
Устанавливаем новую лампу C8W (длиной 30 мм) в обратной последовательности.
 |

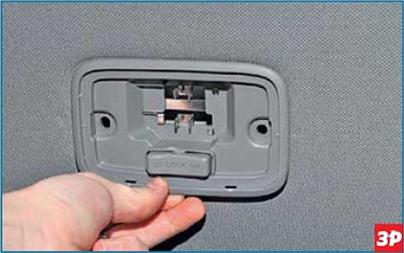

...поддеваем пальцами корпус плафона и...

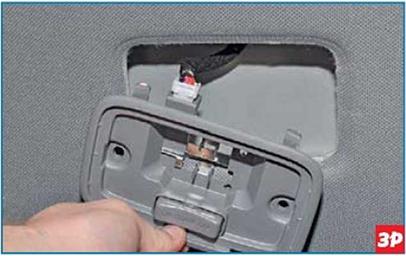

 ...выводим плафон из отверстия в обивке потолка. |

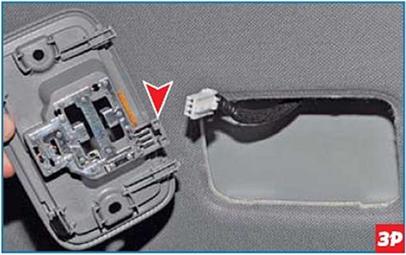

 Нажав на фиксатор колодки проводов, отсоединяем ее от разъема плафона... ...и снимаем плафон. |
