Хендай Солярис. Снятие главного тормозного цилиндра

Работу проводим при замене главного тормозного цилиндра и снятии вакуум­ного усилителя тормозов.

Отвернув крышку бачка, резиновой грушей отбираем рабочую жидкость из бачка и заворачиваем крышку.

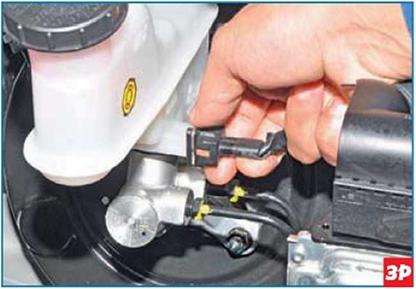

Нажав на фиксатор...

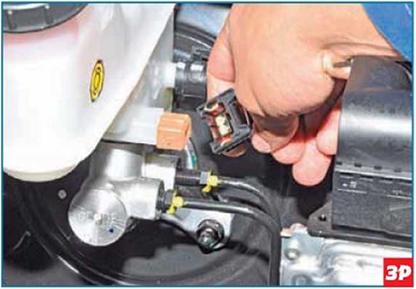

...отсоединяем колодку проводов от дат­чика уровня тормозной жидкости.

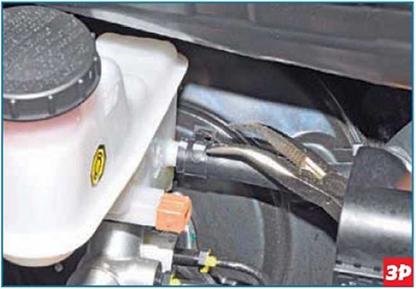

Пассатижами сжимаем концы хомута крепления шланга подвода жидкости к главному цилиндру сцепления и сдви­гаем хомут по шлангу.

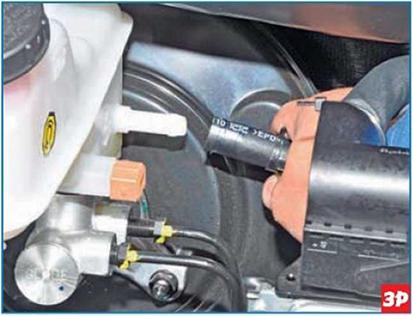

Снимаем шланг со штуцера бачка.

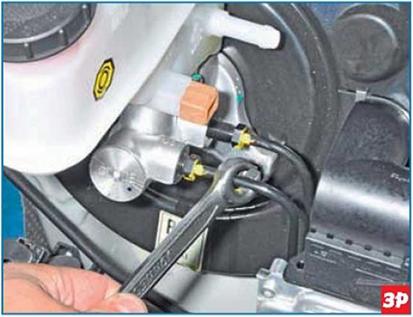

Специальным ключом «на 11» для шту­церов тормозных трубок отворачива­ем штуцеры трубок...

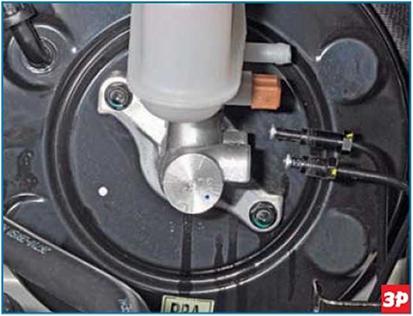

...и отводим их от главного тормозного цилиндра.

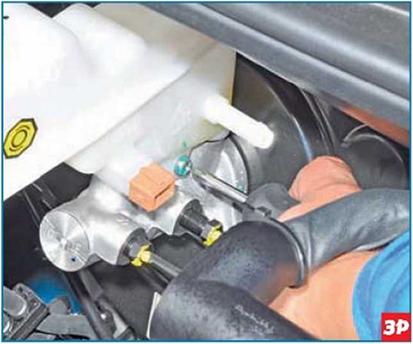

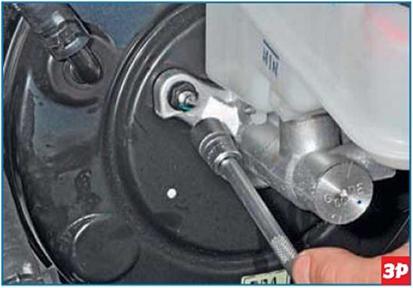

Головкой «на 12» отворачиваем две гайки крепления цилиндра к вакуумно­му усилителю тормозов...

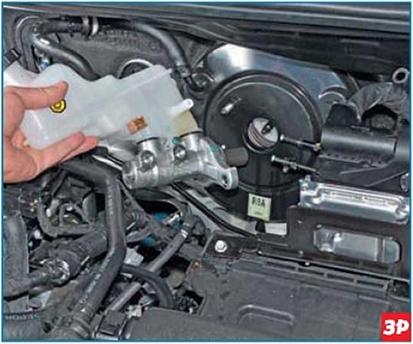

...и снимаем главный тормозной ци­линдр в сборе с бачком гидропривода.

Соединение главного тормозного ци­линдра с вакуумным усилителем тор­мозов уплотнено резиновым кольцом.

Если кольцо повреждено или потеряло эластичность, снимаем его и заменяем новым.

Если необходимо заменить только ба­чок или соединительные втулки, для этого не снимая главный тормозной ци­линдр, снимаем шланг подвода жид­кости к главному цилиндру сцепления со штуцера бачка (см. выше).

Крестообразной отверткой отворачи­ваем винт крепления бачка к приливу главного тормозного цилиндра.

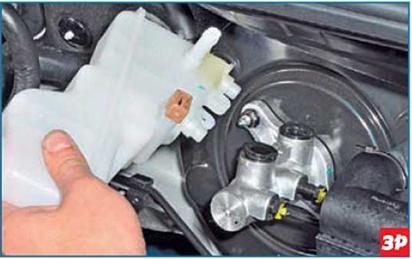

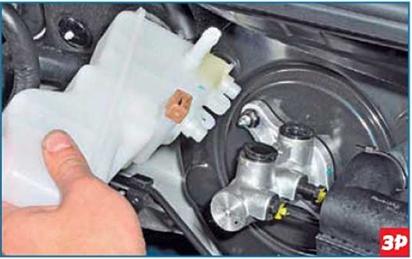

Преодолевая сопротивление резино­вых соединительных втулок, снимаем бачок с главного тормозного цилиндра.

При подтекании рабочей жидкости в местах соединения бачка и главного тормозного цилиндра...

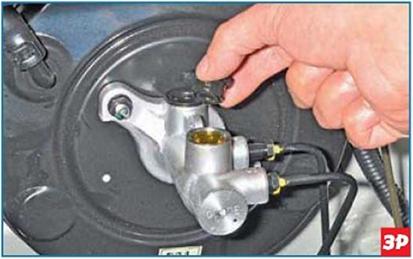

...вынимаем втулки, осматриваем их и при необходимости заменяем новыми.

Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.

Прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы», с. 171)
