Замену колодок показываем на левом заднем колесе.

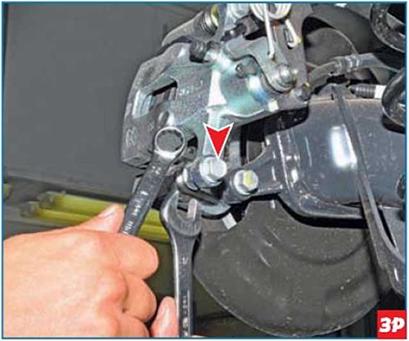

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17».

Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

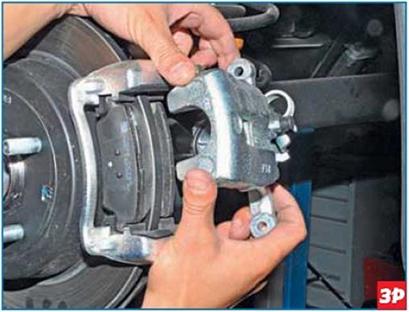

Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.

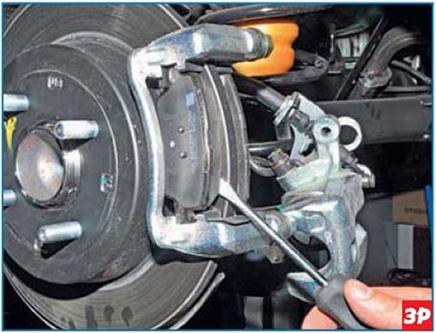

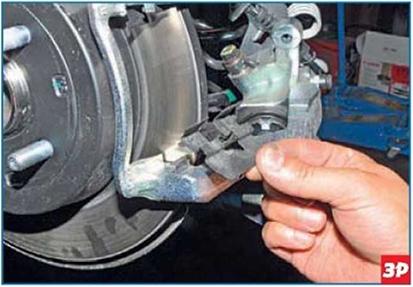

Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам...

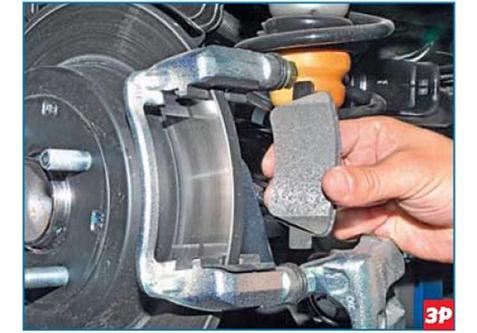

...и снимаем ее.

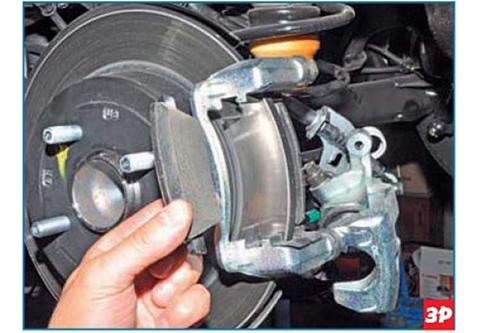

Аналогично снимаем внутреннюю колодку.

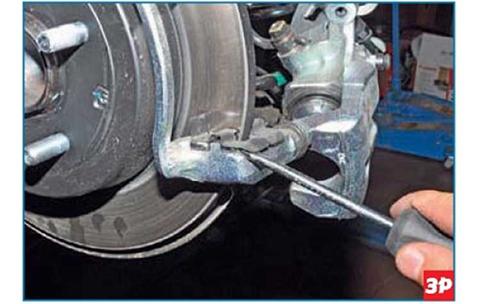

Вставляем отвертку в зазор между направляющей колодок и пластиной, и, отжав пластину...

...снимаем ее с направляющей колодок.

Если требуется заменить защитный чехол направляющего пальца...

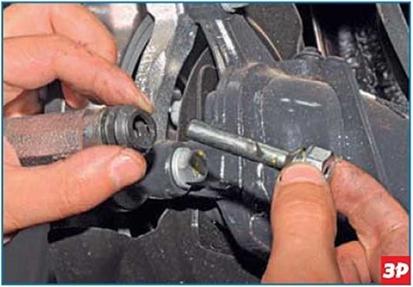

...вынимаем нижний направляющий палец из отверстия направляющей колодок...

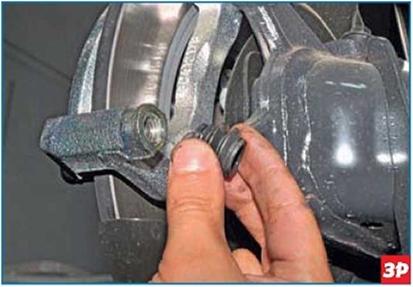

...и снимаем защитный чехол.

Аналогично снимаем защитный чехол верхнего направляющего пальца.

Верхний и нижний направляющие пальцы отличаются один от другого.

Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний - желтого цвета, нижний - серебристого.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Можно использовать винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.

Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

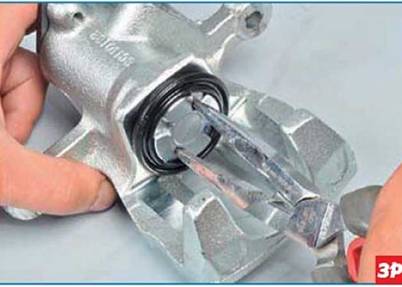

Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

Устанавливаем новые тормозные колодки и крепим суппорт.

Аналогично заменяем тормозные колодки на правом заднем колесе.

После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.
