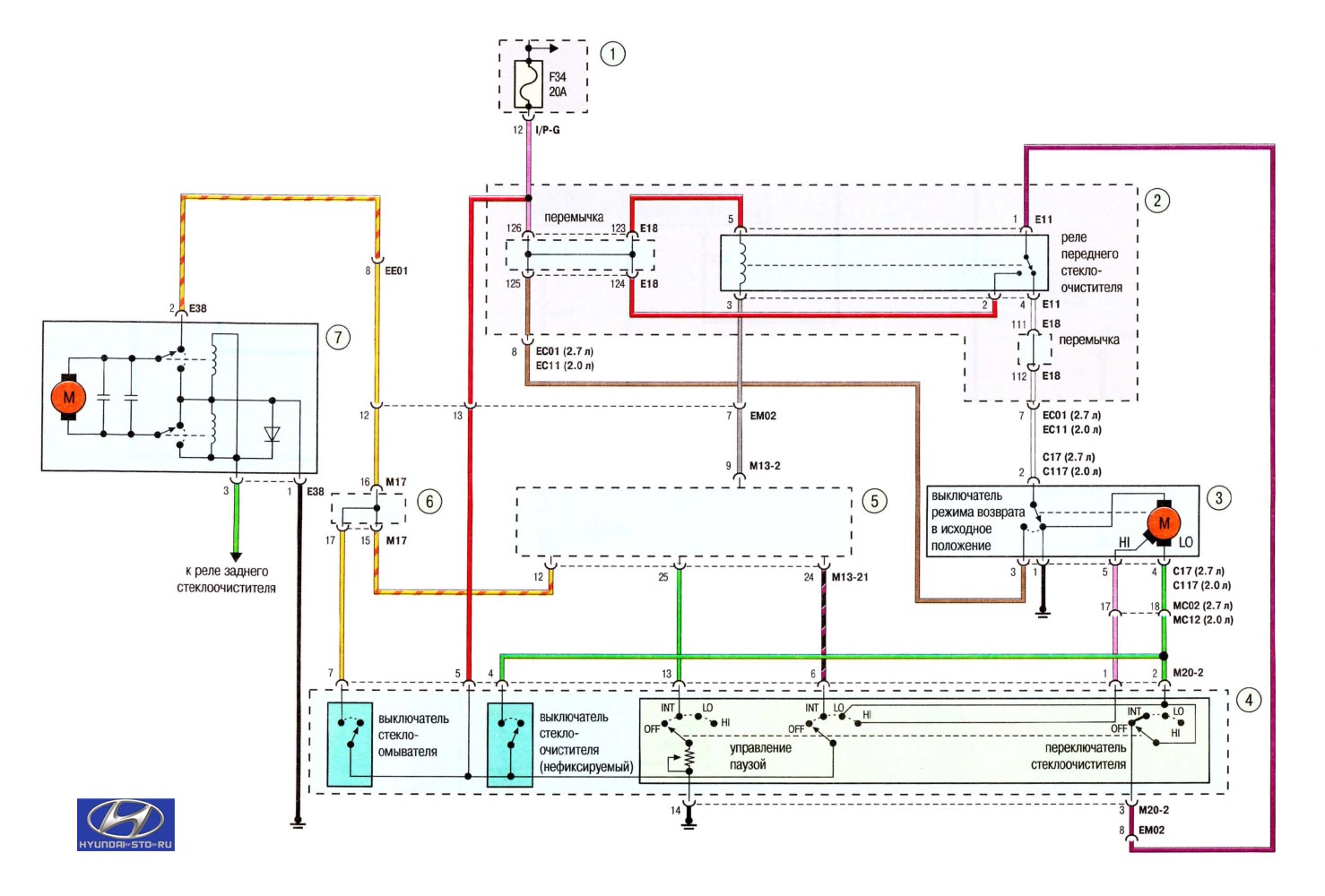

Хендай Туссан. Электросхема Очиститель и омыватель ветрового стекла

Хендай Туссан. Электросхема 15. Очиститель и омыватель ветрового стекла: 1 - блок предохранителей и реле в салоне; 2 - блок предохранителей и реле в моторном отсеке; 3 - электродвигатель очистителя ветрового стекла; 4 - под-рулевой переключатель; 5 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS; 6 - перемычка; 7 - электродвигатель омывателя ветрового стекла и стекла двери задка

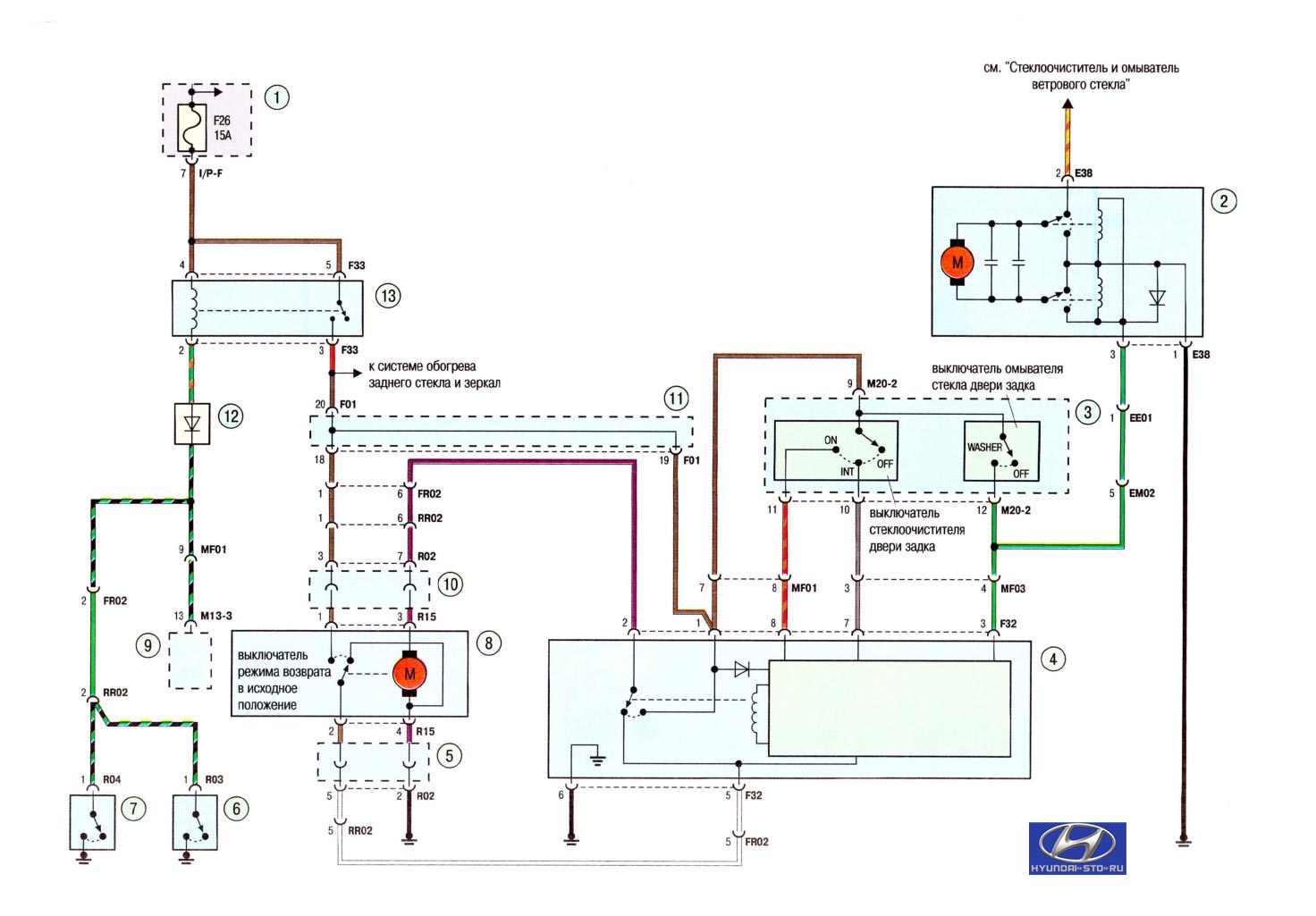

Хендай Туссан. Электросхема 16. Очиститель и омыватель стекла двери задка

Хендай Туссан. Электросхема 16. Очиститель и омыватель стекла двери задка: 1 - блок предохранителей и реле в салоне; 2 - электродвигатель омывателя ветрового стекла и стекла двери задка; 3 - подрулевой переключатель; 4 - реле-прерыватель очистителя стекла двери задка; 5,10- штепсельный разъем; 6 - замок двери задка; 7 - замок окна двери задка; 8 - электродвигатель очистителя стекла двери задка; 9 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS; 11 - перемычка; 12 - диод Z05; 13 - реле аварийного отключения очистителя стекла двери задка

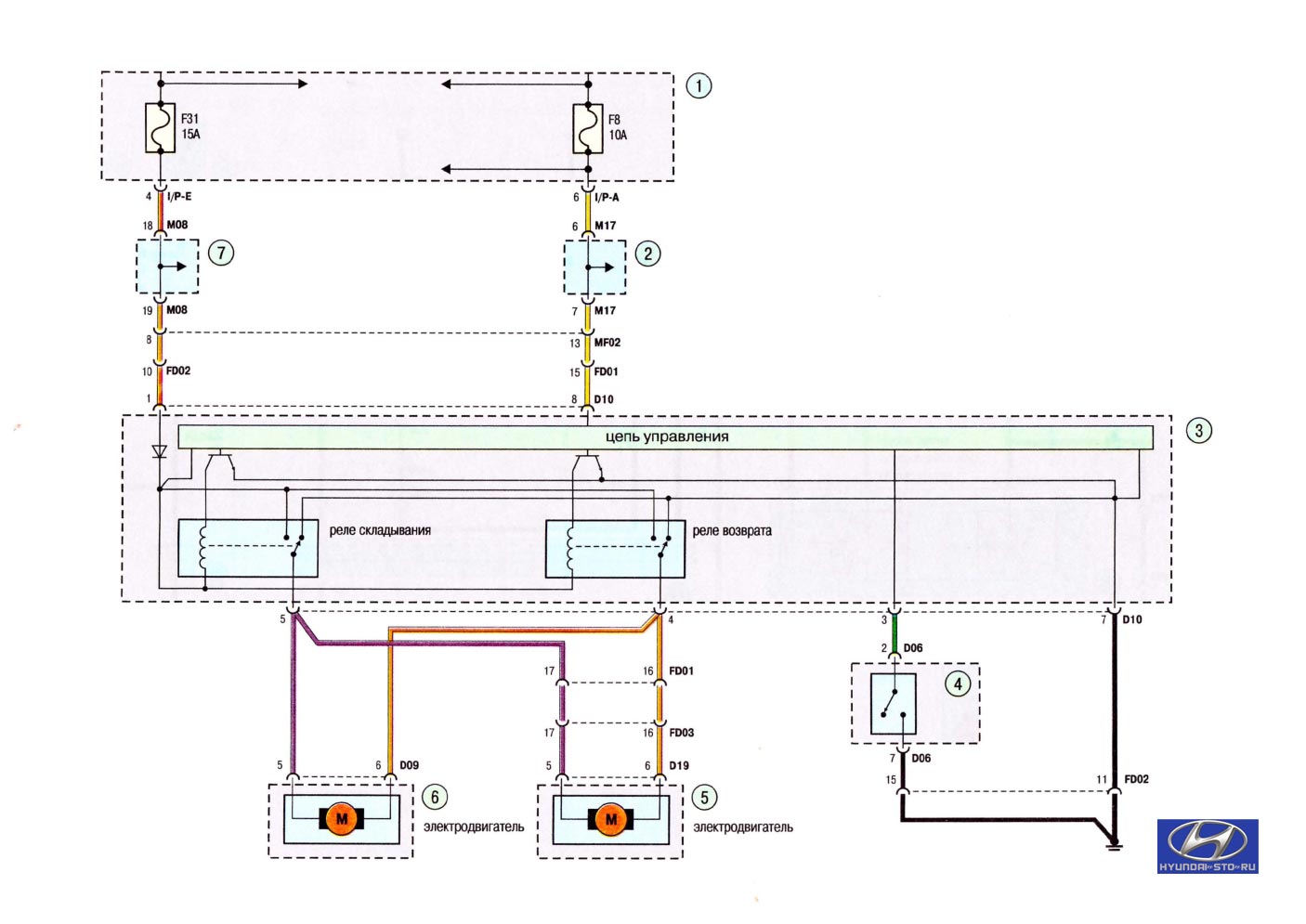

Хендай Туссан. Электросхема 17. Электропривод наружных зеркал заднего вида

Хендай Туссан. Электросхема 17. Электропривод наружных зеркал заднего вида: 1 - блок предохранителей и реле в салоне; 2, 7 - перемычки; 3 - электронный блок управления положением наружных зеркал заднего вида; 4 - блок переключателей управления наружными зеркалами заднего вида; 5 - электродвигатель привода правого зеркала заднего вида; 6 - электродвигатель привода левого зеркала заднего вида
