Хендай Туссан. Электросхема Приборы света заднего хода

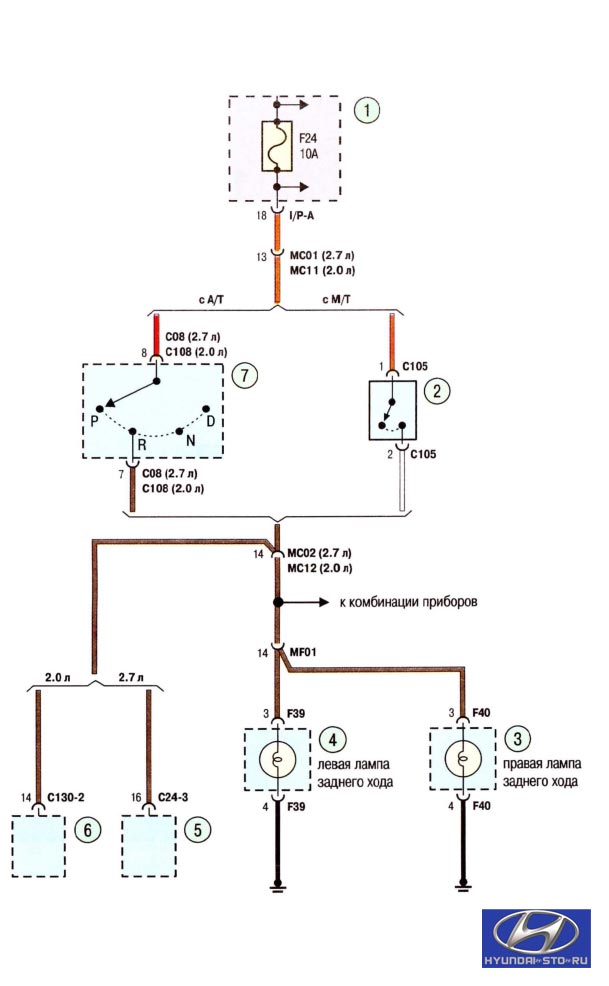

Хендай Туссан. Электросхема 11. Приборы света заднего хода: 1 - блок предохранителей и реле в салоне; 2 - выключатель света заднего хода; 3 - правый задний фонарь; 4 - левый задний фонарь; 5 - блок управления автоматической коробкой передач (для двигателя 2,7 л); 6 - ЭБУ двигателем (для двигателя 2,0 л); 7 - селектор автоматической коробки передач

Хендай Туссан. Электросхема Противотуманные фары и задние противотуманные фонари

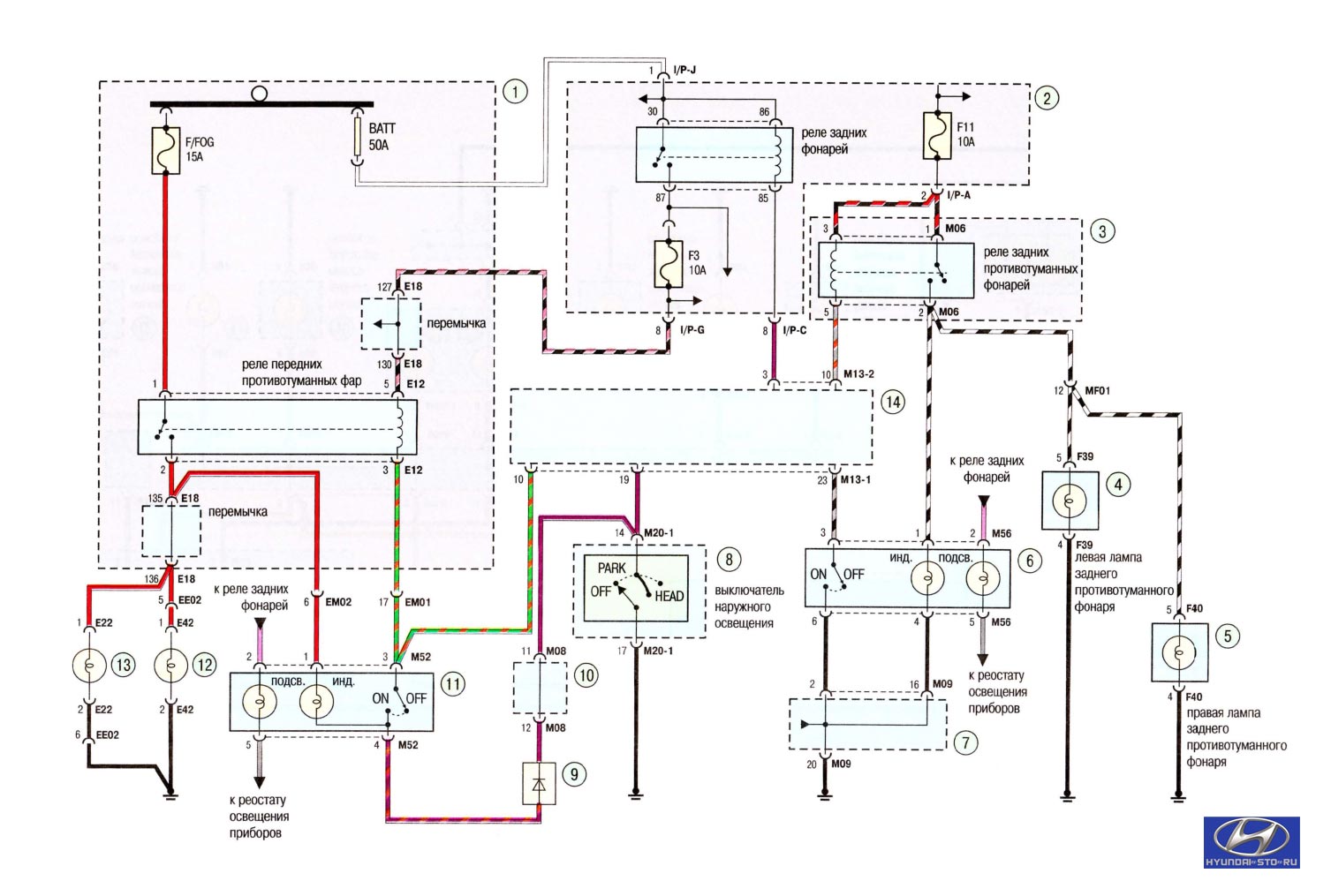

Хендай Туссан. Электросхема 12. Противотуманные фары и задние противотуманные фонари: 1 — блок предохранителей и реле в моторном отсеке; 2 — блок предохранителей и реле в салоне; 3 — дополнительный блок реле в салоне; 4 — левый задний фонарь; 5 — правый задний фонарь; 6 — выключатель задних противотуманных фонарей; 7, 10 — перемычки; 8 — подрулевой переключатель; 9 — диод Z02; 11 — выключатель противотуманных фар; 12 — правая противотуманная фара; 13 - левая противотуманная фара; 14 - блок управления электрооборудованием салона и противоугонной сигнализацией ETACS
