Хендай Туссан. Замена тормозных колодок тормозного механизма переднего колеса

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок и дисков»).
Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

Примечание
На внутренних колодках передних тормозов установлены индикаторы износа. При достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

Предупреждения
Заменяйте тормозные колодки передних тормозных механизмов только комплектом - 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проверьте уровень жидкости в бачке главного тормозного цилиндра. Если он близок к метке «МАХ», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 14», «на 17», ключ для гаек колес, раздвижные пассатижи.
1. Снимите левое переднее колесо.

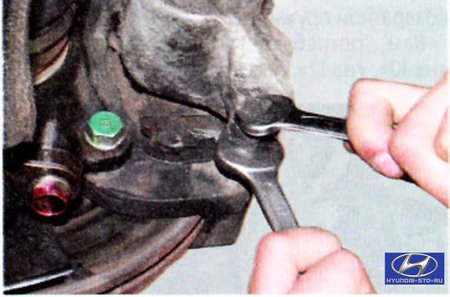

2. Выверните болт крепления нижнего направляющего пальца суппорта, удерживая вторым ключом палец от проворачивания...

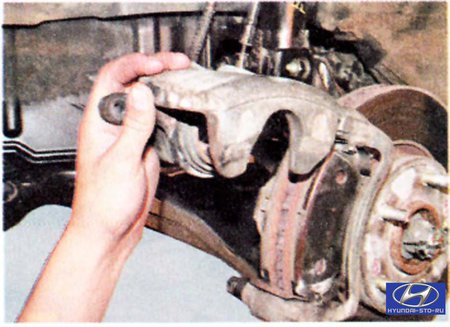

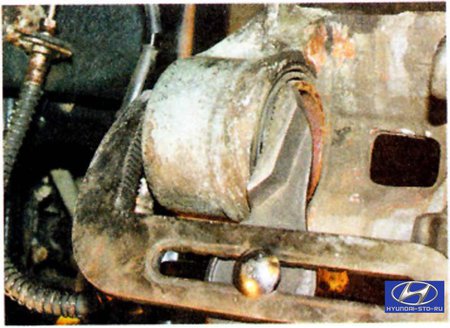

3. ...и поднимите суппорт вверх.

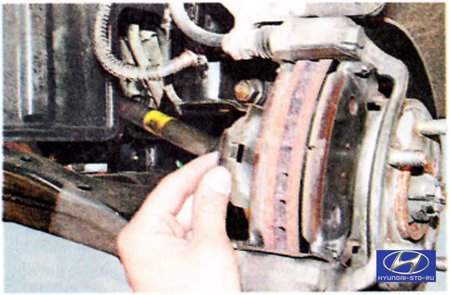

4. Снимите накладку внутренней колодки...

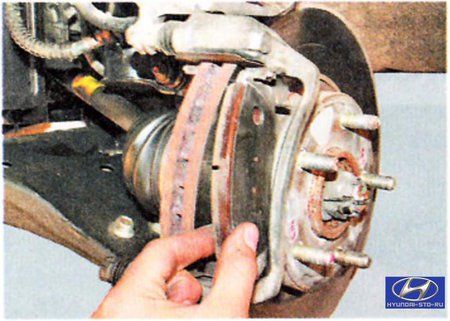

5. ...внутреннюю...

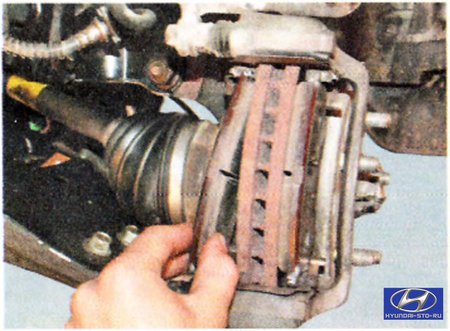

6. ...и наружную тормозные колодки.

Примечание

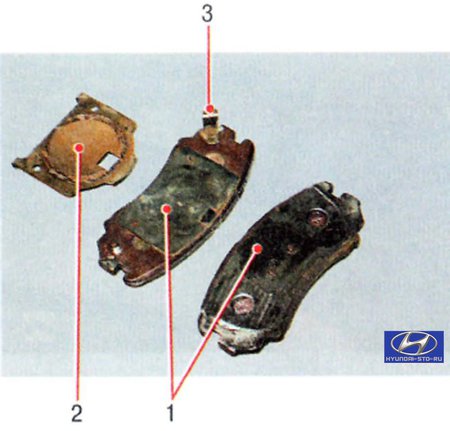

Так выглядят тормозные колодки переднего тормозного механизма: 1 - внутренняя и наружная тормозные колодки; 2 - накладка внутренней тормозной колодки; 3 - индикатор износа тормозной колодки.

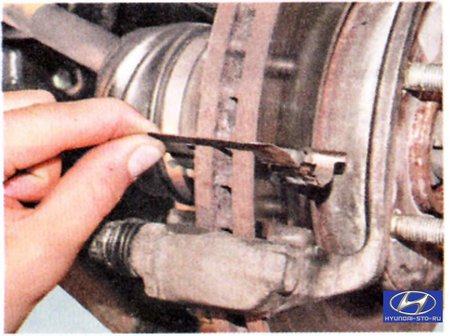

7. Снимите с направляющей колодок нижнюю...

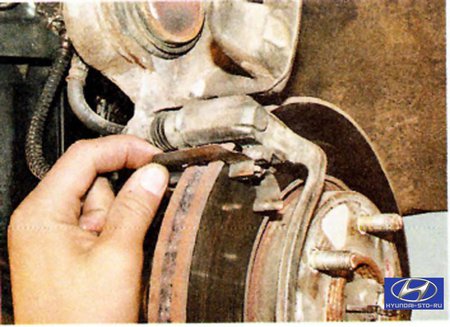

8. ...и верхнюю фиксирующие пружины.

9. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

Полезные советы

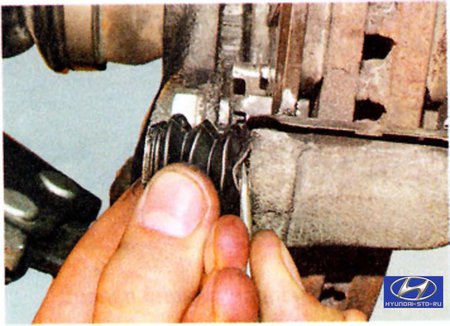

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого...

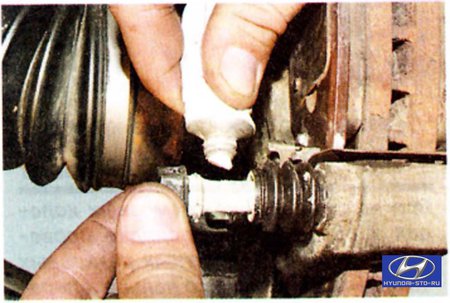

...извлеките направляющий палец, смажьте его консистентной смазкой и затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию.

Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

10. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию. Для исключения самовыворачивания болта крепления направляющего пальца суппорта смажьте перед установкой его резьбу анаэробным фиксатором резьбы.
11. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.
12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

Полезные советы
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
