Хендай Туссан. Замена тормозных шлангов

Заменяйте шланги и трубки, если на них обнаружены повреждения. Кроме того, в профилактических целях рекомендуем заменять шланги через каждые 100 тыс. км пробега или 5 лет эксплуатации автомобиля (в зависимости оттого, что наступит раньше), даже если внешне они не повреждены: резина шлангов стареет, и они могут неожиданно лопнуть при торможении.

Hyundai Tucson. Замена тормозных шлангов

На автомобиле применяют четыре тормозных шланга:

два (задние) для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов...

...и два (передние) для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов.
Вам потребуются: ключ «на 12»...

...специальный ключ «на 11» для тормозных трубопроводов, пассатижи.

Полезный совет
Для отворачивания гаек трубок всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Примечание
Работа показана на примере левого переднего шланга. Задние шланги, по конструкции почти аналогичные передним, заменяют теми же приемами. Отличие состоит в отсутствии крепления задних шлангов к амортизаторным стойкам.

1. Для удобства работы снимите переднее колесо со стороны заменяемого шланга.

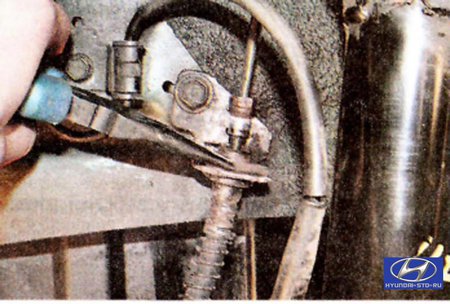

2. Снимите запорную скобу с промежуточного наконечника шланга...

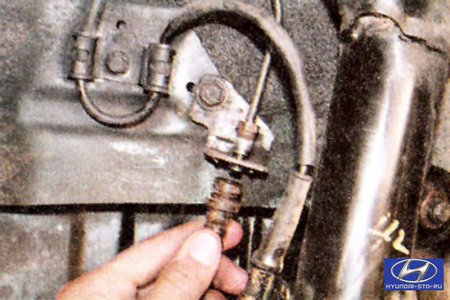

3. ...и извлеките шланг из кронштейна на амортизаторной стойке.

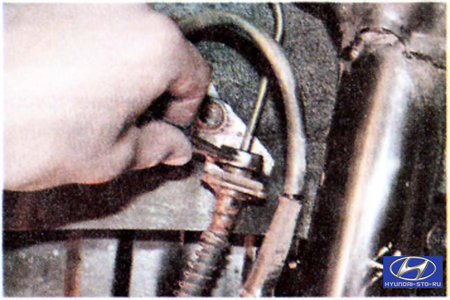

4. Отверните гайку крепления трубки...

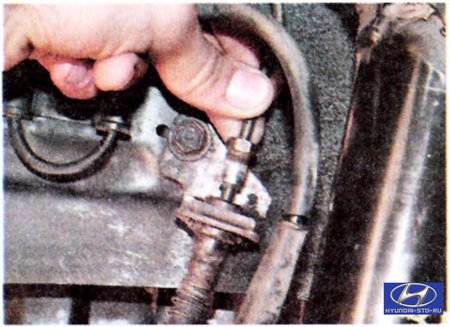

5. ...и отсоедините трубку.

Полезный совет
Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие трубки любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

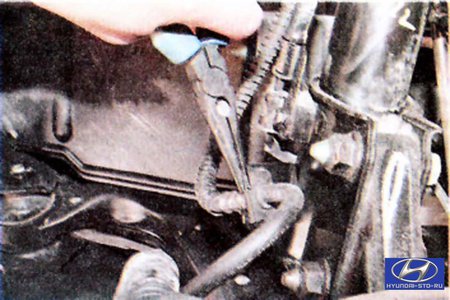

6. Снимите запорную скобу с верхнего наконечника шланга...

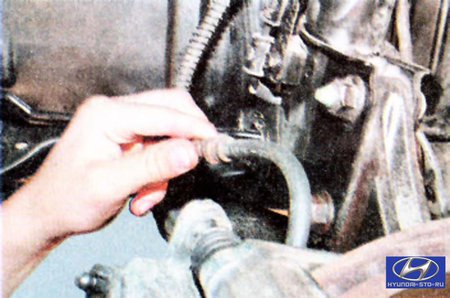

7. ...и извлеките наконечник шланга из отверстия кронштейна на кузове.

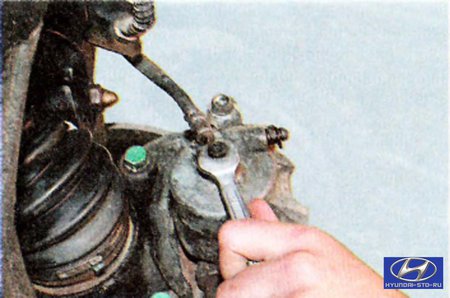

8. Выверните болт-штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса и снимите шланг.

Примечание

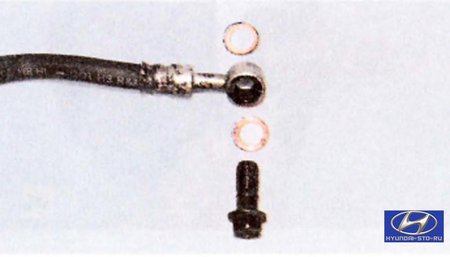

Обратите внимание на две медные уплотнительные шайбы, расположенные по обе стороны наконечника шланга. При сборке замените эти шайбы новыми.

9. Установите новый шланг в порядке, обратном снятию.

Предупреждение
Проследите, чтобы шланг не перекручивался при установке вдоль оси.
