Geely МК / Cross. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Geely МК / Cross. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ
Выключатель (замок) зажигания с механическим запорным устройством и электрической контактной группой закреплен на корпусе рулевой колонки за рулевым колесом. Электрическая контактная группа выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.

Geely МК / Cross. ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

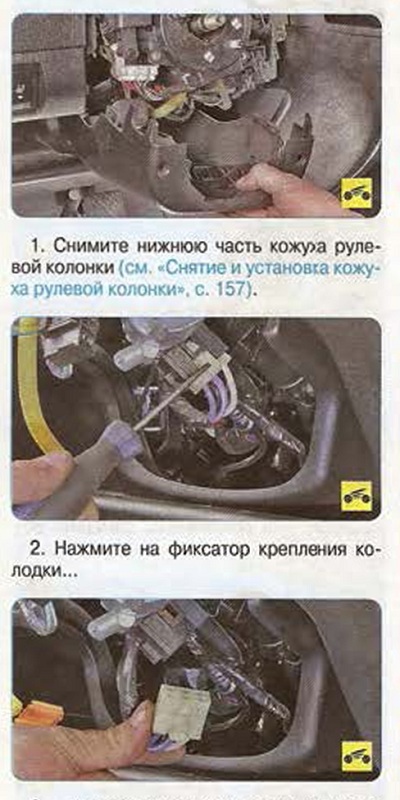

У выключателя (замка) зажигания проверяют правильность замыкания контактов колодки контактной группы при различных положениях ключа и работу противоугонного устройства. Данные для проверки контактной группы приведены в табл. 10.6. Расположение контактов колодки жгута проводов контактной группы приведено на рис. 10.8. Для проверки контактной группы выполните следующее.

3. ...и отсоедините колодку жгута проводов от выключателя (замка) зажигания.

4. Тестером в режиме прозвонки цепи в каждом положении ключа в замке проверьте в соответствии с рис. 10.8 и таблицей 10.6 правильность замыкания контактов выключателя (замка) зажигания.

5. Установите снятые детали в порядке, обратном снятию.

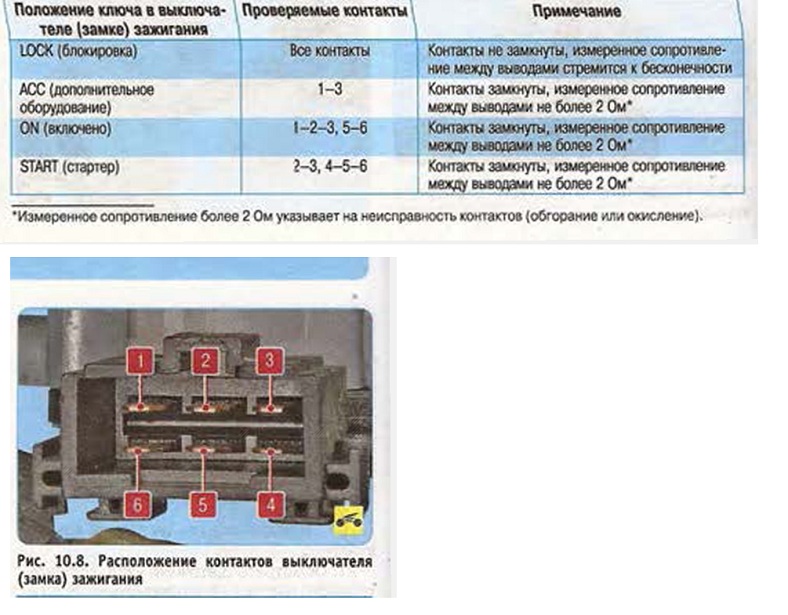

ДАННЫЕ ДЛЯ ПРОВЕРКИ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ Таблица 10.6

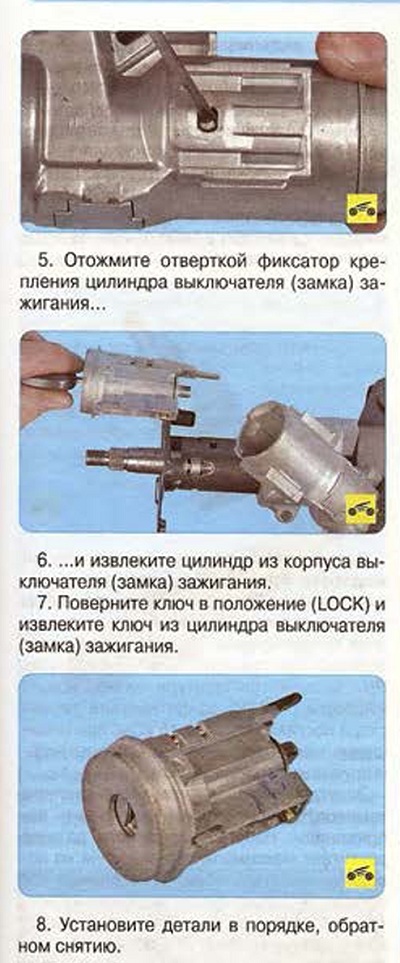

Geely МК / Cross. СНЯТИЕ И УСТАНОВКА ЦИЛИНДРА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Вам потребуются: ключ-шестигранник «на 5», ключ «на 19», маркер, отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

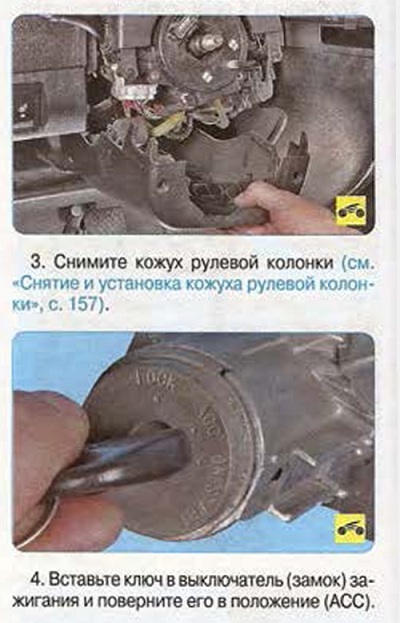

2. Снимите рулевое колесо {см. Снятие

и установка рулевого колеса», с. 156).
