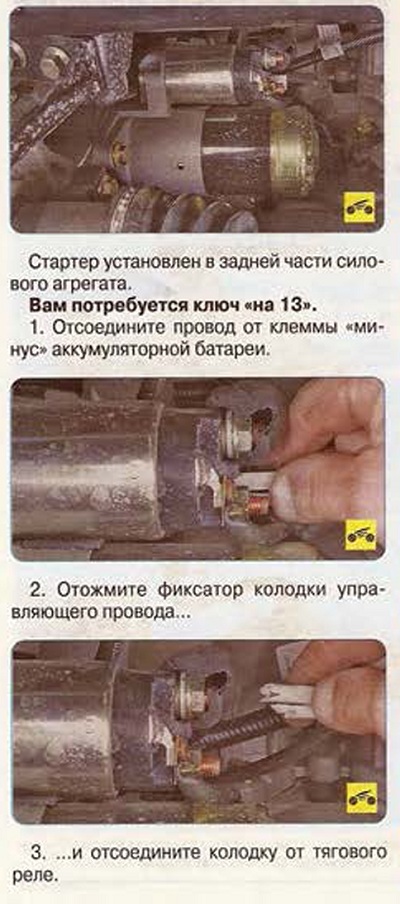

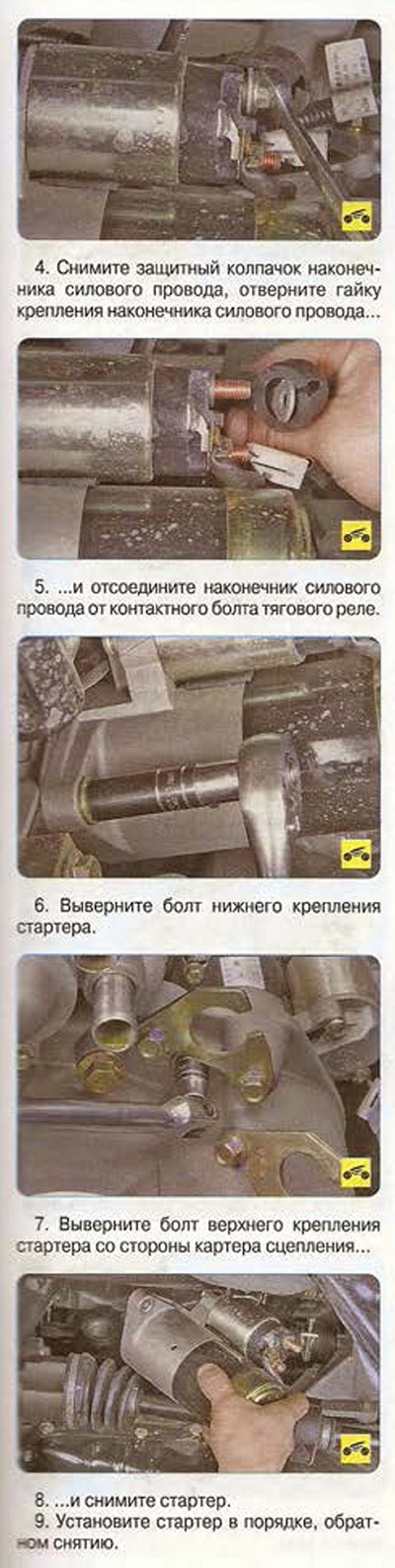

Geely МК / Cross. СНЯТИЕ И УСТАНОВКА СТАРТЕРА

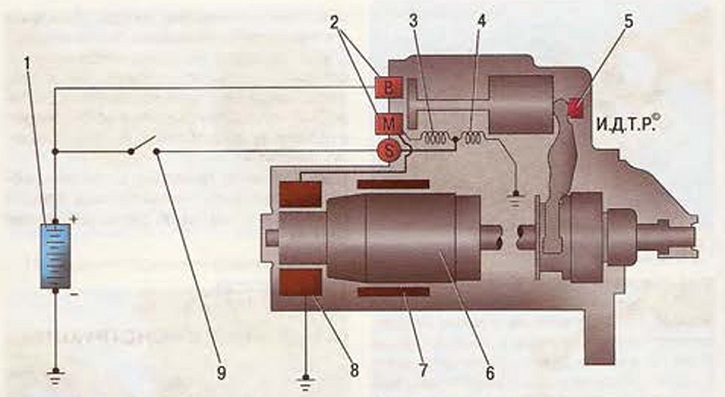

Рис. 10.6. Схема соединений стартера: 1 - аккумуляторная батарея; 2 - контакты тягового реле стартера; 3 - втягивающая обмотка тягового реле стартера; 4 - одерживающая обмотка тягового реле стартера; 5 - якорь тягового реле стартера; б - ротор; 7 - полюс статора (постоянный магнит); 8 - слетка; 9 - выключатель (замок) зажигания
