Снимаем упор и обивку двери (см. выше «Снятие замка правой задней двери»).
Снимаем верхний и нижний ограничители вертикального перемещения двери (см. там же).

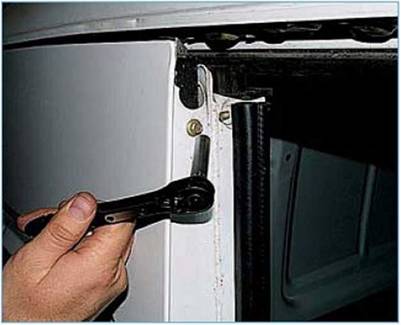

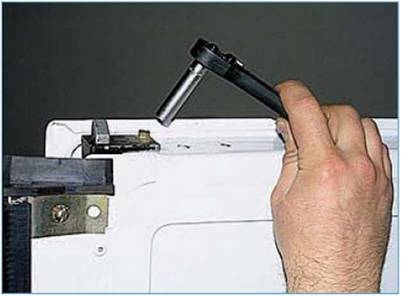

 Головкой или ключом «на 8» отворачиваем верхний... |

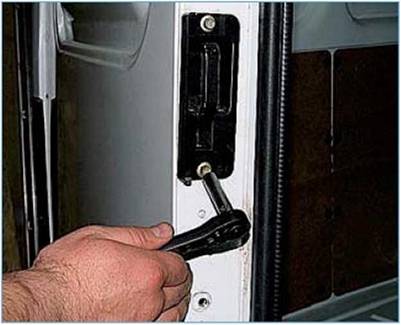

 ...и нижний болты крепления корпуса верхнего стопора замка. |
 Тем же ключом отворачиваем два болта крепления привода замка... |
 ...и два болта крепления основания стопора. |

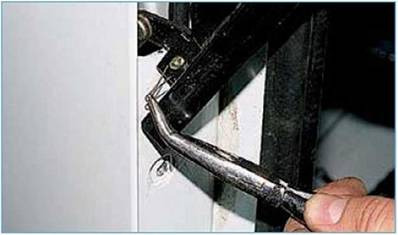

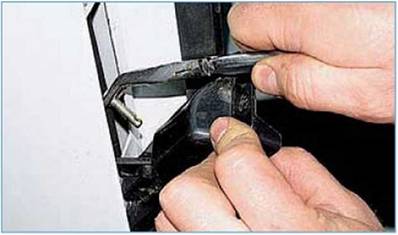

 Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора. |
 Вынимаем ось ручки... |

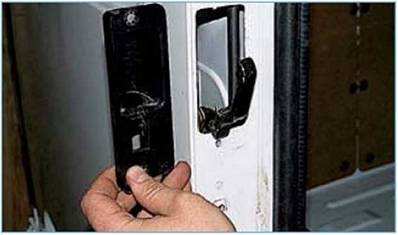

 ...и снимаем основание стопора. |

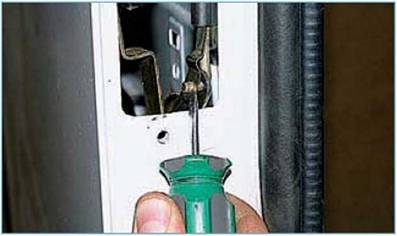

 Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем... |

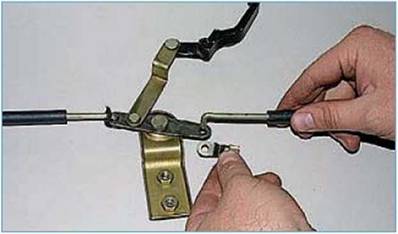

 ...и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке). |
 |

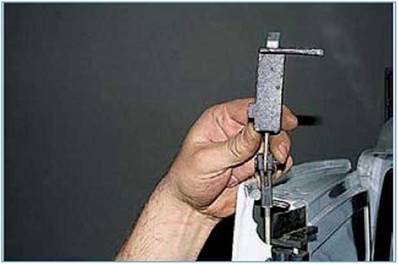

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери.
Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора.
Развернув, утапливаем нижний стопор внутрь двери...
 |

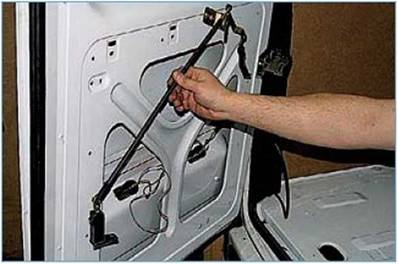

...и вынимаем его вместе с тягой и приводом замка стопора.

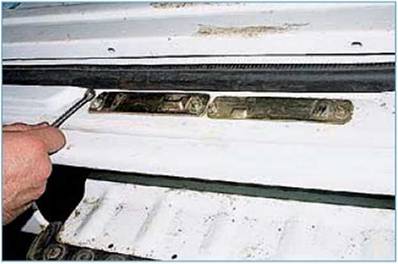

 Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей. |
 |

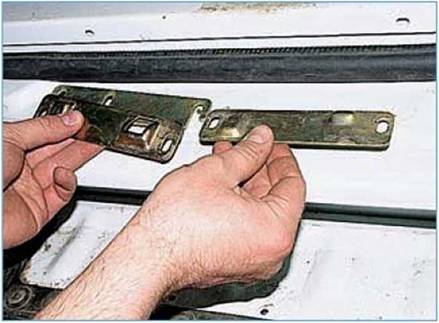

Снимаем защелки.
Аналогично снимаем верхние защелки стопоров.
Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.
