Газель до 2009 года. Снятие замка задней двери
Снятие замка правой задней двери

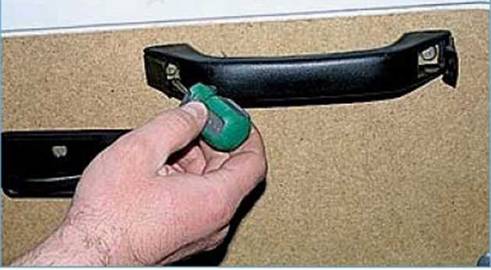

 Отверткой поддеваем и открываем заглушки ручки двери. |

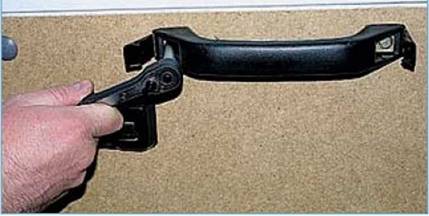

 Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее. |

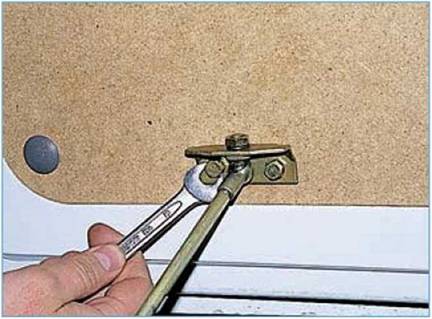

 Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его. |
 Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем. |

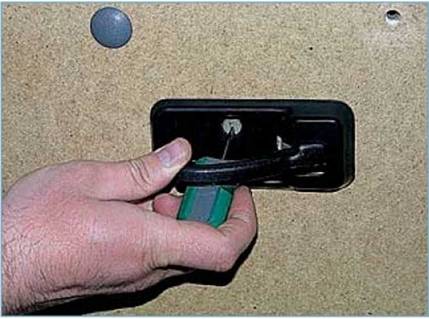

 Отверткой отворачиваем винт крепления розетки внутренней ручки. |

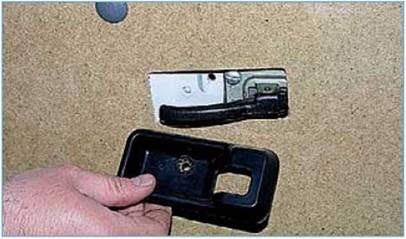

 Снимаем розетку. |

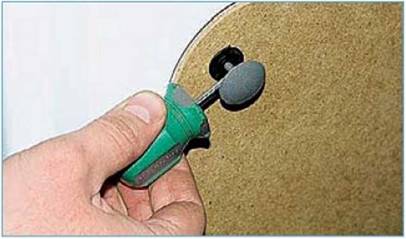

 Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери. |

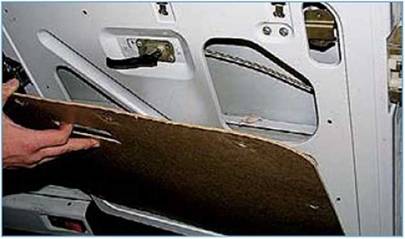

 Снимаем обивку. |
 Отверткой отщелкиваем тягу выключателя замка от поводка выключателя. |

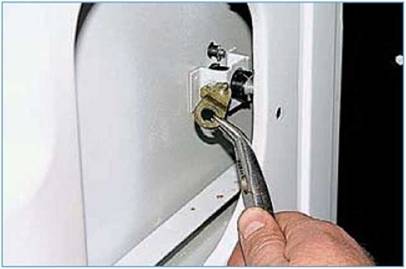

 Плоскогубцами с тонкими губками вынимаем шплинт крепления |
поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой).

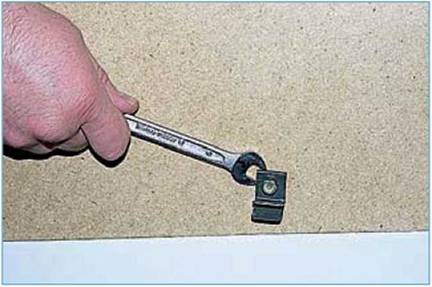

Ключом «на 8» отворачиваем на 2-3 оборота болт крепления выключателя замка...
 ...и вынимаем выключатель. |
 Отверткой отщелкиваем тягу внутренней ручки. |

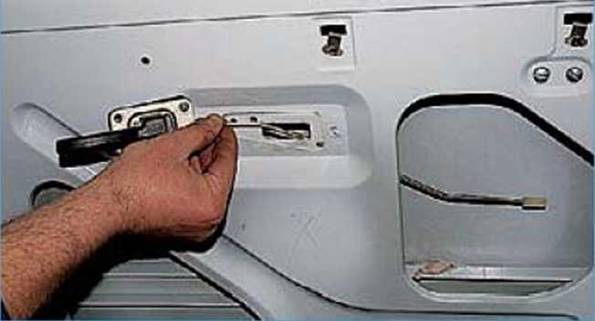

Отверткой отворачиваем два винта...
 ручку |
...и снимаем внутреннюю вместе с тягой.

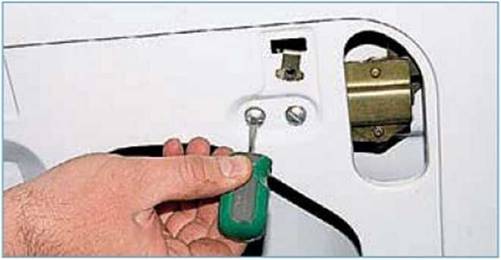

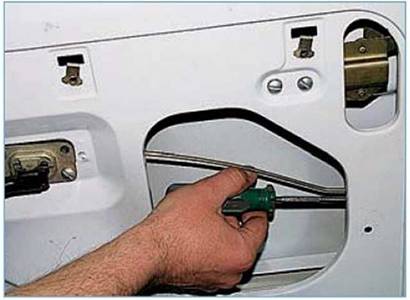

 Отверткой отворачиваем два винта крепления кронштейна рычага. |

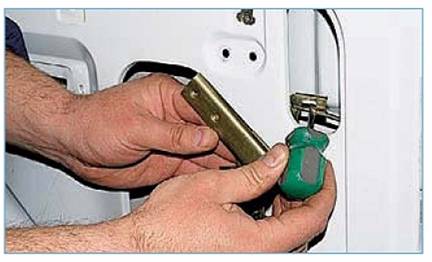

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

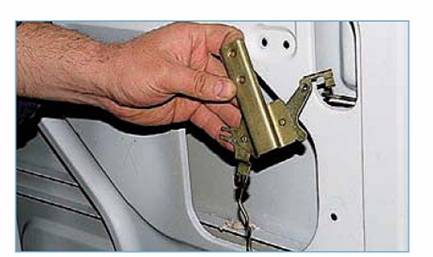

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка.

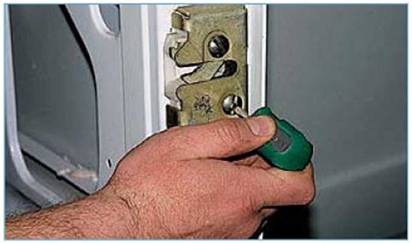

 Большой отверткой отворачиваем два винта крепления запорного механизма... |

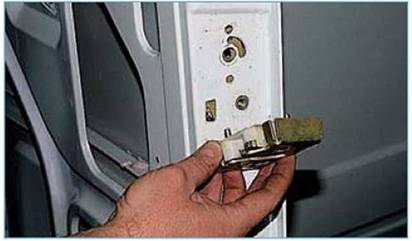

 ...и снимаем его. |

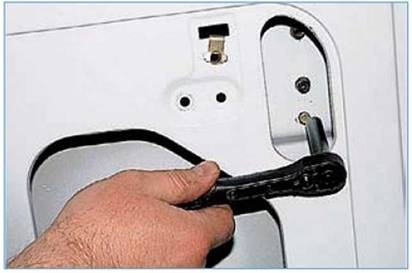

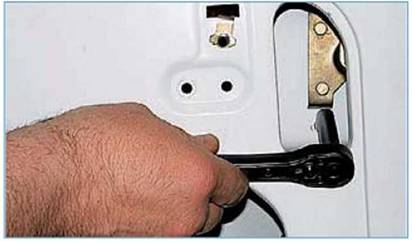

 Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки. |
|

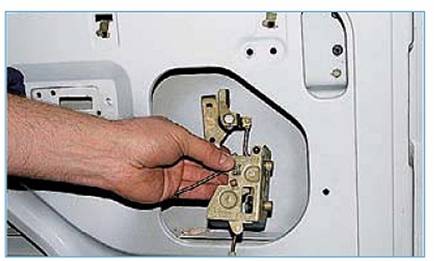

Снимаем привод вместе с замком. |
 Головкой «на 8» отворачиваем два болта крепления наружной ручки... |
|
...и снимаем ее.

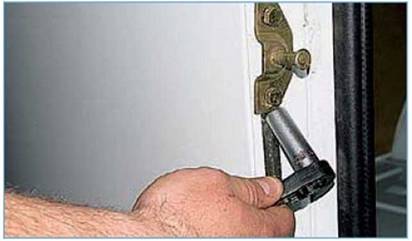

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)... |

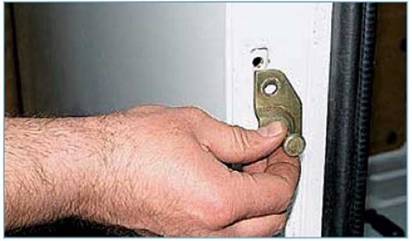

 ...и снимаем фиксатор. |
 Ключом «на 8» отворачиваем два болта крепления... |
 ...и снимаем верхний и нижний ограничители вертикального перемещения двери. |
Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом.
