Газель до 2009 года. Снятие механизмов сдвижной двери

Газель до 2009 года. Снятие механизмов сдвижной двери

Снимаем дверь (см. выше «Снятие сдвижной двери»).

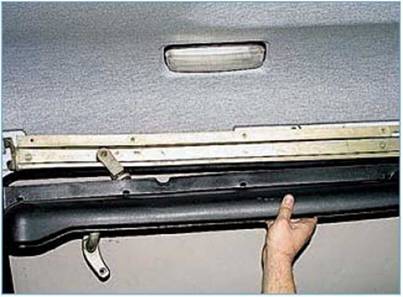

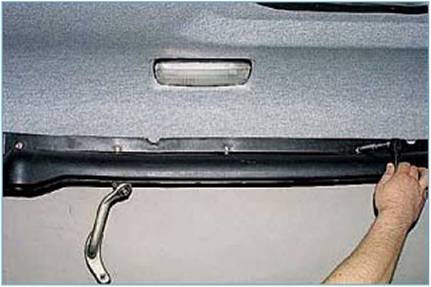

Ключом или головкой «на 8» отворачиваем четыре болта крепления кожуха верхней направляющей.

Снимаем кожух.

Ослабив затяжку контргайки, отворачиваем болт крепления верхней опоры к каретке ролика (см. «Регулировка сдвижной двери», с. 306).

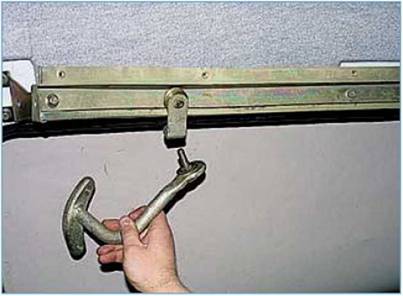

Отсоединяем опору от каретки.

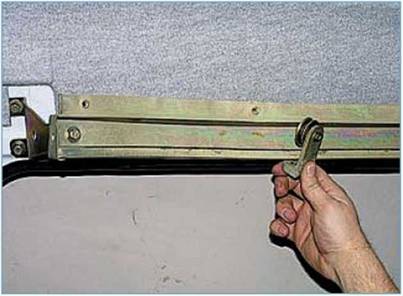

Снимаем каретку с роликом с верхней направляющей.

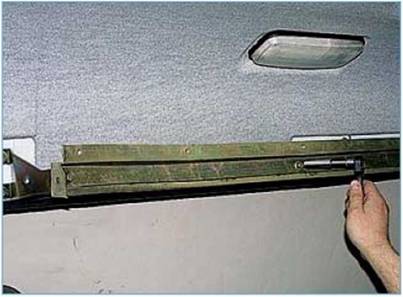

Головкой «на 10» отворачиваем четыре болта крепления верхней направляющей.

Снимаем верхнюю направляющую.

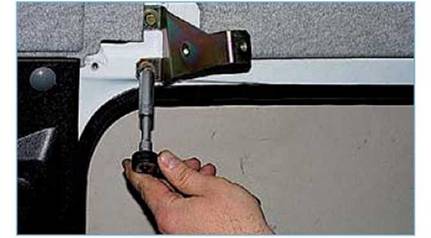

Тем же ключом отворачиваем два болта крепления опоры верхней направляющей к кузову.

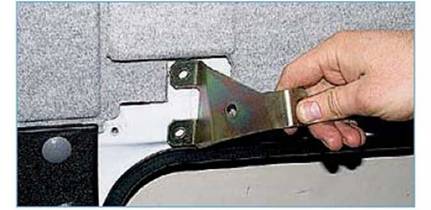

Снимаем опору.

Поддев отверткой, вынимаем 12 пластиковых пистонов крепления ор- галитовой обивки над аркой правого колеса...

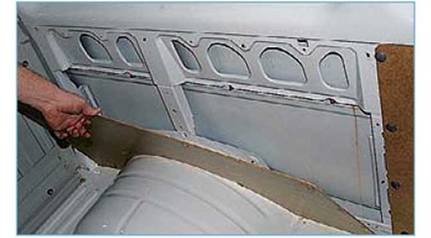

...и снимаем обивку.

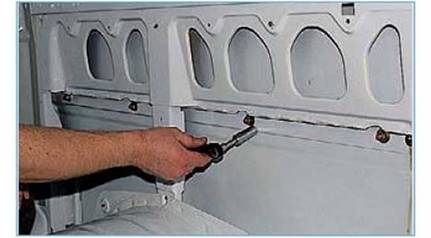

Головкой «на 13» отворачиваем четыре гайки шпилек крепления средней направляющей.

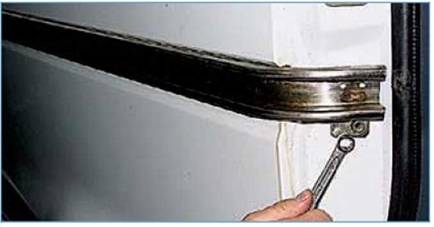

Ключом «на 12» отворачиваем болт внешнего крепления направляющей.

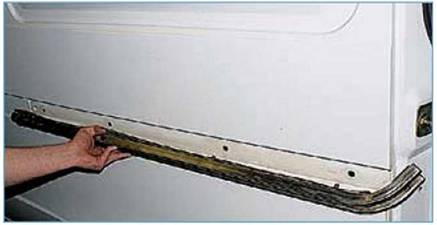

Снимаем среднюю направляющую.

Между направляющей и кузовом установлена резиновая уплотнительная прокладка.

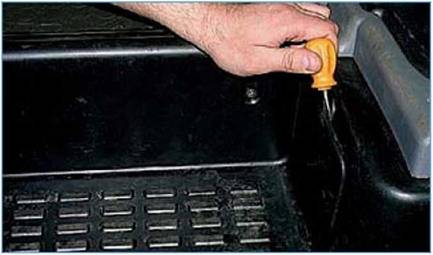

Отверткой поддеваем и снимаем лючок в облицовке ступеньки кузова.

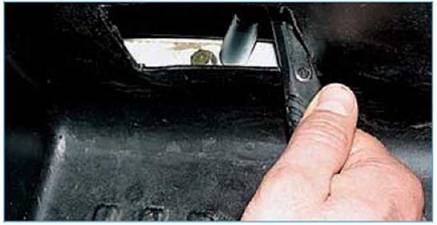

В открывшейся нише головкой «на 12» отворачиваем болт крепления нижней направляющей.

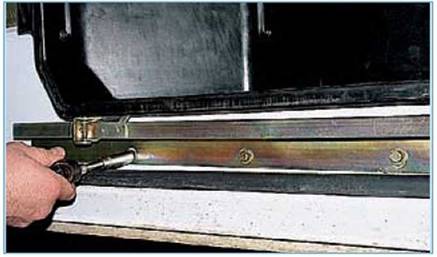

Головкой «на 10» отворачиваем три остальных болта крепления нижней направляющей.

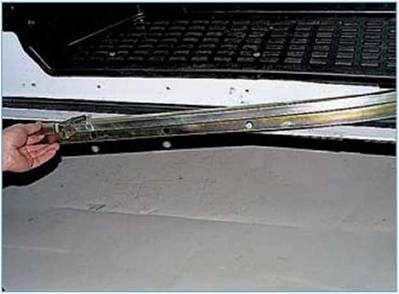

Снимаем нижнюю направляющую.

Устанавливаем все направляющие в обратной последовательности, после чего покрываем смазкой Литол-24 или ШРБ-4 их рабочие поверхности.
