Газель до 2009 года. Снятие замка сдвижной двери
Снимаем обивку (см. «Снятие обивки сдвижной двери»).

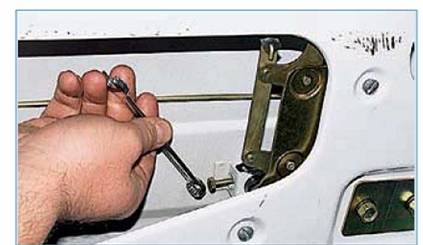

Во внутренней полости двери ключом «на 10» отворачиваем на 2-3 оборота стопорный болт выключателя замка.
|
Вынимаем выключатель с наружной стороны двери. |
|

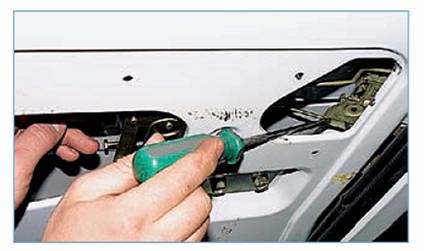

Отверткой «отщелкиваем» тягу внутренней ручки от замка. |

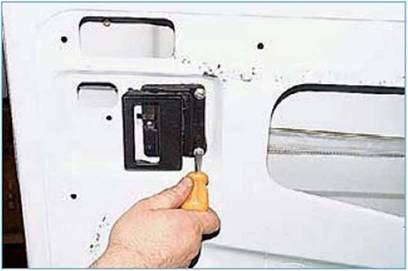

 Отверткой отворачиваем два винта крепления ручки. |

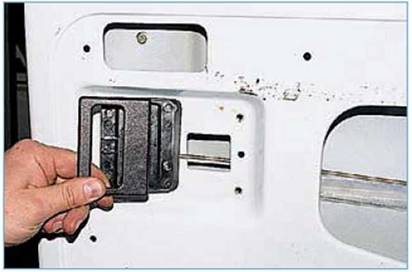

 Снимаем ручку вместе с тягой. |

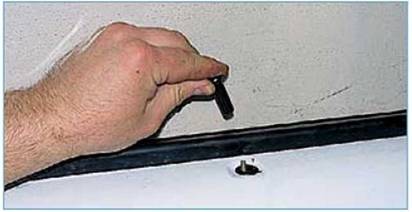

 Рукой отворачиваем кнопку блокировки замка. |
|

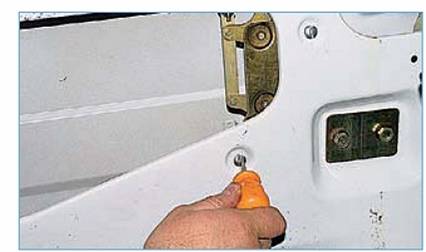

Отвертк ой отворачиваем два винта крепления механизма выключения замка с рычагами. |

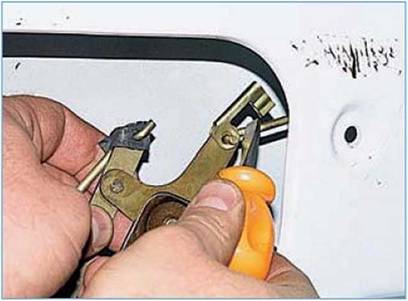

 Отодвигаем механизм влево к проему. Отверткой «отщелкиваем» замок тяги и отсоединяем ее от рычага. |
 |

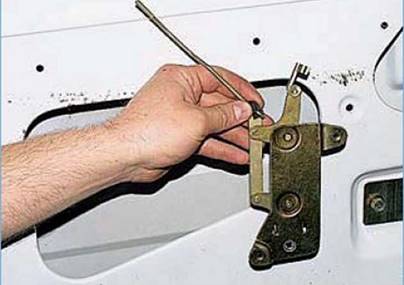

Вынимаем механизм выключения с тягой блокировки.

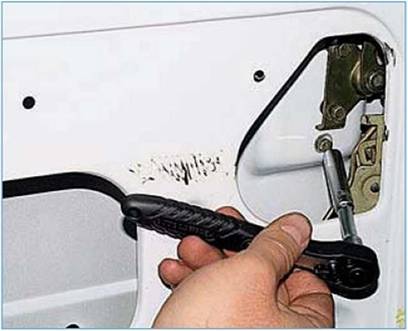

 Головкой «на 8» отворачиваем четыре болта крепления... |

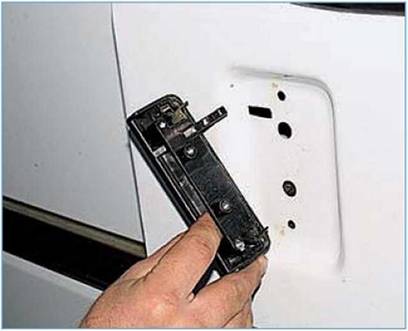

 ...и снимаем наружную ручку замка. |

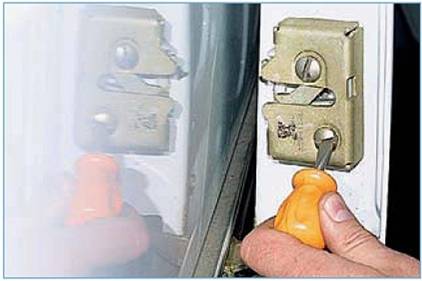

Отверткой отворачиваем два винта крепления запорного механизма замка.
|
Снимаем запорный механизм. |

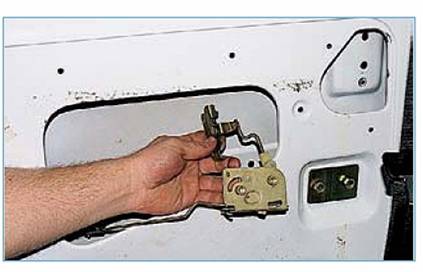

 Вынимаем замок из внутренней полости двери. |
Отсоединяем от замка механизм ручки и тягу выключателя.
Отмечаем положение фиксатора на кузове...

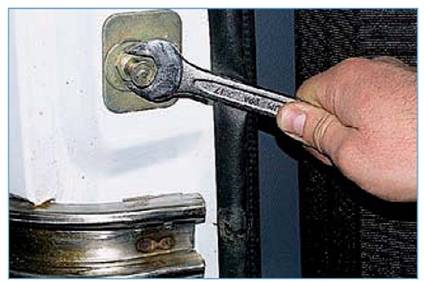

...и отворачиваем его ключом «на 17».

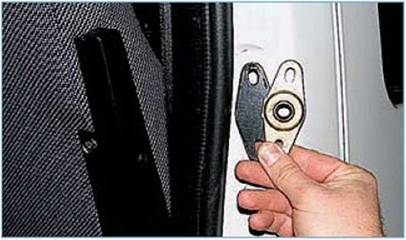

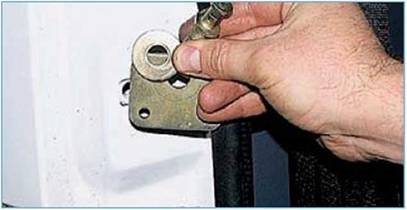

 Снимаем фиксатор вместе с пластиной и шайбой. |
 Ключом «на 8» отворачиваем на двери по два болта крепления верхнего и нижнего направляющих шипов фиксатора... |
 ...и снимаем шипы фиксатора. Тем же ключом отворачиваем по два болта крепления верхнего и нижнего корпусов фиксатора... |
 ...и снимаем их со стойки. |
Устанавливаем замок в обратной последовательности, смазав трущиеся соединения моторным маслом. После установки проверяем работу замка и при необходимости регулируем его путем изменения длины тяг и перемещения фиксатора в пределах прорези. Аналогично регулируем положение шипов и корпусов фиксаторов передней части двери.
