Газель до 2009 года. Снятие замка передней двери
Снимаем обивку двери (см. выше «Снятие обивки передней двери», с. 296).
 Отверткой отворачиваем винт крепления направляющей стекла... |
 ...и вынимаем ее. |

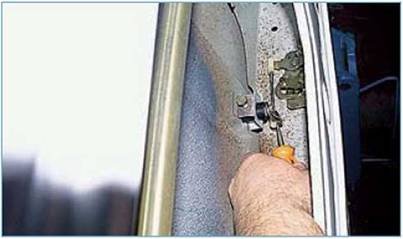

 Отверткой отсоединяем тягу ручки двери от замка. |
Отверткой отворачиваем два винта крепления внутренней ручки двери.
 Снимаем ручку вместе с тягой. |
 Отверткой отсоединяем тягу наружной ручки двери от замка. |
 Ключом «на 10» отворачиваем два болта крепления ручки двери. |

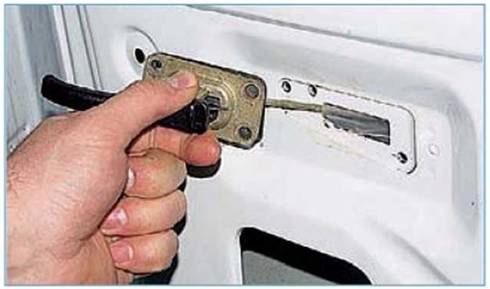

 Снимаем ее наружную... |
|
..и внутреннюю части.
Отсоединяем тягу замка от выключателя замка. |

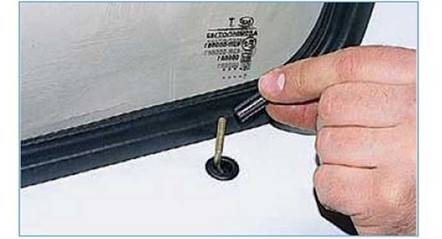

 Рукой отворачиваем кнопку. |

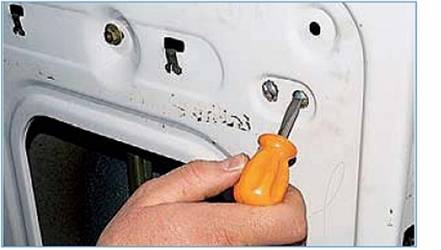

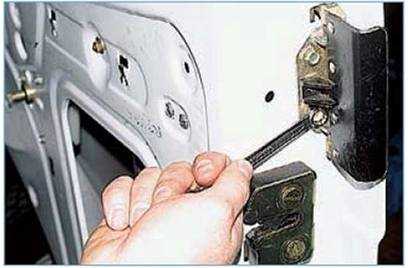

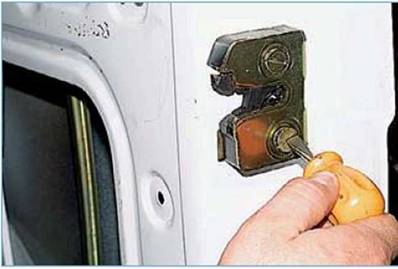

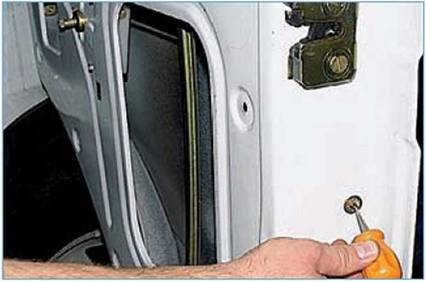

 Отверткой отворачиваем два винта крепления запорного механизма замка... |

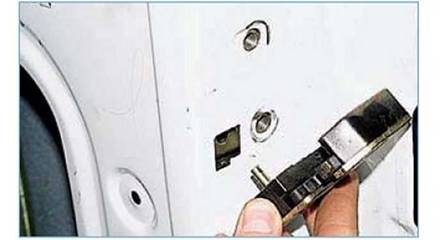

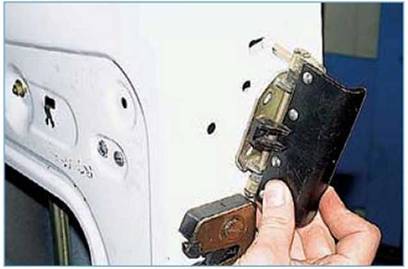

 ...и снимаем его. |
Отверткой отворачиваем два винта крепления кронштейна привода замка.

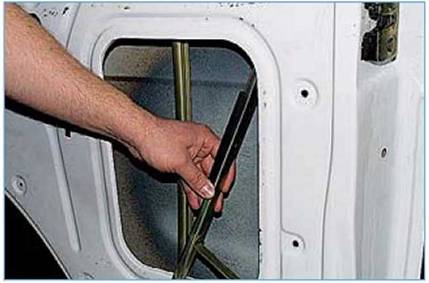

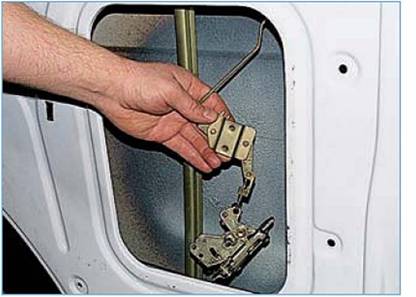

Вынимаем рычажный механизм замка вместе с кронштейном привода и тягами.

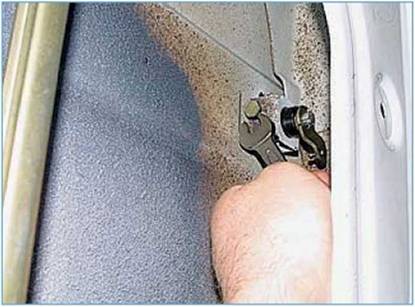

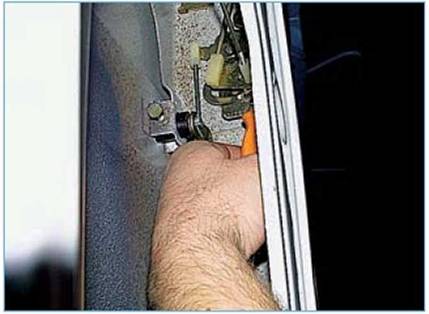

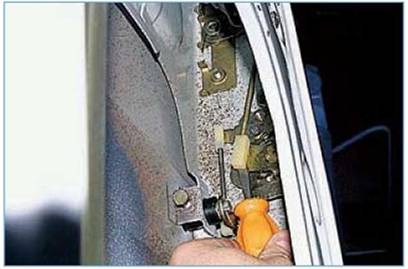

 Ключом «на 10» отворачиваем на 2-3 оборота стопорный болт крепления выключателя замка. |
С внутренней стороны двери тонкими плоскогубцами расшплинто- вываем и снимаем с выключателя поводок, (для наглядности детали показаны на снятом выключателе).

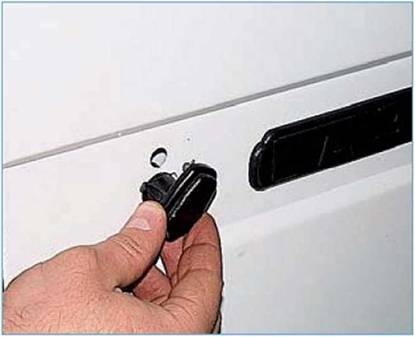

 Вынимаем выключатель замка |
Поводок на выключателе замка устанавливается только в определенном положении.

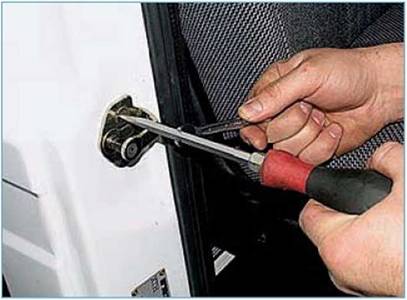

 Большой отверткой отворачиваем два винта крепления фиксатора двери к кузову (кабине)... |
 |

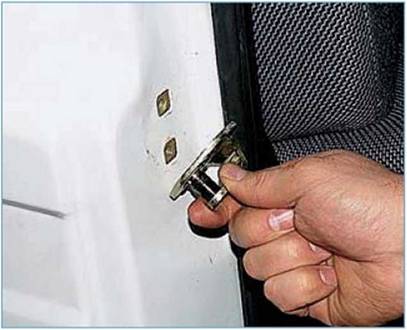

...и снимаем фиксатор.
Устанавливаем замок в обратной последовательности, смазав трущиеся соединения (можно окунуть механизм в моторное масло и дать стечь излишкам).
Установив фиксатор, проверяем работу замка. При правильной регулировке замок не должен упираться в фиксатор корпусом запорного механизма. В противном случае ослабляем винты крепления фиксатора и, перемещая его вдоль удлиненных отверстий, регулируем его положение, после чего затягиваем винты фиксатора.
