Газель до 2009 года. Снятие топливного модуля двигателя ЗМЗ-40522

Снимаем топливный модуль для за­мены датчика указателя уровня топ­лива, топливного насоса или модуля в сборе.

Отключаем аккумуляторную бата­рею.

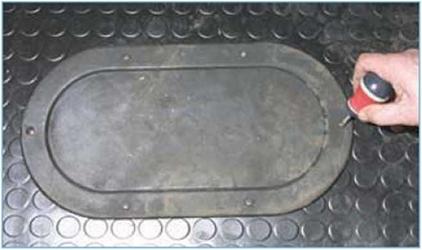

В салоне автомобиля крестообразной отверткой отворачиваем шесть само­резов крышки люка настила пола... ...и снимаем крышку.

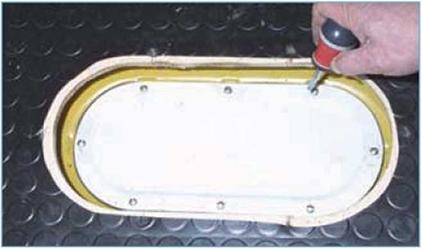

Шлицевой отверткой отворачиваем восемь саморезов крепления крыш­ки люка средней панели пола.

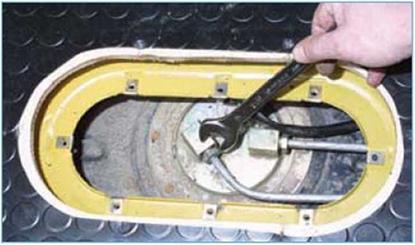

Ключом «на 17» отворачиваем шту­цер трубки подачи топлива и от­соединяем трубку от топливного модуля.

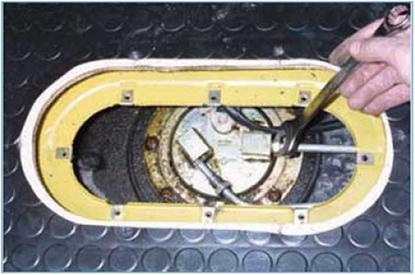

Аналогично отсоединяем от модуля трубку слива топлива.

Наконечники трубок уплотнены рези­новыми кольцами.

Для снятия топливного модуля необ­ходимо снять топливный бак.

Головкой «на 8» отворачиваем само­рез крепления заливной горловины к кронштейну.

Устанавливаем под бак регулируе­мый по высоте упор, подложив меж­ду баком и упором кузова.

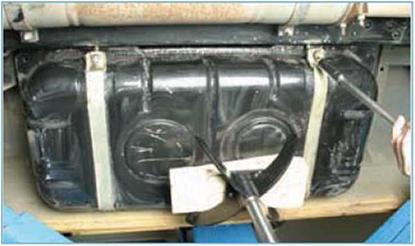

Головкой «на 17» отворачиваем две гайки хомутов топливного бака и от­водим хомуты от бака.

...отсоединяем колодку жгута про­водов от топливного модуля.

 Отжав фиксатор колодки

Снимаем топливный бак с автомо­биля.

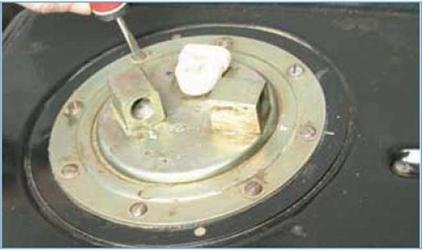

Шлицевой отверткой отворачиваем восемь винтов крепления топливно­го модуля.

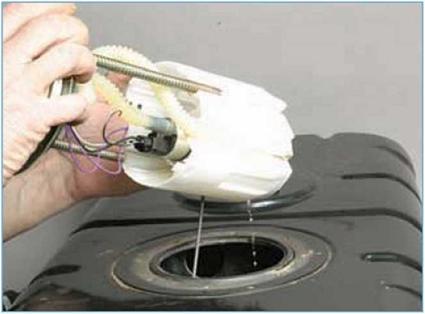

Вынимаем модуль, аккуратно выводя из отверстия бака поп­лавок датчика указателя уровня топлива.

Устанавливаем топливный модуль в обратной последовательности ...

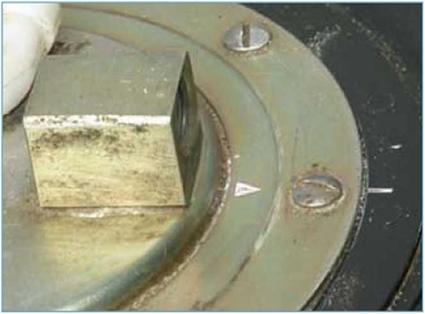

...при этом ориентируем его таким образом, чтобы стрелка на модуле совпадала с риской на баке.
