Газель до 2009 года. Снятие топливной рампы и форсунок двигателя ЗМЗ-40522
Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.
Сбрасываем давление в системе питания (см. «Замена топливного фильтра», с. 162).
Снимаем ресивер (см. «Снятие ресивера», с. 126).
Отсоединяем наконечник шланга подачи топлива от рампы (см. «Проверка давления в топливной системе» с. 164).

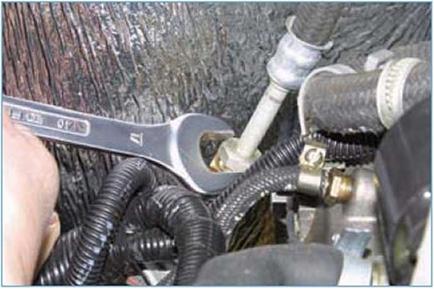

 Ключом «на 17» отворачиваем штуцер наконечника шланга слива топлива от регулятора давления, удерживая переходник регулятора ключом «на 19». |

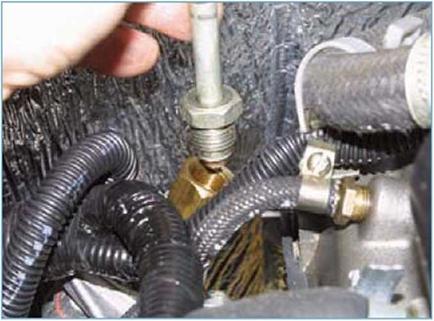

 Вынимаем наконечник шланга из переходника регулятора. |

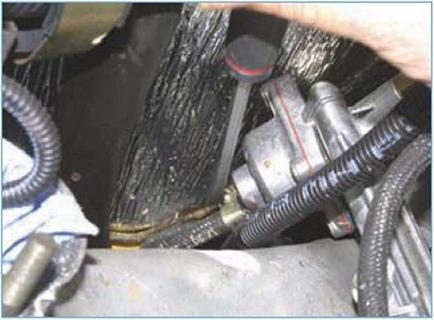

 Шлицевой отверткой ослабляем затяжку хомута... |
 |

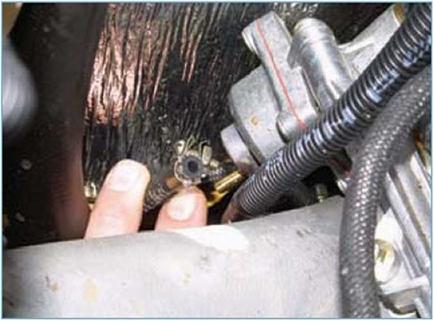

...и снимаем шланг подвода разрежения со штуцера регулятора давления.

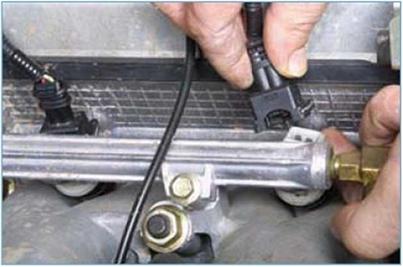

Нажав на фиксатор...
 |
...отсоединяем колодку проводов от форсунки первого цилиндра.

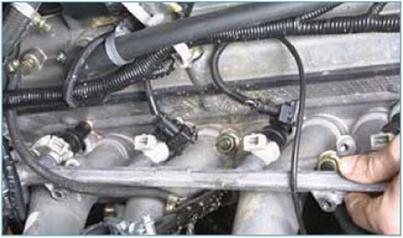

Аналогично отсоединяем колодки проводов от остальных форсунок.

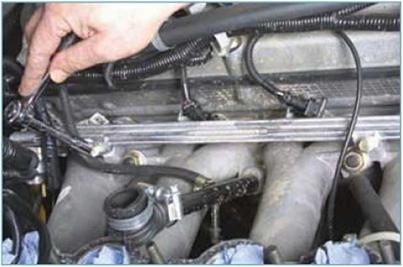

 Головкой «на 10» отворачиваем два болта крепления топливной рампы. |
 |

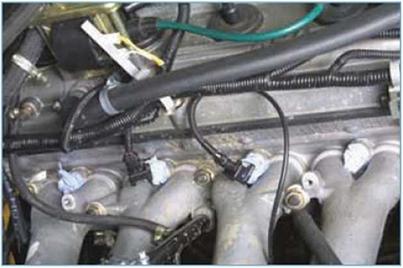

Снимаем рампу в сборе с форсунками и регулятором давления.
При снятии рампы тянуть ее следует вдоль оси форсунок. При этом некоторые форсунки могут не удержаться в рампе и остаться в отверстиях впускного трубопровода. Снимаем их и...
 ...закрываем отверстия под форсунки во впускном трубопроводе чистой ветошью. |
 |
Вынимаем из рампы форсунку.
Аналогично вынимаем из рампы другие форсунки.
Снимаем с форсунок уплотнительные кольца.
Поврежденные уплотнительные кольца заменяем новыми.
Перед установкой форсунок в рампу и головку блока цилиндров наносим на уплотнительные кольца тонкий слой моторного масла. Устанавливаем форсунки и топливную рампу в обратной последовательности.
