Газель до 2009 года. Снятие ресивера двигателя УМЗ-4216
Снимаем ресивер для замены его уплотнительной прокладки, а также при демонтаже впускной трубы и выпускного коллектора. Демонтируем дроссельный узел, не отсоединяя от него шланги подвода и отвода охлаждающей жидкости (см. «Снятие дроссельного узла», с. 99).
Снимаем регулятор холостого хода (см. «Снятие регулятора холостого хода», с. 98) и шланг регулятора с патрубка ресивера.
Отсоединяем колодку жгута проводов системы управления двигателем от датчика абсолютного давления и температуры воздуха на впуске (см. «Снятие датчика абсолютного давления и температуры воздуха на впуске», с. 84).

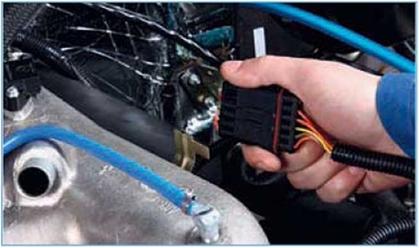

Сдвигаем вдоль кронштейна, расположенного на ресивере, колодку жгута проводов форсунок...
 ...и снимаем ее с кронштейна. |

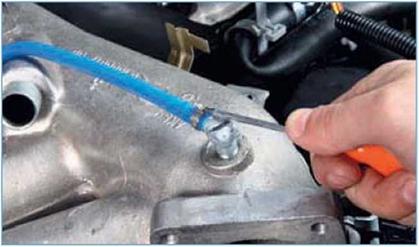

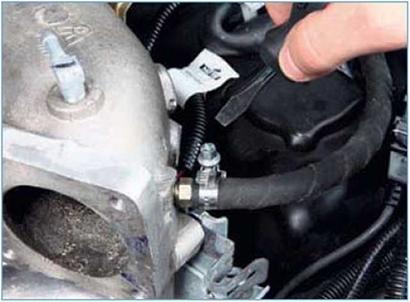

 Шлицевой отверткой разжимаем замок хомута крепления трубки подвода паров топлива от клапана продувки адсорбера... |

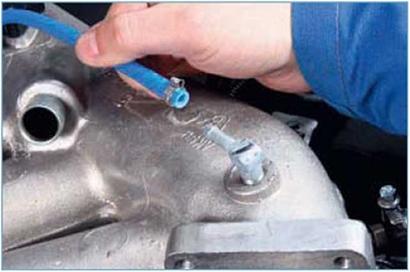

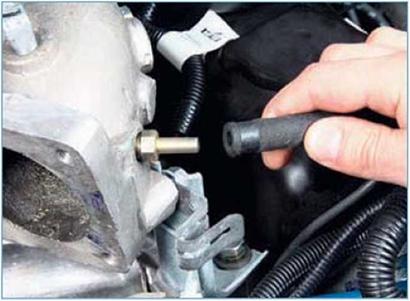

 ...снимаем трубку со штуцера ресивера... |
 |

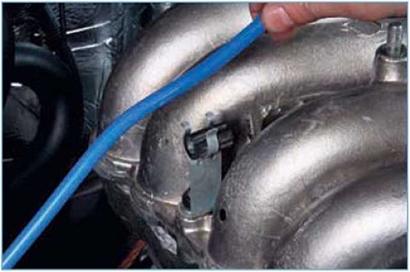

...и выводим ее из держателя, закрепленного на ресивере.

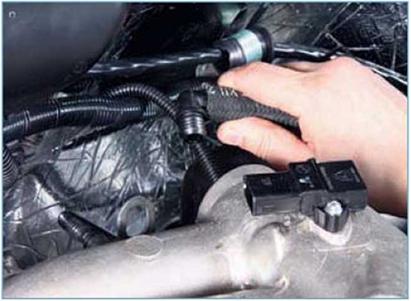

Выводим колодку проводов датчика положения коленчатого вала из держателя, прикрепленного к ресиверу (см. «Снятие датчика положения коленчатого вала», с. 83).
 Отверткой ослабляем затяжку хомута шланга малой ветви вентиляции картера... |
 |
...и снимаем шланг со штуцера ресивера.

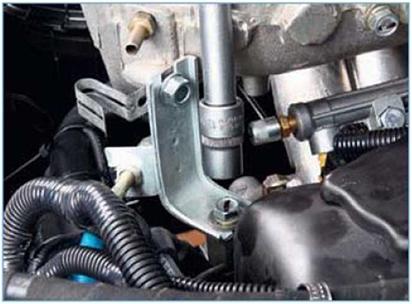

 Головкой «на 13» отворачиваем болт крепления кронштейна троса привода дроссельной заслонки к головке блока цилиндров... |
 ...и болт крепления кронштейна к ресиверу и отводим кронштейн в сторону. |

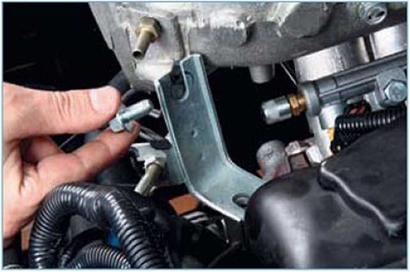

 Вынимаем наконечник шланга вакуумного усилителя тормозов из отверстия на заднем торце ресивера. |

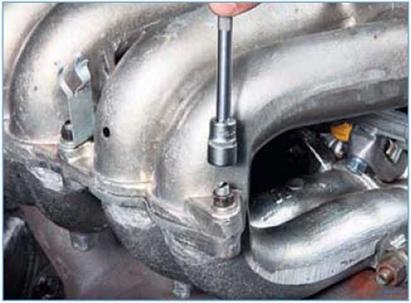

 Головкой «на 12» отворачиваем четыре гайки крепления ресивера к впускной трубе... |
...снимаем со шпилек стопорные шайбы и держатель трубки подвода паров топлива.

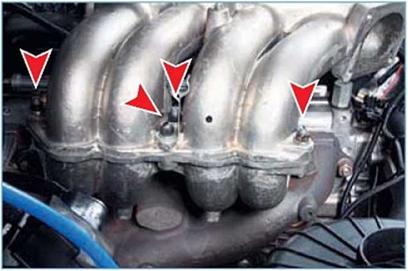

 Расположение гаек крепления ресивера к впускной трубе. |

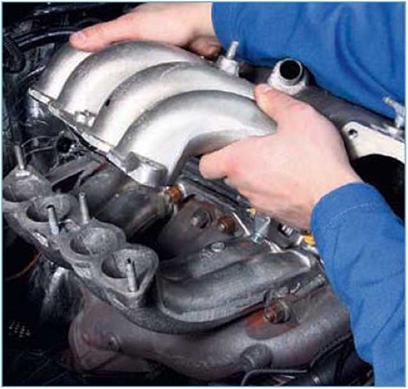

 Снимаем ресивер со шпилек впускной трубы. |
 |

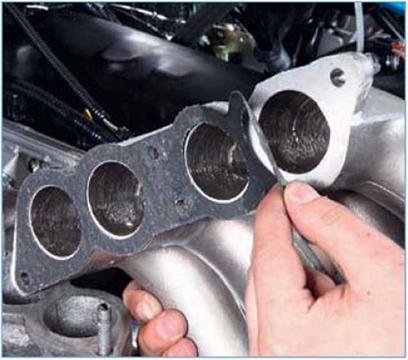

Снимаем с фланца ресивера уплотнительную прокладку.
Очищаем сопрягающиеся поверхности ресивера и впускной трубы от загрязнений и остатков старой прокладки.
Устанавливаем новую уплотнительную прокладку. Монтируем ресивер в обратной последовательности.
