Газель Соболь. Снятие выпускного коллектора двигателя 3M3-4063

Снимаем брызговик двигателя (см. «Снятие брызговика двигателя», с. 164).

Снимаем глушитель и резонатор (см. «Замена глушителя, резонатора и выпускной трубы», с. 60).

Отсоединяем приемную трубу от выпускного коллектора, для чего:

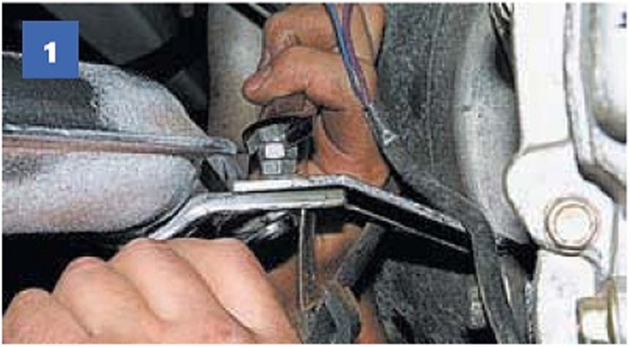

...придерживая ключом «на 12» болт крепления приемной трубы к коробке передач, ключом «на 13» отворачиваем две гайки.

Вынимаем болт и отсоединяем приемную трубу от кронштейна ее крепления.

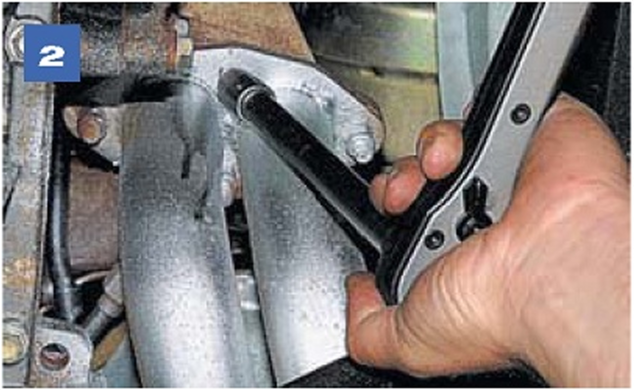

Головкой «на 14» с удлинителем отворачиваем четыре гайки крепления приемных труб к коллектору.

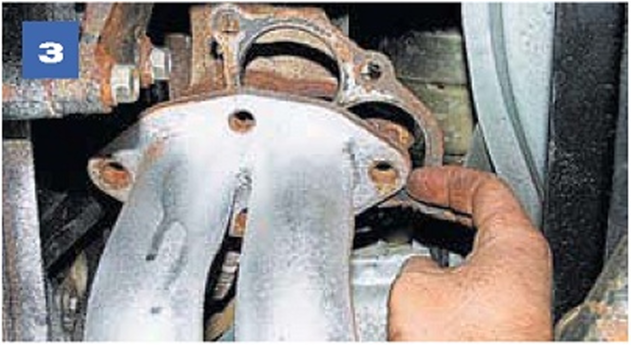

Опускаем приемные трубы и снимаем со шпилек коллектора уплотнительную прокладку.

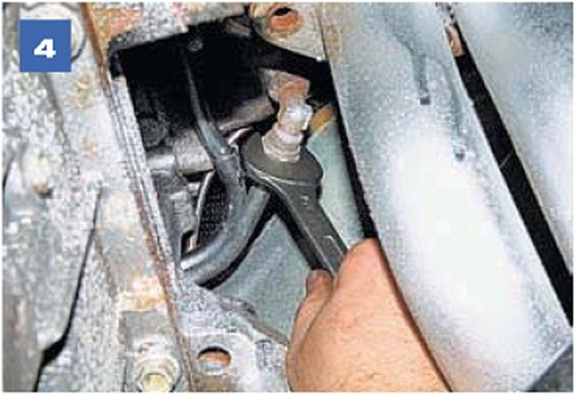

Ключом «на 22» отворачиваем гайку трубки системы рециркуляции и отсоединяем трубку от штуцера коллектора.

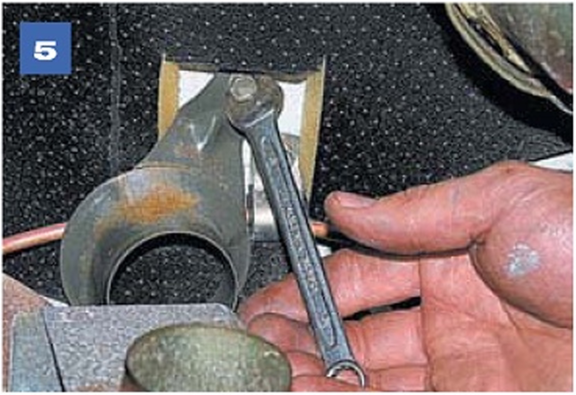

Для удобства ключом «на 10» отворачиваем гайку крепления и снимаем патрубок «летнего» забора воздуха с панели кузова.

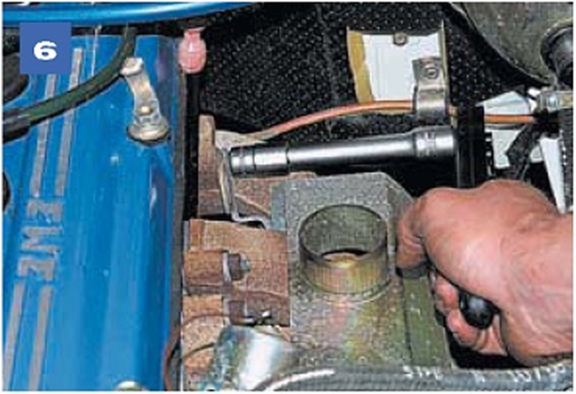

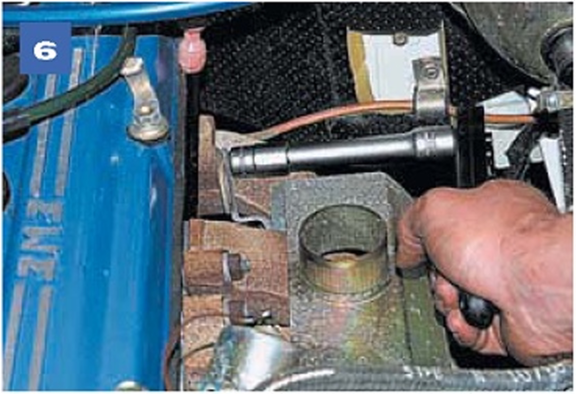

Головкой «на 14» отворачиваем восемь гаек крепления коллектора.

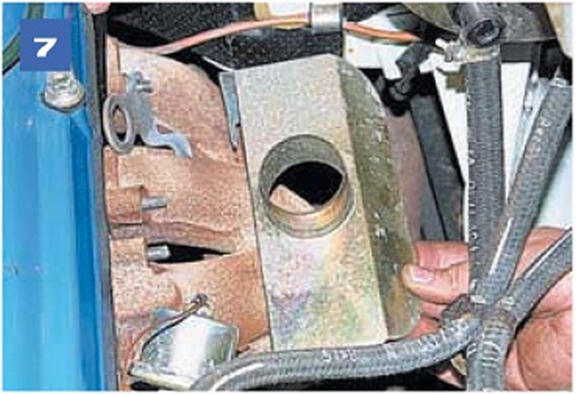

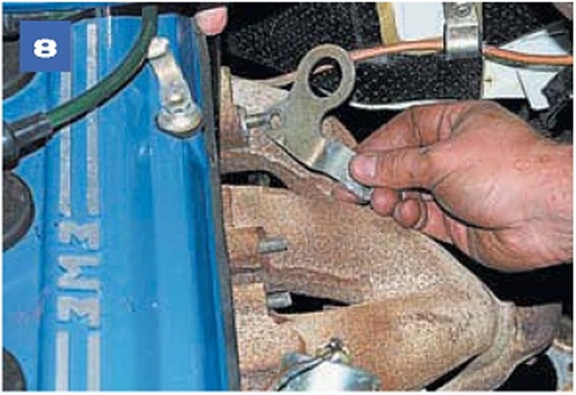

Снимаем со шпилек экран забора теплого воздуха...

Устанавливаем выпускной коллектор в обратной последовательности.

Пустив двигатель на несколько минут, убеждаемся в отсутствии прорыва газов, при необходимости подтягиваем негерметичные соединения.

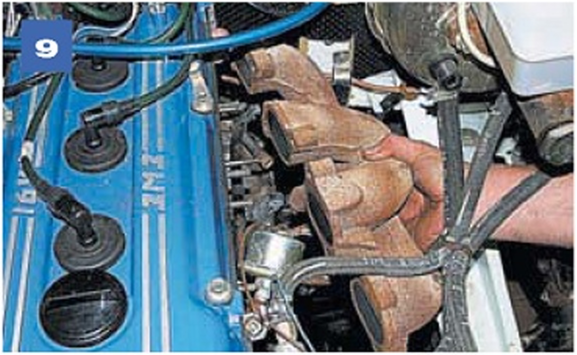

Снимаем выпускной коллектор.

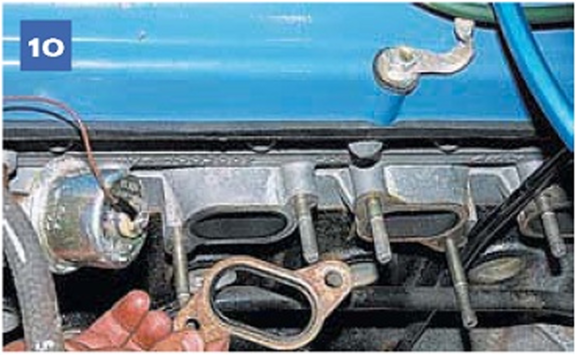

Снимаем со шпилек четыре медные прокладки.
