Газель Соболь. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

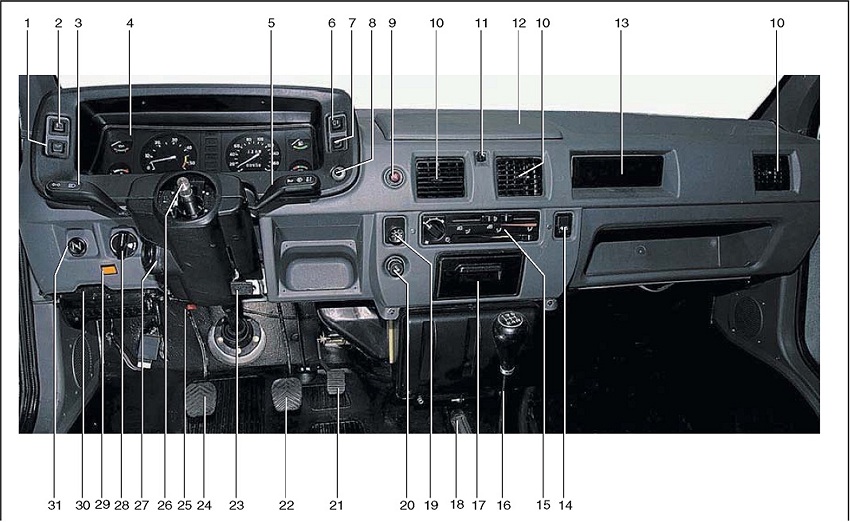

Расположение органов управления (панель приборов
старого образца):
1а- выключатель светильника над задним рядом сидений*
(фургон с двумя рядами сидений). На части автомобилей выключатель
установлен на корпусе светильников; б - выключатель светильников левой
стороны пассажирского салона (автобус);
2 а - сигнализатор неисправности микропроцессорной системы зажигания
(фургон и одиннадцати местный автобус с двигателем 3M3-4063);
б - сигнализатор включения свечей накаливания (фургон и
одиннадцатиместный автобус с двигателем ГАЗ-560); в - выключатель
противотуманных фар (семиместный автобус);
3 - левый подрулевой переключатель (рычаг переключателя указателей
поворота, света фар и кнопка звукового сигнала*);
4 - комбинация приборов;
5 - правый подрулевой переключатель (рычаг переключателя
стеклоочистителя, стеклоомывателя и вкулючателя звукового сигнала*);
6 - выключатель заднего противотуманного света;
7 - выключатель светильника правой стороны пассажирского салона
(автобус);
8 - ручка установки на ноль счетчика суточного пробега;
9 - выключатель аварийной сигнализации;
10 - дефлектор (сопло приточной вентиляции);
11 - кнопка открытия крышки отсека для документов;
12 - крышка секции для документов;
13 - ниша для установки магнитолы или радиоприемника;
14 - выключатель вентилятора и электронасоса дополнительного отопителя
(автобус). Во избежание выхода электронасоса из строя включайте его
только при открытом кране отопителя;
15 - панель управления отопителем;
16 - рычаг коробки предан;
17 - пепельница;
18 - рычаг стояночного тормоза;
19 - центральный выключатель света. Выключатель имеет три фиксированных
положения: ручка утоплена — все выключено; ручка вытянута в среднее
положение — включены габаритный свет и фонари освещения номерного знака;
ручка вытянута полностью — включены габаритный свет, фонари освещения
номерного знака и фары;
20 - прикуриватель;
21 - педаль «газа»;
22 - педаль тормоза;
23 - рычаг фиксации рулевой колонки;
24 - педаль выключения сцепления;
25 - кнопка выключателя аккумуляторной батареи;
26 - вал рулевого управления (рулевое колесо для наглядности снято);
27 - выключатель зажигания;
28 - рукоятка управления электрокорректором фар;
29 а - сигнализатор неисправности микропроцессорной системы зажигания
(семиместный автобус с двигателем 3M3-4063);
б - сигнализатор включения свечей накаливания (семиместный автобус с
двигателем ГАЗ-560);
30 - блоки предохранителей;
31 - ручка управления воздушной заслонкой карбюратора (автомобиль с
двигателем 3M3-4063).
* В зависимости от варианта исполнения звуковой сигнал может быть
включен рычагом правого подрулевого переключателя или кнопкой на рычаге
левого подрулевого переключателя.

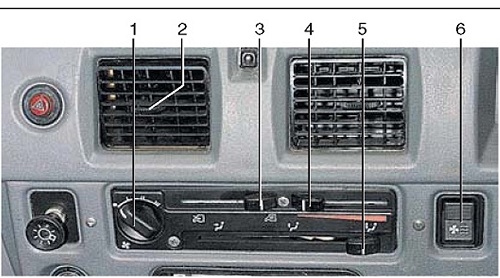

Расположение органов управления отоплением и
вентиляцией:
1 - выключатель вентилятора отопителя;
2 - рычаг управления воздушным потоком;
3 - ручка управления заслонкой воздухопритока отопителя;
4 - ручка управления краном отопителя;
5 - ручка управления распределительными заслонками отопителя;
6 - выключатель вентилятора и электронасоса дополнительного отопителя
(автобус).

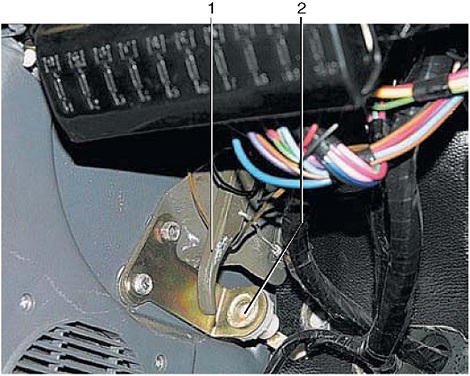

Расположение органов управления под панелью
приборов:
1 - ручка привода замка капота;
2 - розетка переносной лампы.

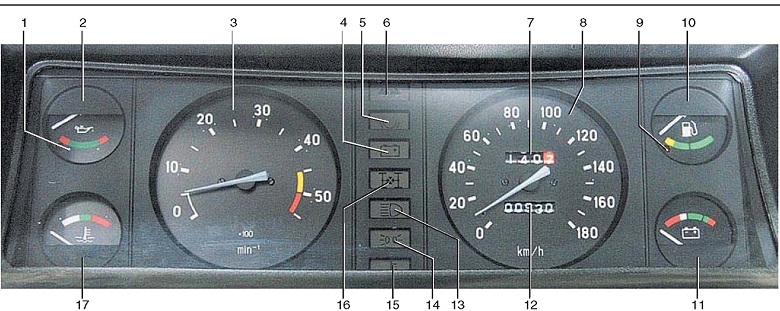

Комбинация приборов: 1 - сигнализатор аварийного падения давления масла в системе смазки двигателя; 2 - указатель давления масла; 3 - тахометр; 4 - сигнализатор неисправности генератора; 5 - сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза; б - сигнализатор включения указателей поворота; 7 - счетчик суточного пробега; 8 - спидометр; 9 - сигнализатор резерва топлива в баке (включается при остатке топлива менее 8 л); 10 - указатель уровня топлива в баке; 11 - вольтметр; 12 - одометр; 13 - сигнализатор включения дальнего света фар; 14 - сигнализатор включения габаритного света; 15 - сигнализатор перегрева охлаждающей жидкости; 16 - резервный сигнализатор; 17 - указатель температуры охлаждающей жидкости.

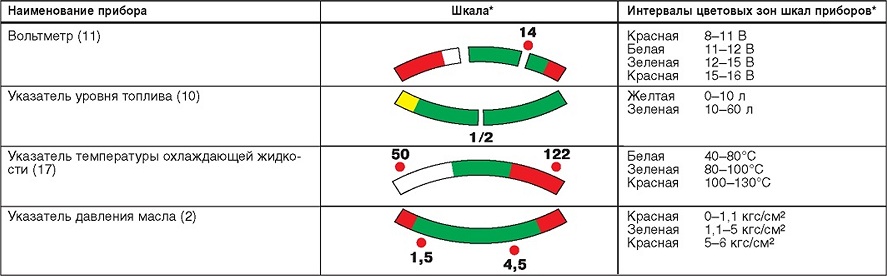

Шкалы приборов
* Цифровые значения, приведенные в этой колонке, на шкалах приборов не указаны.

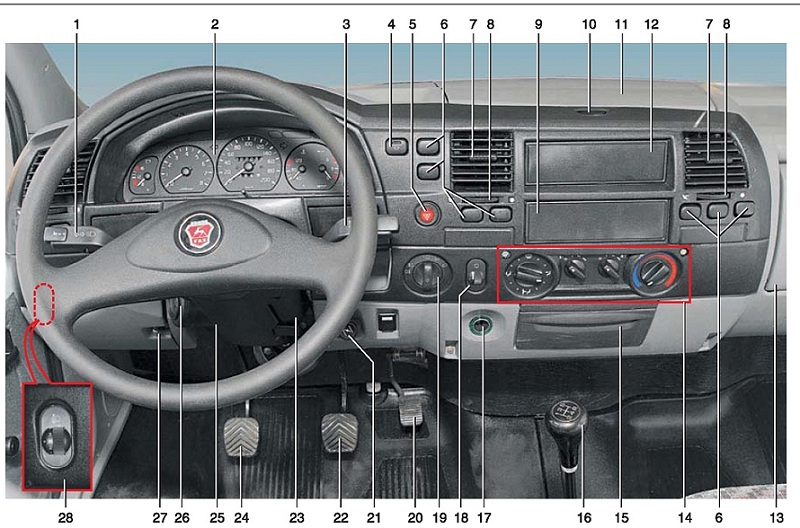

Расположение органов управления (панель приборов
нового образца): 1 - левый подрулевой переключатель (рычаг переключателя
указателей поворота, света фар и кнопка звукового сигнала*); 2 -
комбинация приборов;
3 - правый подрулевой переключатель (рычаг переключателя
стеклоочистителя и стеклоомывателя фар и кнопка звукового сигнала*); 4 -
выключатель светильников салона; 5 - выключатель аварийной сигнализации;
6 - заглушки (резервные гнезда для дополнительных выключателей); 7
-дефлектор (сопло приточной вентиляции); 8 - диск управления заслонкой
дефлектора; 9,12 - ниши для установки дополнительного оборудования
(магнитола, бортовой компьютер и т. п.); 10 - кнопка открытия крышки
секции для документов; 11 - крышка секции для документов; 13 - крышка
вещевого ящика; 14 - панель управления отоплением и вентиляцией
(подробнее см. «Система вентиляции и отопления. Особенности
конструкции», с. 266);
15 - пепельница; 16 - рычаг коробки передач; 17 - гнездо прикуривателя;
18 - регулятор подсветки комбинации приборов; 19 - центральный
выключатель света; 20 - педаль «газа»; 21 - ручка управления воздушной
заслонкой карбюратора (двигатель 3M3-4063); 22 - педаль тормоза; 23 -
рычаг фиксации рулевой колонки; 24 - педаль выключения сцепления;
25 - кнопка выключения аккумуляторной батареи; 26 - замок зажигания; 27
- крышка блоков предохранителей; 28 - диск управления электрокорректором
фар.
* В зависимости от варианта исполнения звуковой сигнал может быть
включен рычагом правого подрулевого переключателя или кнопкой на рычаге
левого подрулевого переключателя.

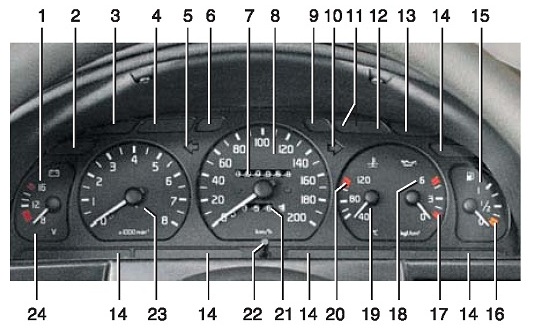

Комбинация приборов: 1 - вольтметр; 2 -сигнали-затор
системы управления двигателем; 3 - сигнализатор неисправности
антиблокировочной системы тормозов (для автомобилей с АБС); 4 - световое
табло «STOP» (загорается одновременно с одним из сигнализаторов
неисправности, если дальнейшее движение с этой неисправностью
запрещено); 5 - сигнализатор включения левого указателя поворота; 6 -
сигнализатор аварийного падения уровня тормозной жидкости; 7 - счетчик
суммарного пробега автомобиля (одометр); 8 - спидометр; 9 - сигнализатор
включения стояночного тормоза; 10 - сигнализатор включения правого
указателя поворота; 11 - сигнализатор прикрытия воздушной заслонки
карбюратора (двигатель ЗМЗ-4063); 12 - сигнализатор непристегнутых
ремней безопасности (устанавливается на часть автомобилей); 13 или 17 -
сигнализатор аварийного падения давления масла в системе смазки
двигателя; 14 - резерв для дополнительных сигнализаторов; 15 - указатель
уровня топлива; 16 - сигнализатор резерва топлива (включается при
остатке топлива менее 8 л); 18 - указатель давления масла в системе
смазки двигателя;
19 - указатель температуры охлаждающей жидкости; 20 - сигнализатор
перегрева охлаждающей жидкости; 21 - счетчик суточного пробега
автомобиля; 22 - кнопка сброса на ноль счетчика суточного пробега; 23 -
тахометр; 24 - сигнализатор неисправности генератора.
