Расположение органов управления Форд Фокус 2

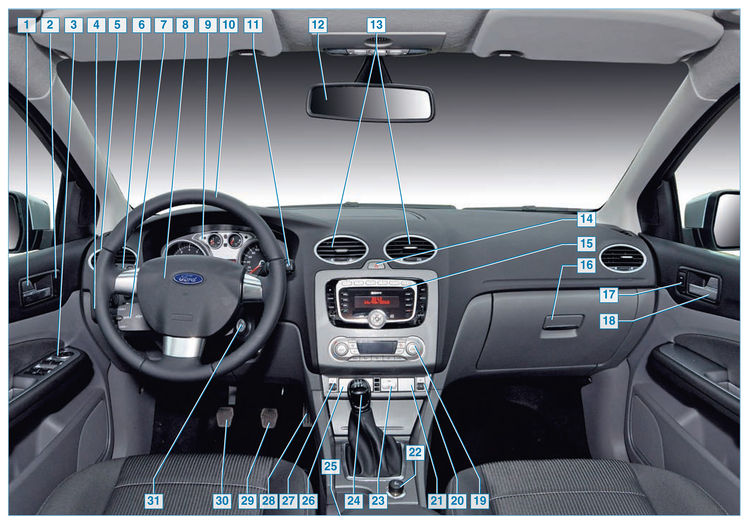

Органы управления автомобиля с механической коробкой передач:
1 — внутренняя ручка двери водителя с рычагом управления центральным замком;
2 — заглушка;
3 — блок управления электростеклоподъемниками дверей и наружными зеркалами;
4 — блок управления освещением;
5 — боковой дефлектор системы отопления, вентиляции и кондиционирования;
6 — левый подрулевой переключатель;
7 — консоль управления головным устройством звуковоспроизведения;
8 — выключатель звукового сигнала;
9 — комбинация приборов;
10 — рулевое колесо;
11 — правый подрулевой переключатель;
12 — зеркало заднего вида;
13 — центральные дефлекторы системы отопления, вентиляции и кондиционирования;
14 — выключатель аварийной сигнализации;
15 — головное устройство звуковоспроизведения/система навигации;
16 — ручка вещевого ящика;
17 — клавиша выключателя электростеклоподъемника двери переднего пассажира;
18 — внутренняя ручка двери переднего пассажира с рычагом управления центральным замком;
19 — блок управления климат-контролем;
20 — переключатель обогрева сиденья переднего пассажира;
21 — заглушка;
22 — прикуриватель;
23 — выключатель обогрева заднего стекла (стекла двери багажного отделения);
24 — рычаг переключения передач;
25 — рычаг стояночного тормоза;
26 — выключатель обогрева ветрового стекла;
27 — переключатель обогрева сиденья водителя;
28 — педаль «газа»;
29 — педаль тормоза;
30 — педаль сцепления;
31 — выключатель зажигания




Органы управления автомобиля с автоматической коробкой передач:
1 — педаль тормоза;
2 — педаль «газа»;
3 — рычаг выбора передач
