Fiat Albea. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель (замок) зажигания с механическим запорным устрой­ством и электрической контактной частью расположен с правой сто­роны рулевой колонки под рулевым
колесом. Электрическая контакт­ная часть выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания.



ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

У выключателя зажигания прове­ряют правильность замыкания кон­тактов при различных положениях ключа и работу противоугонного устройства. Для проверки контакт­ной группы воспользуйтесь тесте­ром в режиме «прозвонки» цепи: в каждом положении ключа в замке проверьте по схеме электрообору­дования правильность замыкания контактов замка.





ЗАМЕНА КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ И АНТЕННОГО КОЛЬЦА ИММОБИЛИЗАТОРА





Вам потребуются: две отверт­ки с плоским лезвием.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Снимите рулевое колесо (см. «Снятие и установка рулевого ко­леса», с. 211).









4.   ... снимите нижнею часть кожуха рулевой колонки

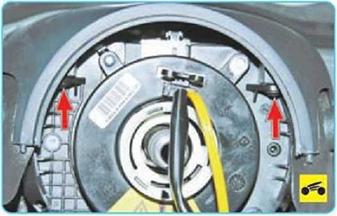

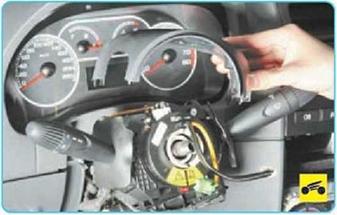

5.   Выверните два винта крепле­ния верхней части кожуха...









7.     Ослабьте затяжку хомута креп­ления соединителя подрулевых пе­реключателей...

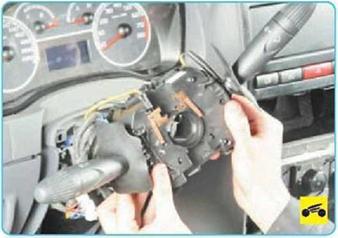

8.     ...снимите его с корпуса руле­вой колонки и отведите в сторону.

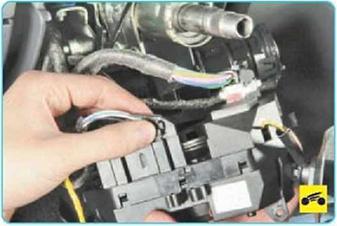

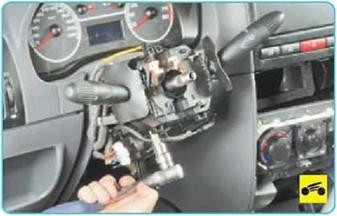

9.        Отсоедините колодки жгута проводов от соединителя подруле- вых переключателей и снимите его полностью.





10.

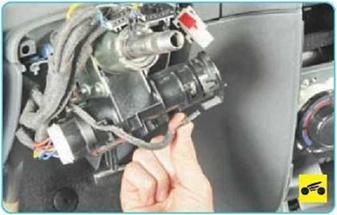

Отсоедините колодку жгута проводов от вывода антенного кольца иммобилизатора...

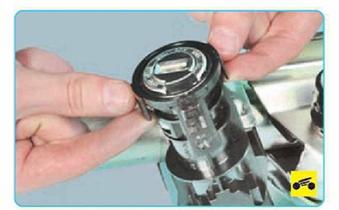

11. ...сожмите два фиксатора...



12.   ...и снимите антенное кольцо иммобилизатора.

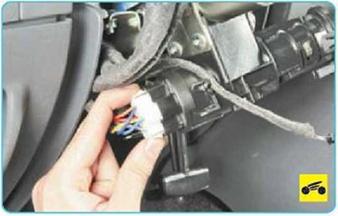

13.   Отсоедините колодки жгутов проводов от выводов контактной группы выключателя (замка) зажи­гания.






14.     Двумя отвертками с плоским лезвием отожмите два фиксатора контактной группы, расположен­ные по бокам выключателя (замка) зажигания, и снимите контактную группу.

ПРИМЕЧАНИЕ

Для наглядности показано на снятой ру­левой колонке.

15.     Установите детали в порядке, обратном снятию.



Fiat Albea. СНЯТИЕ И УСТАНОВКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ



Выключатель (замок) зажигания установлен на рулевой колонке и закреплен двумя болтами с само- срывными головками, поэтому для его замены болты необходимо уда­лить зубилом или высверлить элек­тродрелью. Выключатель (замок) зажигания можно заменить, не снимая рулевую колонку, но для удобства вы можете ее снять (см. «Снятие и установка рулевой ко­лонки», с. 212).

Вам потребуются: отвертки с плоским и крестообразным лезвием, зубило, молоток.

1.Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.Снимите кожух рулевой колон­ки (см. «Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизат** ра», с. 265).






В данном подразделе снятие выключателя показано на снятой рулевой колонке.

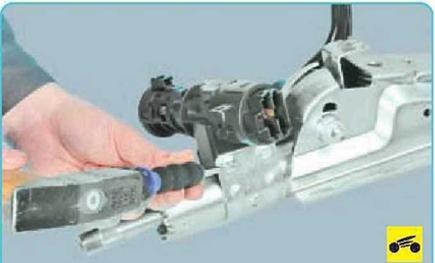

5.     Выверните самосрывные бол­ты крепления выключателя, нанося удары молотком через зубило по касательной против часовой стрелки, и снимите выключатель (замок) зажигания вместе с крон­штейном его крепления к рулевой колонке.

6.     Установите детали в порядке, обратном снятию.
