МОНТАЖНЫЕ БЛОКИ

Fiat Albea. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания эле­ктрооборудования автомобиля за­щищено плавкими предохраните­лями. Мощные потребители тока подключены через реле. Предо­хранители и реле установлены в монтажных блоках, которые нахо­дятся в салоне автомобиля и в под­капотном пространстве.


Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), располо­женном в левом торце панели при­боров под пластмассовой крыш­кой. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

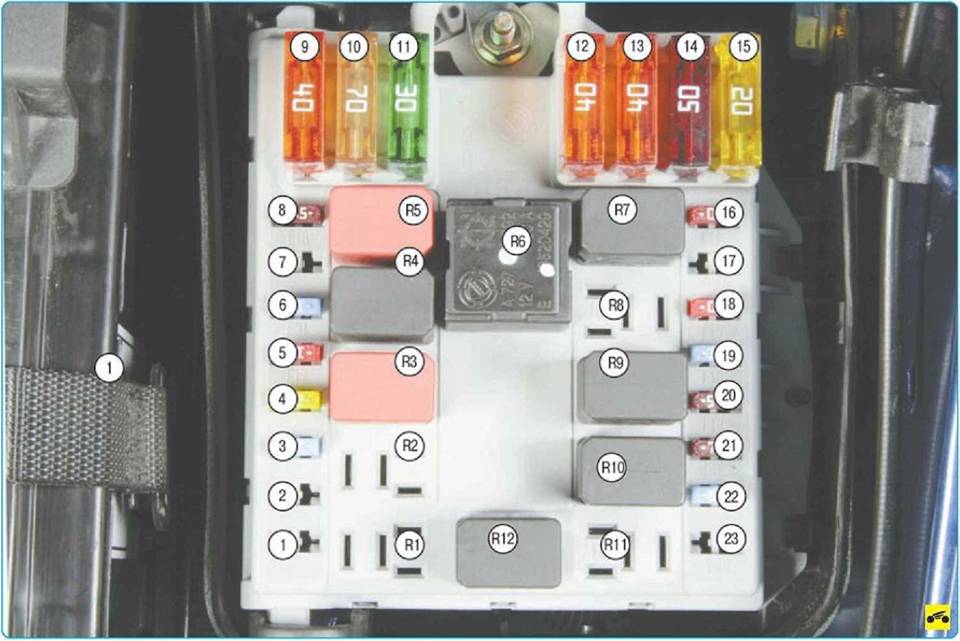

Кроме того, предохранители, ре­ле и плавкие вставки расположены в монтажном блоке, установлен­ном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.2, крышка мон­тажного блока снята)...

В табл. 10.2 указано назначение предохранителей, плавких вставок и реле в монтажном блоке, уста­новленном в моторном отсеке, но на конкретной модели автомо­биля некоторые цепи, указанные в таблице, могут отсутствовать

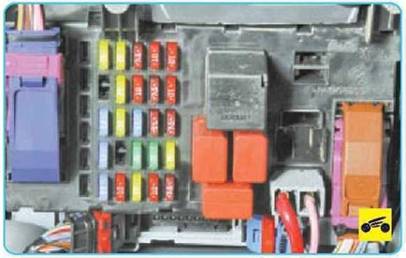

1.      Для получения доступа к мон­тажному блоку предохранителей, расположенному в салоне...



2.      ...выверните два винта крепле­ния и снимите крышку.

ПРИМЕЧАНИЕ





На внутреннюю стороне декоративной крышки нанесена схема                                          расположения

предохраните

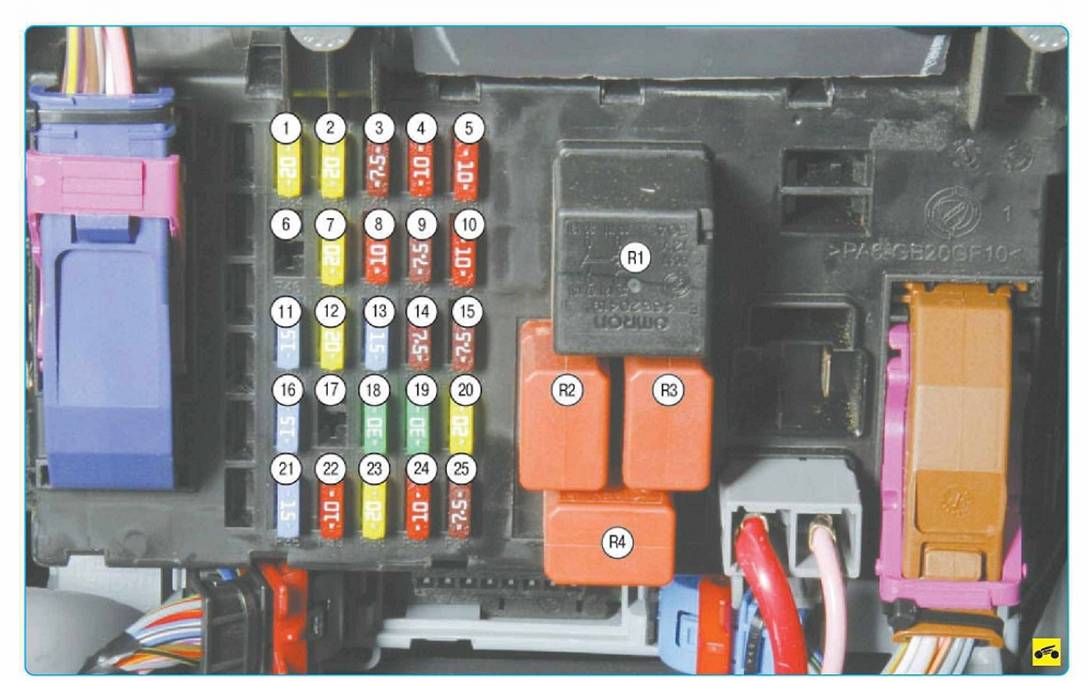

Рис. 10.1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне



НОМЕРА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ

Таблица 10.1

Номер предохранителя (сила тока, А)/реле	Цвет предохранителя	Защищаемая цепь
1(20)	Желтый	Электростеклоподъемник правой задней двери
2(20)	Желтый	Электростеклоподъемник правой передоей двери
3 (7,5)	Коричневый	Зажигание
4(10)	Красный	Зажигание
5(10)	Красный	Левая фара ближнего света
6(25)	Красный	Резерв
7(20)	Желтый	Электростеклоподъемник левой задней двери
8(10)	Красный	Стоп-сигналы
9 (7,5)	Коричневый	Электронный блок управления антиблокировочной системой тормозов (ABS)
10(10)	Красный	Правая фара ближнего света
11(15)	Синий	Обогрев сидений
12(20)	Желтый	Электростеклоподъемник левой передней двери
13(15)	Синий	Включение габаритных огней
14(7,5)	Коричневый	Подушка безопасности
15(7,5)	Коричневый	Освещение номерного знака, подсветка панели управления отопи­телем,подсветка прикуривателя, аудиомагнитолы, пепельницы
16(15)	Синий	Стеклоочиститель заднего стекла
17(15)	Синий	Обогрев наружных зеркал заднего вида
18(30)	Зеленый	Стеклоочиститель и стеклоомыватель ветрового окна
19(30)	Зеленый	Обогрев заднего стекла
20(10)	Красный	Прикуриватель
21 (15)	Синий	Сабвуфер
22(10)	Красный	Автомагнитола
23 (20)	Желтый	Центральный замок
24(10)	Красный	Выключатель аварийной сигнализации
25 (7,5)	Коричневый	Зажигание
R1	—	Главное реле
R2	—	Реле обогрева заднего стекла
R3	—	Реле зажигания
R4	—	Реле ближнего света фар



3.            Прежде чем заменить пере­горевший предохранитель, выяс­ните причину его перегорания и устраните ее. При поисках не­исправности просмотрите ука­занные в табл. 10.1 цепи, которые защищает данный предохрани­тель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители пе­ремычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычка­ми - это может привести к поврежде­нию электрических приборов и даже к пожару.

4.       Используя специальный пласт­массовый пинцет, извлеките заме­няемый предохранитель.

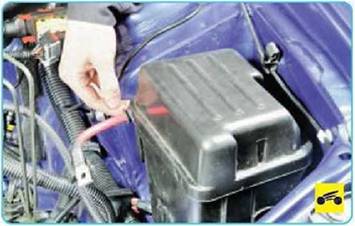

5.       Для доступа к предохраните­лям и реле монтажного блока, рас­положенного в подкапотном про­странстве...

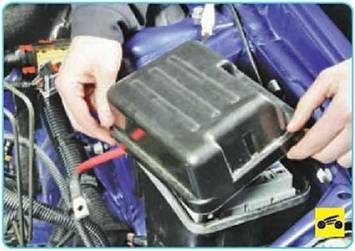

6.       ...поддев край крышки мон­тажного блока реле и предохрани­телей...

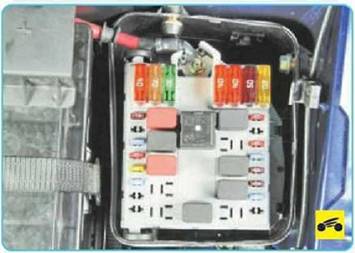

7.    ...снимите крышку. ПРИМЕЧАНИЕ

На внутреннюю сторону крышки мон­тажного блока реле и предохранителей, расположенного в моторном отсеке, на­несена схема расположения реле, пре­дохранителей и плавких вставок.


В специальных гнездах корпуса мон­тажного блока закреплены запасные предохранители.

8.       При необходимости извлеките реле или плавкую вставку, покачи­вая их из стороны в сторону.

9.       Для замены предохранителей используйте специальный пинцет.

10.  Установите детали в порядке, обратном снятию.
