Дэу Джентра (2013+). Снятие механизма управления коробкой передан

Дэу Джентра (2013+). Снятие механизма управления коробкой передан

Механизм управления коробкой передач в сборе снимаем для замены тяги управления или ее направляющей

втулки, корпуса механизма управления, подшипников кулисы механизма. Работу выполняем на смотровой канаве или эстакаде.

Устанавливаем рычаг переключения передач в нейтральное положение.

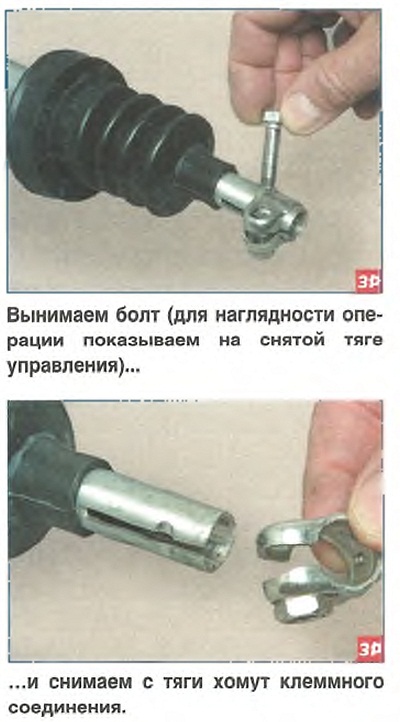

В моторном отсеке отворачиваем болт

клеммного соединения тяги управления коробкой передач с входным валом привода и сдвигаем тягу с входного вала (см. «Снятие коробки передач», с. 137).

Рычаг переключения передач можно заменить, не демонтируя корпус механизма управления, а сняв только облицовку туннеля пола.

Для наглядности показываем снятие рычага на демонтированном корпусе
механизма управления.

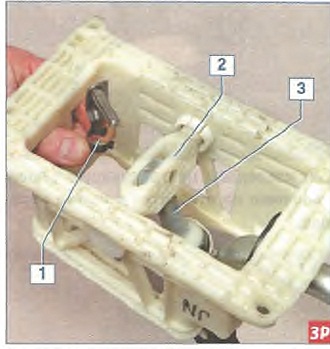

Отведя пружинный фиксатор оси 1 рычага от стержня 3 рычага, вынимаем
ось из отверстий в рычаге и кулисе 2.

Выводим рычаг из отверстий тяги и кулисы.

При необходимости вынимаем опоры подшипников кулисы из отверстий корпуса и вынимаем кулису с подшипниками.

Заменив вышедшие из строя детали, собираем и устанавливаем механизм управления коробкой передач в обратной последовательности.

После установки регулируем привод

управления коробкой передач (см. «Регулировка привода управления коробкой передач», с. 136),
