Daewoo Nexia 2008 года. СНЯТИЕ ИСПАРИТЕЛЯ
Разряжаем систему кондиционирования.
Снимаем радиатор отопителя (см. «Снятие радиатора отопителя», с. 260). Головкой «на 7» отворачиваем три самореза крепления термоизоляционного кожуха к корпусу отопителя.
|

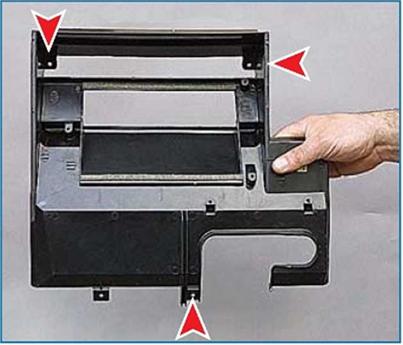

Стрелками показаны места крепления кожуха к корпусу отопителя |
|
|
Снимаем кожух.
Снизу моторного отсека поочередно отворачиваем накидные гайки трубок подвода и отвода хладагента, удерживая штуцера патрубков испарителя от проворачивания.
|
|

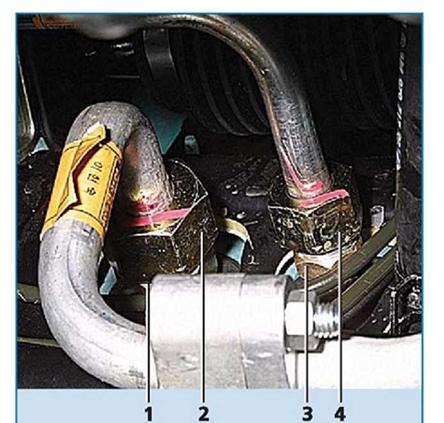

Место соединения трубопроводов с патрубками испарителя в щитке передка:
1 - штуцер отводящего патрубка (ключ «на 27»);
2 - гайка крепления отводящей трубки (ключ «на 32»); 3 - штуцер подводящего патрубка (ключ «на 20»); 4 - гайка крепления подводящей трубки (ключ «на 22»)
|
В салоне головкой «на 7» с удлинителем отворачиваем два самореза крепления кронштейна испарителя и два самореза крепления хомута патрубков испарителя. |
Вынимаем испаритель, выводя его патрубки из отверстий в щитке передка. Установку испарителя проводим в обратной последовательности. Заправляем систему кондиционирования хладагентом на специализированной станции.
