Daewoo Nexia 2008 года. СНЯТИЕ РАДИАТОРА ОТОПИТЕЛЯ
Работу выполняем на эстакаде или смотровой канаве.
Сливаем охлаждающую жидкость из двигателя (см. «Замена охлаждающей жидкости», с. 27).
Снимаем верхнюю и нижнюю консоли панели приборов (см. «Снятие панели приборов», с. 250).
|

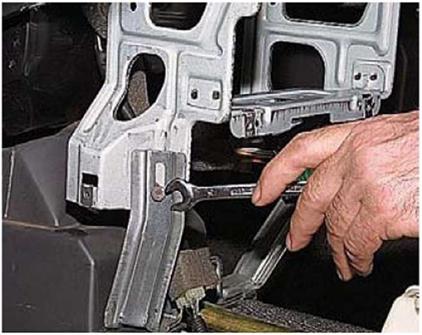

Ключом «на 10» отворачиваем два болта крепления каркаса консоли панели приборов к кронштейну. |
|

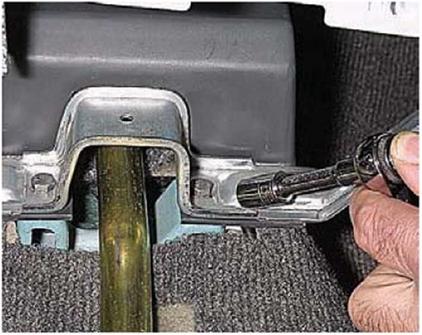

Головкой «на 10» отворачиваем два болта крепления кронштейна... |
|

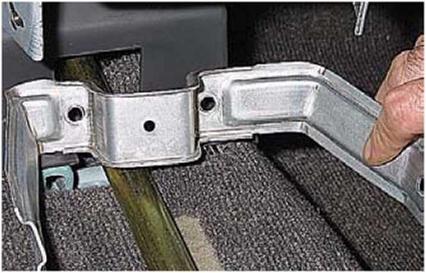

и снимаем кронштейн. |
|

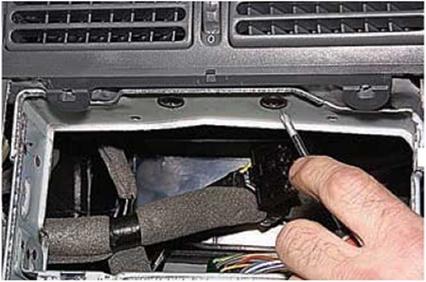

Крестообразной отверткой отворачиваем два винта верхнего... |
|
|
...и два винта нижнего крепления каркаса консоли панели приборов.
|

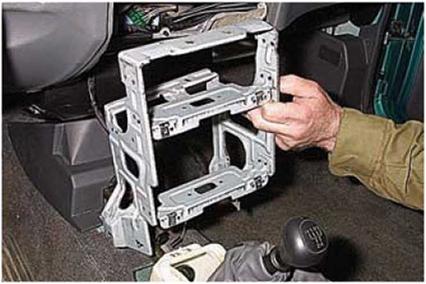

Снимаем каркас. |
|
Снимаем защитный кожух. |
|

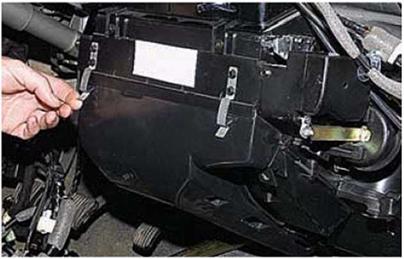

Освободив две пружинные защелки... |
|
|

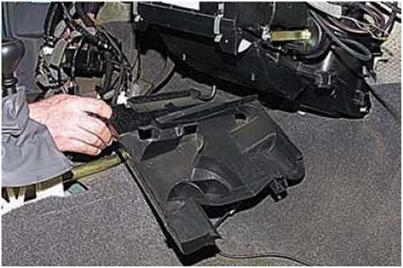

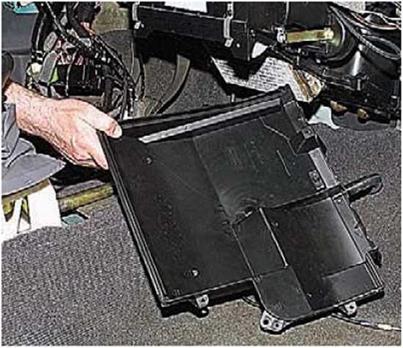

...вынимаем нижнюю крышку кожуха отопителя.
Головкой «на 7» отворачиваем девять саморезов крепления кожуха радиатора отопителя.
|
Стрелками показаны места крепления кожуха радиатора отопителя. |
|
|
Снимаем кожух.
Снизу моторного отсека сжимаем пассатижами пружинные хомуты и сдвигаем их по шлангам патрубков радиатора отопителя, выходящих из щитка передка.
|

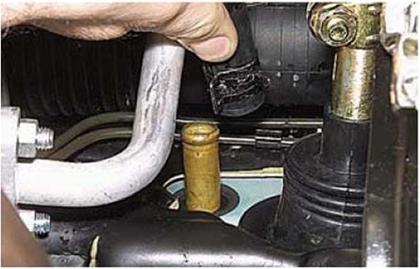

Отсоединяем шланги подвода... |
|

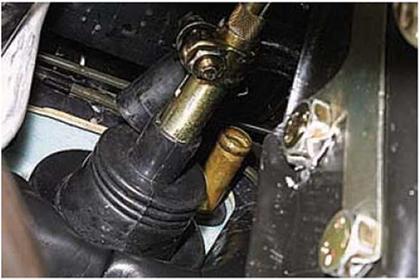

...и отвода охлаждающей жидкости от патрубков. |
|

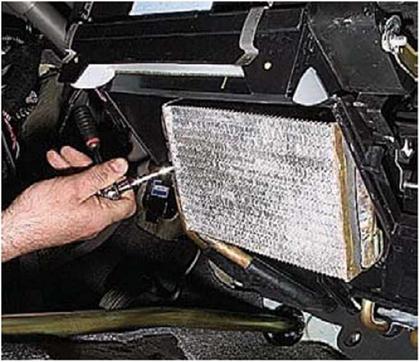

В салоне, под корпусом отопителя, головкой «на 7» с удлинителем отворачиваем саморез крепления левого держателя радиатора... |
|

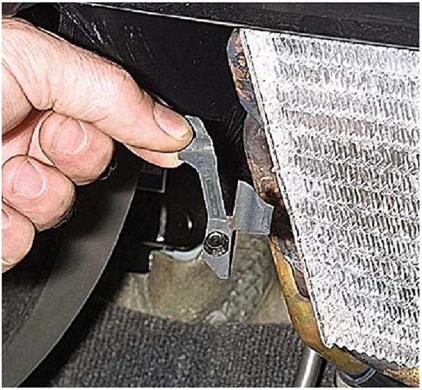

...и снимаем держатель. Аналогично отворачиваем саморез нижнего крепления правого держателя радиатора отопителя. |
...снимаем радиатор отопителя, выводя его патрубки из отверстий в щитке передка.
Установку радиатора отопителя проводим в обратной последовательности. Заправляем систему охлаждения жидкостью.
