Daewoo Nexia 2008 года. СНЯТИЕ НАПРАВЛЯЮЩЕГО КОЖУХА ВЕНТИЛЯТОРА
Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Отсоединяем колодку жгута проводов электродвигателя вентилятора (см. «Снятие электровентилятора отопителя», с. 257).
Отсоединяем колодку проводов дополнительного сопротивления (см. «Снятие дополнительного сопротивления электродвигателя вентилятора»). Отсоединяем трос привода дроссельной заслонки от сектора дроссельного узла (см.«Замена троса привода дроссельной заслонки», с. 124). Снимаем рукав подвода воздуха к дроссельному узлу в сборе с дополнительным резонатором впускного воздушного тракта.
Направляющий кожух снимаем вместе с вентилятором.
|
Накидным ключом «на 10» отворачиваем гайку верхнего крепления направляющего кожуха к щитку передка с правой стороны... |
|
...и гайку с левой стороны. |
|
Тем же инструментом отворачиваем саморез крепления кожуха, расположенный под шумоизоля- цией... |
|
...и саморез, расположенный около вакуумного усилителя тормозов. |
|

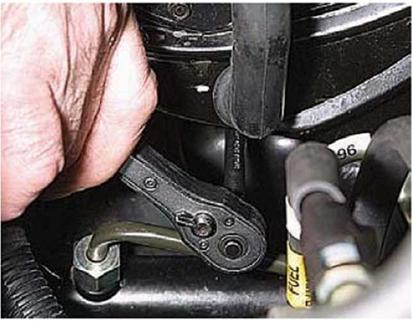

Головкой «на 10» с удлинителем отворачиваем саморез (под вентилятором)... |
|
...и гайку нижнего крепления кожуха (для наглядности показано при снятом кожухе). |
|

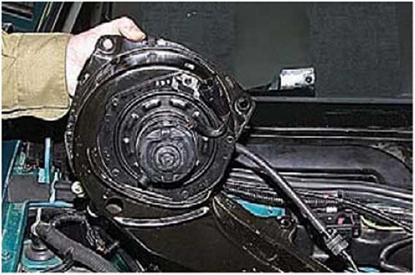

Снимаем кожух вместе с вентилятором (для наглядности показано при снятом капоте). |
|
|
Поверхности прилегания направляющего кожуха вентилятора к щитку передка и кожуху забора наружного воздуха уплотнены резиновыми прокладками. Устанавливаем направляющий кожух электровентилятора отопителя в обратной последовательности
