Daewoo Nexia 2008 года. СНЯТИЕ ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Снимаем вентилятор отопителя для замены его электродвигателя. Электровентилятор отопителя крепится к направляющему кожуху, прикрепленному в правой части моторного отсека к щитку передка.
Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.
Снимаем рукав подвода воздуха к дроссельному узлу в сборе с дополнительным резонатором впускного воздушного тракта.
Отсоединяем колодку жгута проводов от контактного разъема регулятора холостого хода (см. «Снятие регулятора холостого хода», с. 124).
|

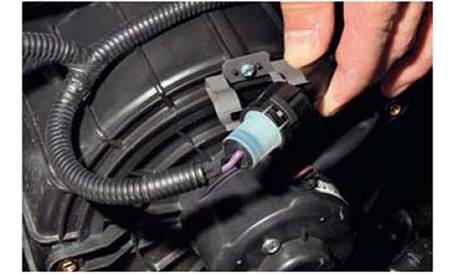

Выводим колодки проводов электровентилятора из крепежного кронштейна... |
|

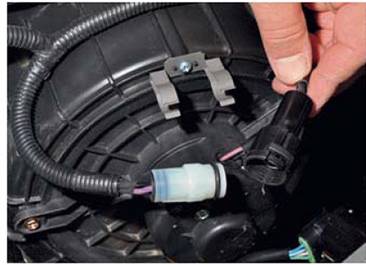

и разъединяем колодки.

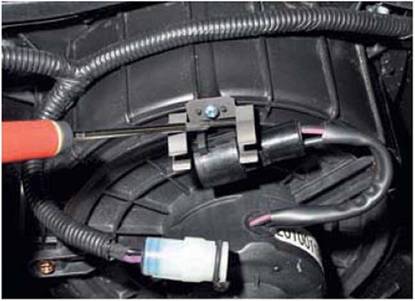

Крестообразной отверткой отворачиваем саморез верхнего крепления электровентилятора... |
|
|
...и снимаем его вместе с кронштейном колодок проводов.
|

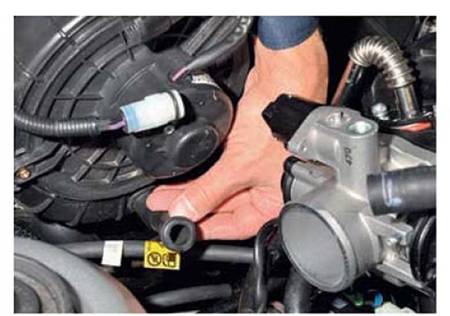

Отсоединяем от электродвигателя резиновый шланг. |
|
Головкой «на 7» отворачиваем три самореза крепления корпуса электровентилятора отопителя... |
|
|

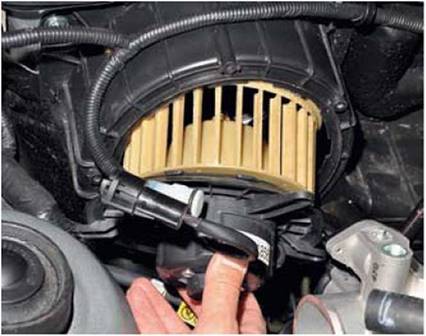

...поворачиваем его против часовой стрелки и извлекаем электродвигатель в сборе с крыльчаткой из направляющего кожуха.
|
Ключом «на 8» отворачиваем гайку крепления крыльчатки к валу электродвигателя... |
|
|
И снимаем её
|
|
Снимаем с вала упорную шайбу.
Перед установкой электровентилятора очищаем полость направляющего кожуха от попавших туда листьев и грязи. Сборку и установку электровентилятора выполняем в обратной последовательности.
