Daewoo Nexia 2008 года. СНЯТИЕ КЛАПАНА ПРОДУВКИ АДСОРБЕРА ДВИГАТЕЛЯ F16D3, A15SMS



Снимаем клапан для замены. Неисправность электромагнитного кла­пана продувки адсорбера может вызвать нестабильную работу двигате­ля на режиме холостого хода, повышен­ную токсичность отработавших газов и снижение топливной экономичности.

На автомобиле с двигателем F16D3

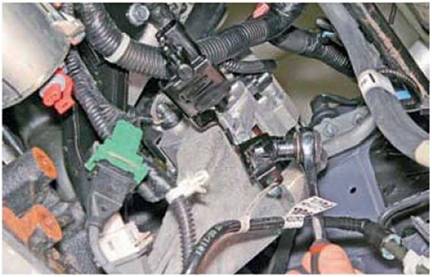

работу по демонтажу клапана выпол­няем на смотровой канаве или эстака­де. Для наглядности показываем опе­рации при снятых с кронштейна впускного трубопровода вакуумном резервуаре и клапане системы изме­нения длины впускного тракта.

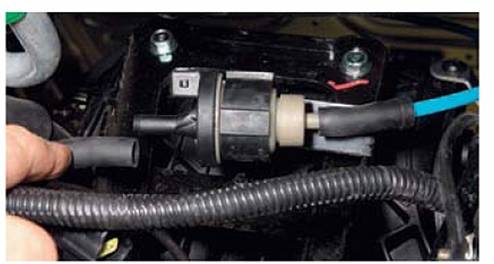

Отсоединяем от левого штуцера клапана наконечник трубки под­вода паров топлива во впускной трубопровод...






...а от правого штуцера — наконеч­ник трубки подвода паров топлива из адсорбера.





Устанавливаем клапан продувки адсор­бера в обратной последовательности.

На автомобилях с двигателем A15SMS

встречаются два варианта установки клапана продувки адсорбера.

В том случае, если клапан закреплен на щитке передка, операции по его снятию аналогичны операциям на автомобиле с двигателем F16D3.

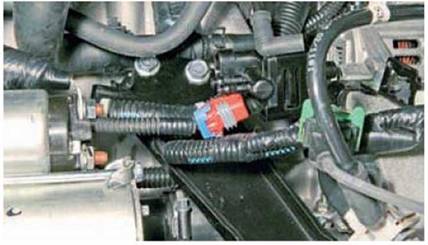

В том случае, если клапан продувки адсорбера прикреплен к кронштейну генератора, операции по снятию кла­пана выполняем на смотровой канаве или эстакаде.

Отсоединяем от штуцеров клапана наконечники трубок подвода и отвода паров топлива.









...отсоединяем колодку жгута про­водов от разъема клапана.









...и снимаем кронштейн в сборе с клапаном.

Поддев отверткой фиксатор, вынима­ем клапан из кронштейна. Устанавливаем клапан продувки адсорбера в обратной последователь­ности.
