Daewoo Nexia 2008 года. СНЯТИЕ ВАКУУМНОГО РЕЗЕРВУАРА И КЛАПАНА СИСТЕМЫ ИЗМЕНЕНИЯ ДЛИНЫ ВПУСКНОГО ТРАКТА ДВИГАТЕЛЯ F16P3

Вакуумный резервуар и электромагнитный клапан системы изменения длины впускного тракта двигателя снимаем для замены при выходе их из строя. Резервуар и клапан закреплены на кронштейне, который, в свою очередь, крепится к кронштейну впуского трубопровода. Работу выполняем на смотровой канаве или эстакаде.

Расположение на автомобиле вакуумного резервуара и электромагнитного клапана:

1 - стартер; 2 - кронштейн резервуара с клапаном; 3 - кронштейн впускного трубопровода; 4 - кронштейн генератора

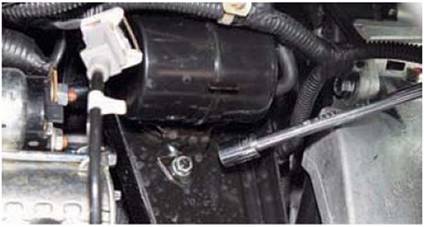

Головкой «на 10» отворачиваем две гайки (гайка верхнего крепления на

фото не видна) крепления кронштейна резервуара и клапана к кронштейну впускного трубопровода.

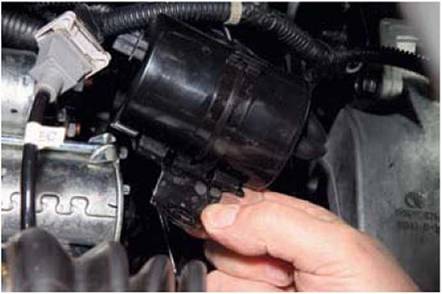

Снимаем со шпилек кронштейна впускного трубопровода кронштейн с резервуаром и клапаном.

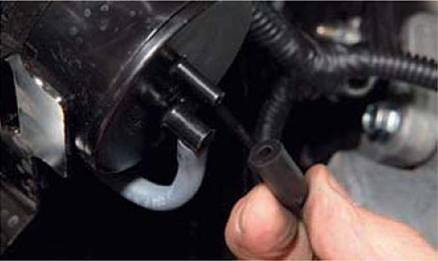

Снимаем со штуцера резервуара наконечник трубки подвода разрежения из впускного трубопровода.

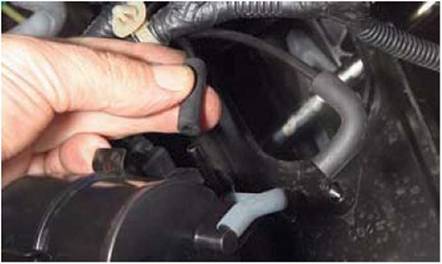

Снимаем со штуцера электромагнитного клапана наконечник трубки подвода разрежения к пневмокамере исполнительного механизма системы изменения длины впускного тракта.

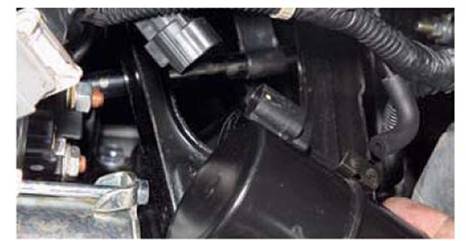

Нажав на фиксатор колодки жгута проводов системы управления двигателем...

...отсоединяем колодку от разъема клапана и снимаем кронштейн с резервуаром и клапаном.

Отсоединяем от штуцера клапана резиновый шланг, соединяющий клапан и резервуар.

Нажав на фиксатор клапана

...сдвигаем клапан по направляющей кронштейна и снимаем клапан.

Для снятия резервуара, разжав хомут кронштейна, вынимаем из него вакуумный резервуар системы. Устанавливаем электромагнитный клапан и вакуумный резервуар системы изменения длины впускного тракта в обратной последовательности.
