Daewoo Nexia 2008 года. СНЯТИЕ ДАТЧИКА ФАЗ ДВИГАТЕЛЯ F16D3, A15SMS





Датчик фаз снимаем для проверки или замены, а также при ремонте головки блока цилиндров.

На автомобиле с двигателем F16D3

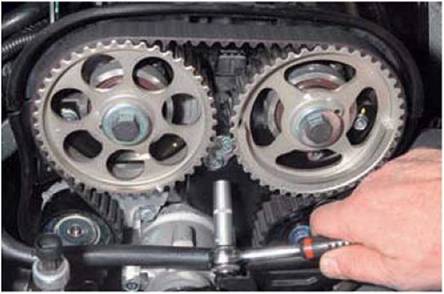

снимаем крышку двигателя (см. «Замена свечей зажигания», с. 31) и переднюю верхнюю крышку привода ГРМ (см. «Проверка состояния и заме­на ремня привода газораспредели­тельного механизма», с. 73). Болты крепления датчика фаз находятся в труднодоступном месте и велика вероятность при отворачивании уро­нить их внутрь между задней и нижней передней крышками привода ГРМ. Поэтому в зоне болтов закрываем щели между крышками ветошью.

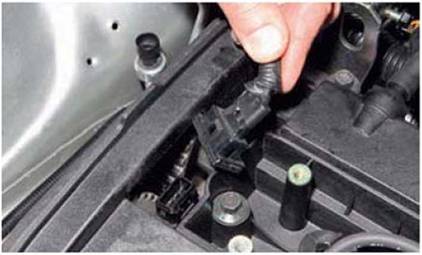

...отсоединяем колодку жгута от разъема датчика.









Снимаем датчик фаз.

Устанавливаем датчик фаз в обратной поел едовател ь н ости.

На автомобиле с двигателем A15SMS...

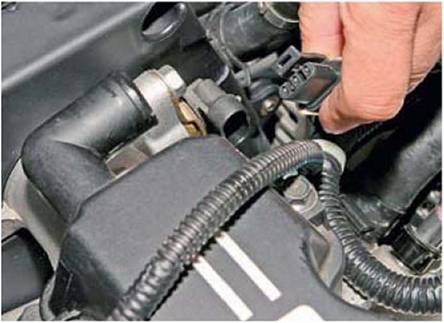

...при выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управле­ния двигателем (шланг вентиля­ции картера для наглядности снят с патрубка крышки головки блока цилиндров)...

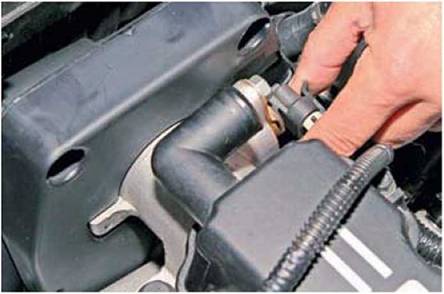

...и отсоединяем колодку жгута проводов от датчика.

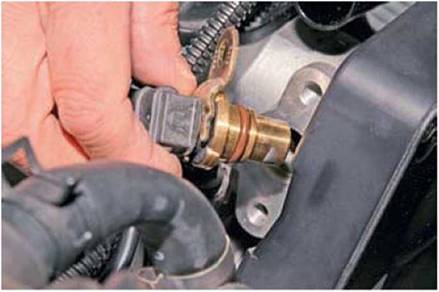

...и вынимаем датчик из гнезда корпуса подшипников.

Соединение датчика и корпуса под­шипников распределительного вала уплотнено резиновым кольцом.

Если уплотнительное кольцо датчика повреждено или резина потеряла эла­стичность, заменяем кольцо новым. Устанавливаем датчик фаз в обратной последовательности.
