Daewoo Nexia 2008 года. СНЯТИЕ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЯ F16D3, A15SMS
Электронный блок управления двигателем снимаем для замены или при
выполнении операций по ремонту автомобиля, связанных с возможностью
нанесения вреда электронным компонентам блока (например, при сушке
автомобиля в сушильной камере после окраски и т.д.).
Отсоединяем провод от «минусового» вывода аккумуляторной батареи.
На автомобиле с двигателем F16D3...
...вытягиваем фиксатор колодки жгута проводов системы управления двигателем...
|
|
...и отсоединяем колодку жгута проводов от разъема блока управления.
|

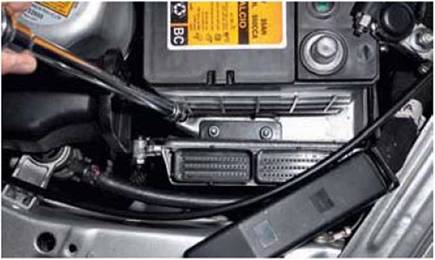

Головкой «на 10» отворачиваем две гайки переднего... |
|

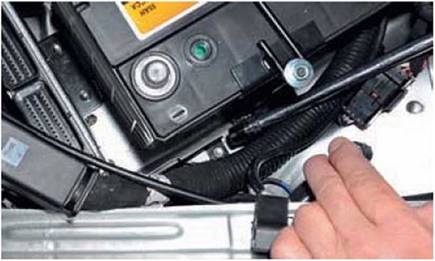

...и болт бокового крепления кронштейна блока управления. |
|

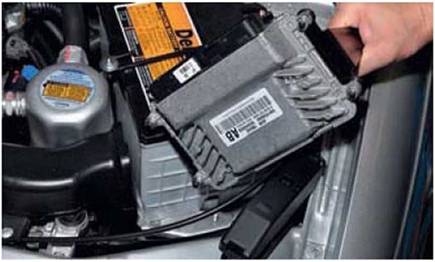

Снимаем блок управления в сборе с кронштейном. |
|
|

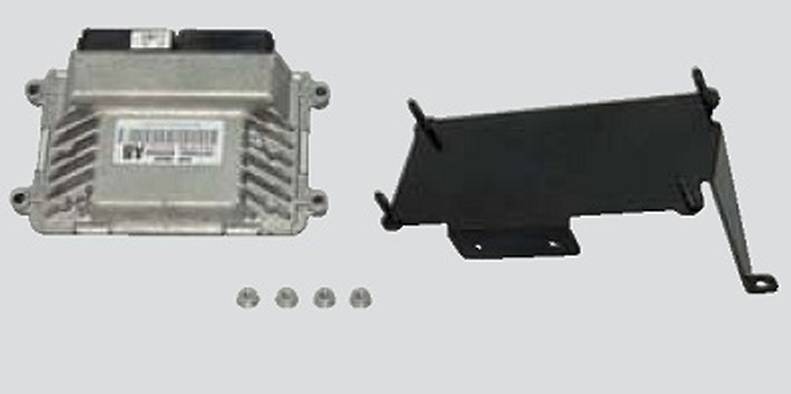

Головкой «на 10» отворачиваем четыре гайки крепления блока управления...
...и снимаем блок управления со шпилек кронштейна.
Устанавливаем электронный блок управления в обратной последовательности.
Для демонтажа блока управления на автомобиле с двигателем A15SMS
необходимо в салоне автомобиля снять облицовку правой боковины. Для этого, поддев шлицевой отверткой...
...и нижний фиксаторы облицовки боковины.
Снимаем облицовку боковины.
|
Нажав на фиксатор колодки жгута проводов... |

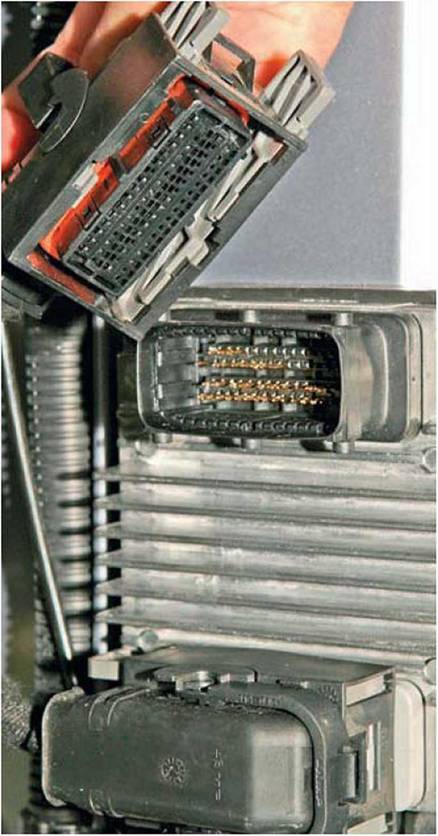

...и отсоединяем колодку жгута проводов от разъема блока управления.

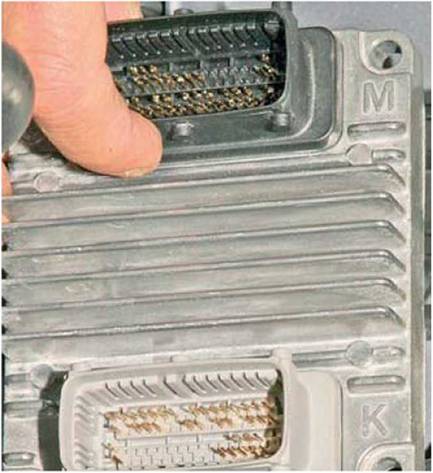

Аналогично отсоединяем от разъема блока управления другую колодку жгута проводов.
Ключом «на 10» отворачиваем три гайки крепления блока управления к кронштейну...
|
|
...и снимаем блок.
Устанавливаем электронный блок управления в обратной последовательности.
