Daewoo Nexia до 2008 года. Электросхемы

Daewoo Nexia до 2008 года. Электросхемы - часть 6

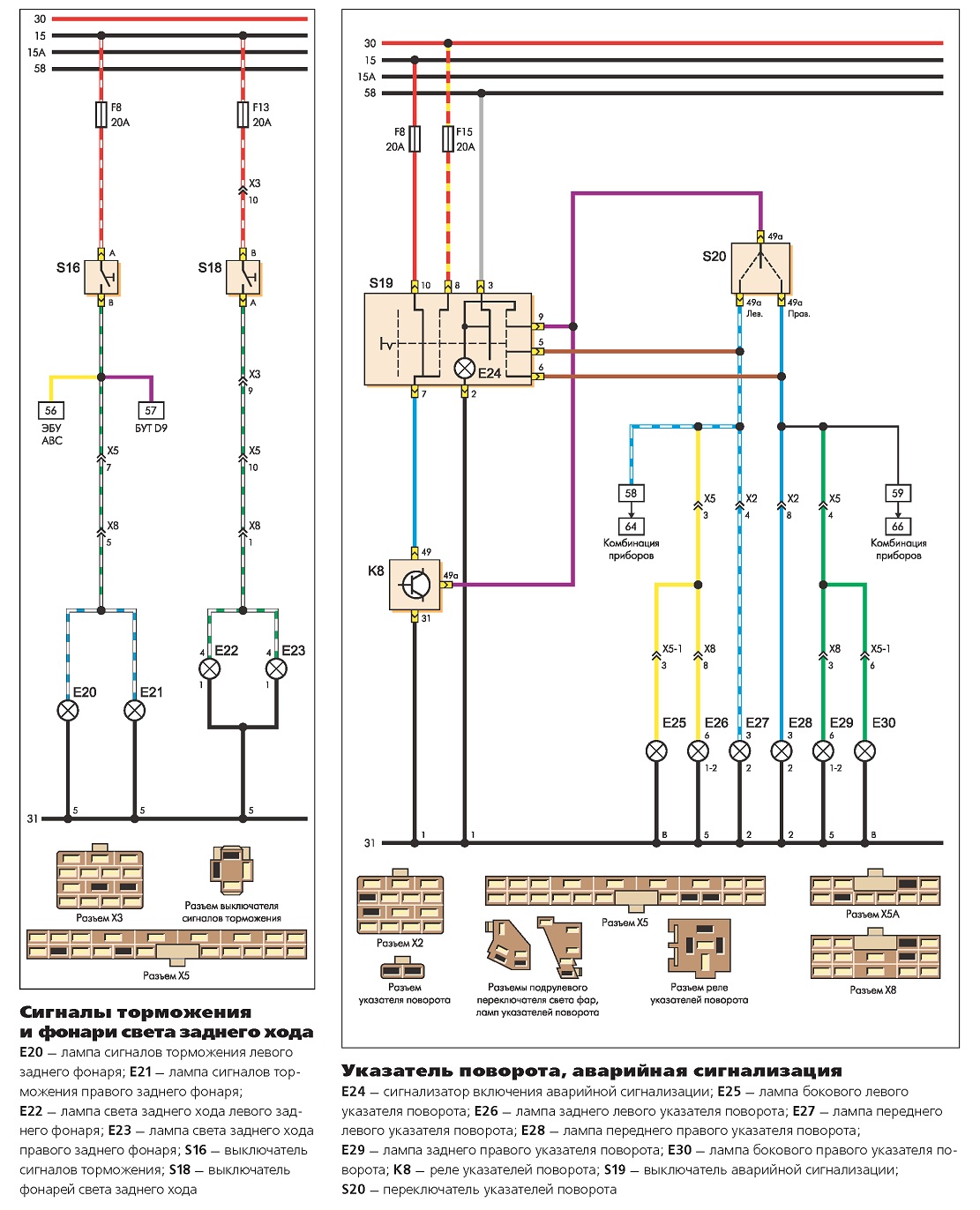

Сигналы торможения и фонари света заднего хода
E20 — лампа сигналов торможения левого заднего фонаря; E21 — лампа сигналов торможения правого заднего фонаря;
E22 — лампа света заднего хода левого заднего фонаря; E23 — лампа света заднего хода правого заднего фонаря; S16 — выключатель сигналов торможения; S18 — выключатель фонарей света заднего хода

Указатель поворота, аварийная сигнализация
E24 — сигнализатор включения аварийной сигнализации; E25 — лампа бокового левого указателя поворота; E26 — лампа заднего левого указателя поворота; E27 — лампа переднего левого указателя поворота; E28 — лампа переднего правого указателя поворота;
E29 — лампа заднего правого указателя поворота; E30 — лампа бокового правого указателя поворота; K8 — реле указателей поворота; S19 — выключатель аварийной сигнализации;
S20 — переключатель указателей поворота
