Daewoo Nexia до 2008 года. Электросхемы - часть 4

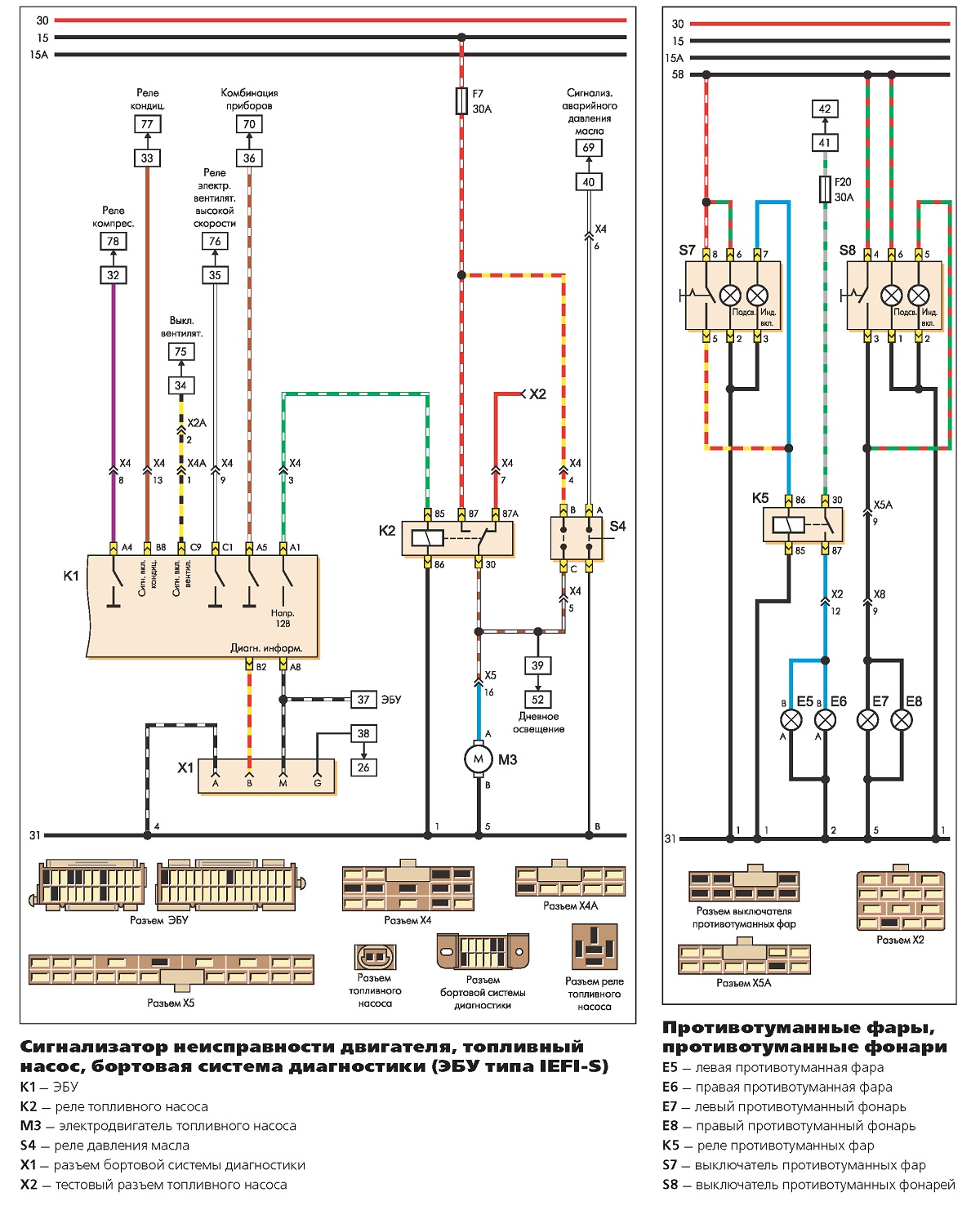

Сигнализатор неисправности двигателя, топливный насос, бортовая система
диагностики (ЭБУ типа IEFI-S)
K1 — ЭБУ
K2 — реле топливного насоса
M3 — электродвигатель топливного насоса
S4 — реле давления масла
X1 — разъем бортовой системы диагностики
X2 — тестовый разъем топливного насоса
Противотуманные фары, противотуманные фонари
E5 — левая противотуманная фара E6 — правая противотуманная фара E7 — левый
противотуманный фонарь E8 — правый противотуманный фонарь K5 — реле
противотуманных фар
57 — выключатель противотуманных фар
58 — выключатель противотуманных фонарей
Приборы освещения
E1 — лампа дальнего света левой фары E2 — лампа ближнего света левой фары E3 —
лампа дальнего света правой фары E4 — лампа ближнего света правой фары K3 — реле
выключателя габаритного освещения
K4 — реле включения фар
M4 — электродвигатель корректора левой
фары
M5 — электродвигатель корректора правой фары
R2 — блок управления корректора фар
55 — центральный выключатель света
56 — подрулевой переключатель света фар
