Daewoo Nexia до 2008 года. СНЯТИЕ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ
Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей. Два подрулевых переключателя установлены в соединителе на корпусе рулевой колонки.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
|
|

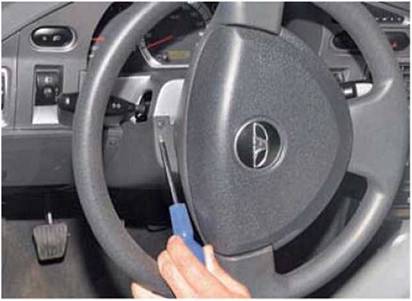

Поворачиваем рулевое колесо так, чтобы можно было отвернуть левый саморез соединения нижнего и верхнего кожухов рулевой колонки, и отворачиваем его крестообразной отверткой.
|
Аналогично отворачиваем правый саморез. |
|
Крестообразной отверткой отворачиваем три самореза крепления нижнего кожуха рулевой колонки... |
|
|
...и один саморез верхнего крепления нижнего кожуха к панели приборов (со стороны замка зажигания).
|

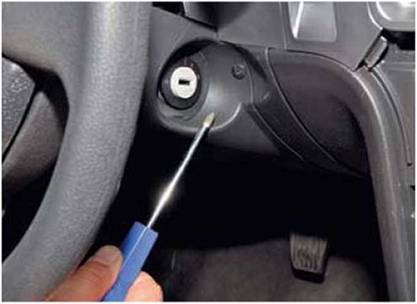

Поддев отверткой, снимаем декоративное кольцо с корпуса замка зажигания. |
|

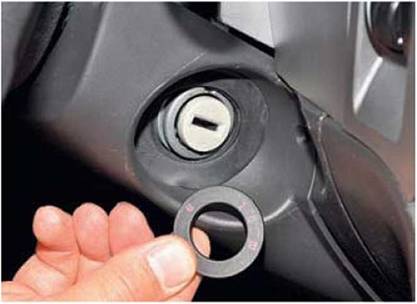

Снимаем резиновое уплотнительное кольцо с корпуса замка зажигания. |
|
Сдвигая нижний кожух вправо и выводя из него замок зажигания... |
|

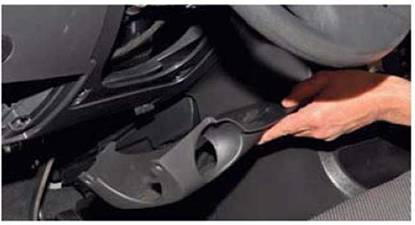

снимаем нижний кожух |
|
С обеих сторон поддеваем руками верхний кожух, выводя два его фиксатора из зацепления с панелью приборов... |
|
и снимаем кожух |
|
Сжав пальцами два фиксатора, вынимаем правый подрулевой переключатель из соединителя (для наглядности рулевое колесо снято). |
|
Отверткой отжимаем фиксаторы двух колодок жгутов проводов... |
|
...и отсоединяем от переключателя одну колодку жгута проводов... |
...и вторую колодку жгута проводов и снимаем правый подрулевой переключатель.
Аналогично снимаем левый подрулевой переключатель.
Для снятия соединителя снимаем рулевое колесо (см. «Снятие рулевого колеса», с. 179).
|
Ключом Тогх Т-15 отворачиваем два винта крепления соединителя к корпусу рулевой колонки. |
Снимаем соединитель...
...и отсоединяем наконечник провода от подпружиненного контакта звукового сигнала.
Устанавливаем подрулевые переключатели в обратной последовательности.
