Daewoo Nexia до 2008 года. СНЯТИЕ И РАЗБОРКА ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.
|

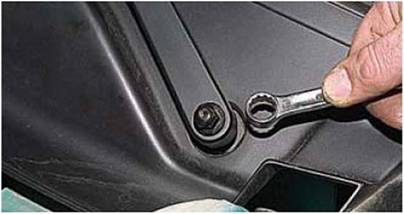

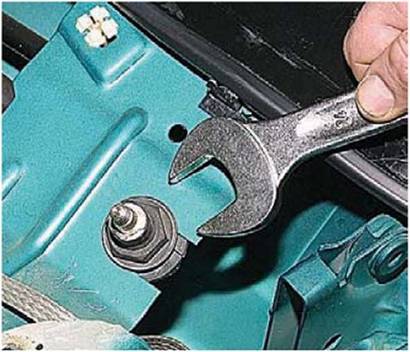

Накидным ключом «на 12» отворачиваем гайку крепления поводка стеклоочистителя (для наглядности капот снят). |
|
Покачивая, снимаем поводок. Аналогично снимаем другой поводок. |
|

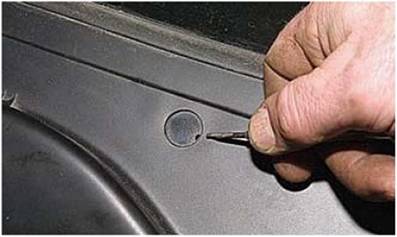

Отверткой поддеваем заглушку самореза крепления накладки ветрового стекла... |
|
|
...и вынимаем заглушку.
Аналогично вынимаем еще три заглушки.
|
Крестообразной отверткой отворачиваем шесть саморезов крепления накладок... |
|
...и снимаем их. |
|

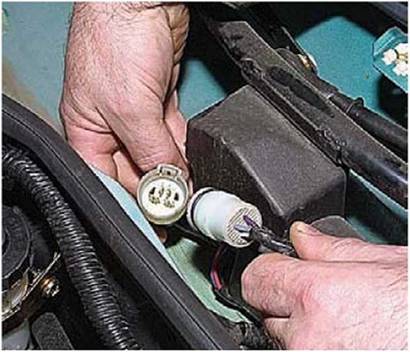

Отсоединяем колодку проводов моторедуктора стеклоочистителя. |
|
Ключом «на 24» отворачиваем гайку... ...и снимаем ее вместе с шайбой. |
|

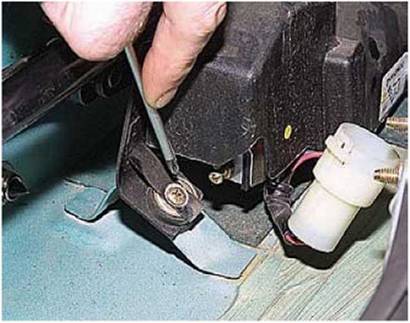

Крестообразной отверткой отворачиваем саморез крепления корпуса стеклоочистителя к кронштейну кузова. |
|

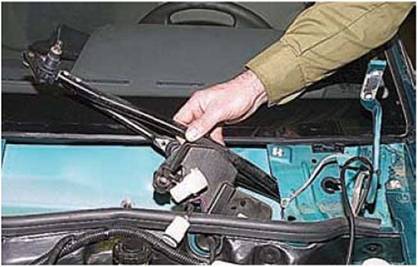

Извлекаем стеклоочиститель из ниши воздухопритока. |
|

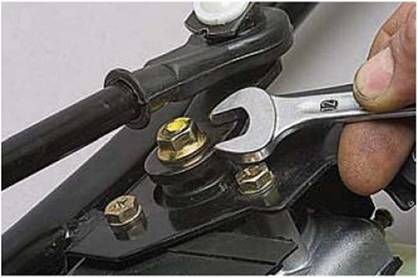

Ключом «на 12» отворачиваем гайку крепления кривошипа... |
|
...и, поддев отверткой, снимаем его со шлицев вала. |
|
Поддев отверткой стопорную скобу вала правого рычага... |
|
снимаем скобу |
|
...и шайбу. Аналогично снимаем скобу и шайбу левого рычага. |
|
Вынимаем из наконечников кронштейна валы рычагов. |
|

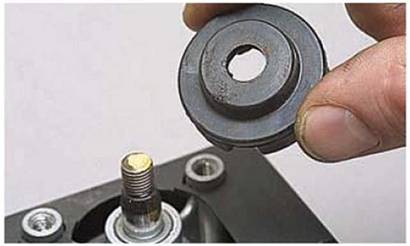

Снимаем с валов рычагов стеклоочистителя пружинные шайбы. |
|
|
Извлекаем из канавок в наконечниках кронштейна уплотнительные кольца валов.
Для замены смазки шарового шарнира прикладываем к рычагам усилие вдоль оси шарнира...
|
...и разъединяем рычаги Заменяем смазку новой. |
|
Ключом на «10» отворачиваем три болта крепления моторедуктора к кронштейну... |
|
|
...и отсоединяем кронштейн от моторедуктора.
|

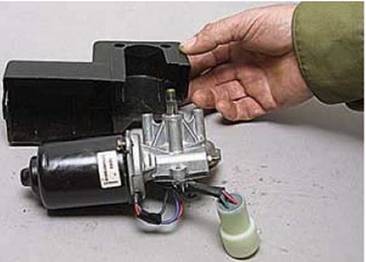

Снимаем с моторедуктора уплотнитель... |
|
|
и защитный кожух
|
Отгибаем скобу крепления жгута проводов. |
|
Крестообразной отверткой отворачиваем три самореза крепления крышки к корпусу моторедуктора... |
|
|

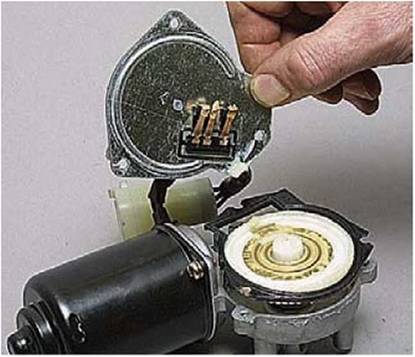

...и, отсоединив крышку, отводим ее в сторону.
|

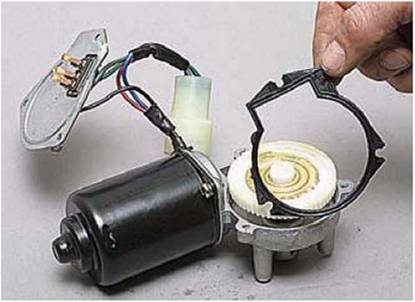

Сняв уплотнительную прокладку с корпуса... |
|
|
...извлекаем из него шестерню моторедуктора с валом.
|
|

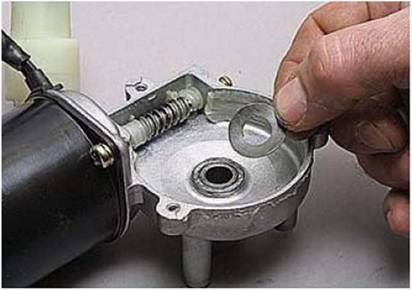

Снимаем опорную пружинную шайбу шестерни.
При необходимости заменяем шестерню моторедуктора, уплотнительные прокладки и зачищаем контакты концевого выключателя.
Для демонтажа якоря...
|

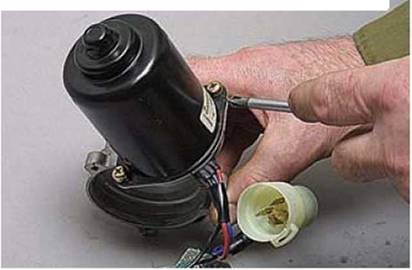

...крестообразной отверткой отворачиваем два винта крепления крышки электродвигателя к фланцу корпуса моторедуктора... |
|
|

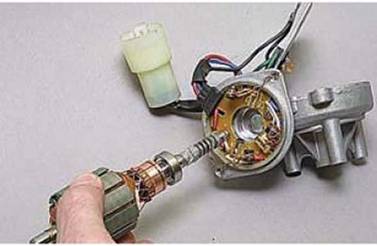

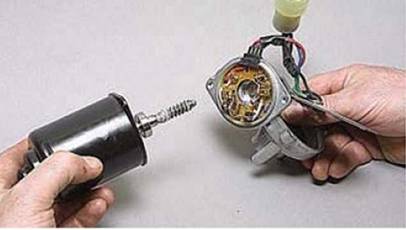

...и аккуратно, стараясь не повредить щетки, снимаем крышку вместе с якорем.
|
|
Извлекаем из крышки якорь, преодолевая притяжение двух постоянных магнитов.
|
|

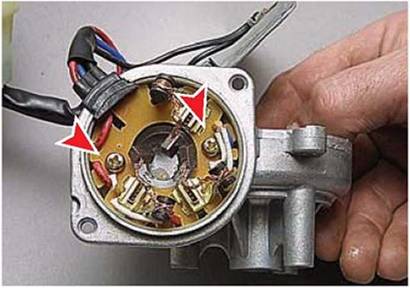

Щеткодержатель со щетками крепится к корпусу двумя винтами (показано стрелками).
При необходимости заменяем щеткодержатель, отвернув винты его крепления.
Для удобства монтажа якоря вдвигаем щетки в направляющие щеткодержателя и фиксируем в этом положении проволокой.
|
Устанавливаем якорь в корпус моторедуктора... ...и отвязываем проволоку. |
|
|

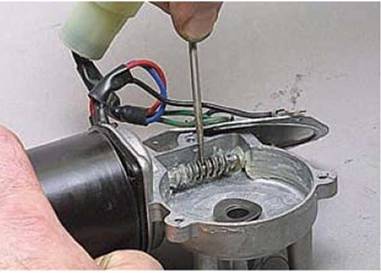

Вставляем отвертку враспор между стенкой корпуса и хвостовиком якоря и, удерживая хвостовик от перемещения, устанавливаем крышку электродвигателя.
Дальнейшую сборку и установку проводим в обратной последовательности. Надеваем клемму «минусового» провода на вывод аккумуляторной батареи. Чтобы кривошип занял правильное положение, подсоединяем колодку проводов моторедуктора, включаем стеклоочиститель подрулевым переключателем, после чего выключаем его и дожидаемся остановки электродвигателя. Закрепляем кривошип.

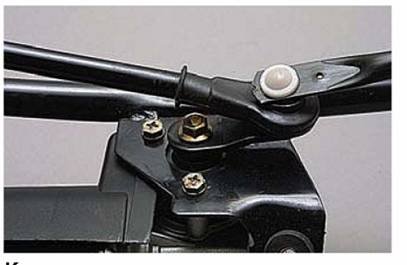

Кривошип при установке на вал должен быть расположен параллельно правому рычагу и направлен в его сторону.
