ЭЛЕКТРООБОРУДОВАНИЕ

ОПИСАНИЕ КОНСТРУКЦИИ

Электрооборудование автомобиля вы­полнено по однопроводной схеме: от­рицательные выводы источников и по­требителей электроэнергии соединены с «массой»: кузовом и основными агре­гатами, которые выполняют функцию второго провода. Бортовая сеть - по­стоянного тока, с номинальным напря­жением 12 В. При неработающем дви­гателе включенные потребители пита­ются от аккумуляторной батареи, а пос­ле пуска двигателя - от генератора пе­ременного тока со встроенным выпря­мителем и электронным регулятором напряжения. При работе генератора ак­кумуляторная батарея заряжается. Большая часть электрических цепей защищена плавкими предохранителя­ми. Мощные потребители (фары, электродвигатель вентилятора систе­мы охлаждения, электробензонасос и т.п.) подключаются через реле. Предохранители и реле находятся в монтажном блоке.


Daewoo Nexia до 2008 года. МОНТАЖНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ



Для доступа к монтажному блоку сни­маем защитную крышку в панели при­боров (см. «Предохранители и реле системы управления», с. 79).

На внутренней стороне крышки мон­тажного блока приведена схема распо­ложения предохранителей и реле в блоке. Номинал предохранителей, защищаемые ими цепи и назначение реле приведены в таблицах. Располо­жение предохранителей и реле в мон­тажном блоке см. на фото ниже.

Прежде чем установить новый предохранитель взамен перего­ревшего, выясните и устраните причину его перегорания. Не ис­пользуйте предохранители увели­ченного номинала или самодель­ные - это может привести к пере­горанию дорожек печатной платы блока, а возможно, и к пожару.



Цепи, защищаемые плавкими предохранителями

Обозначение предохранителя	Номиналь­ный ток, А	Защищаемые цепи
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	Надувная подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет) Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет) Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос, топливные оорсунки
F8	20	Указатели поворота, аварийная сигнализация Выключатель и лампы сигналов торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, прикуриватель, звуковой мелодичный сигнал
F14	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салона Фонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла Система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя
F20	30	Противотуманные фары

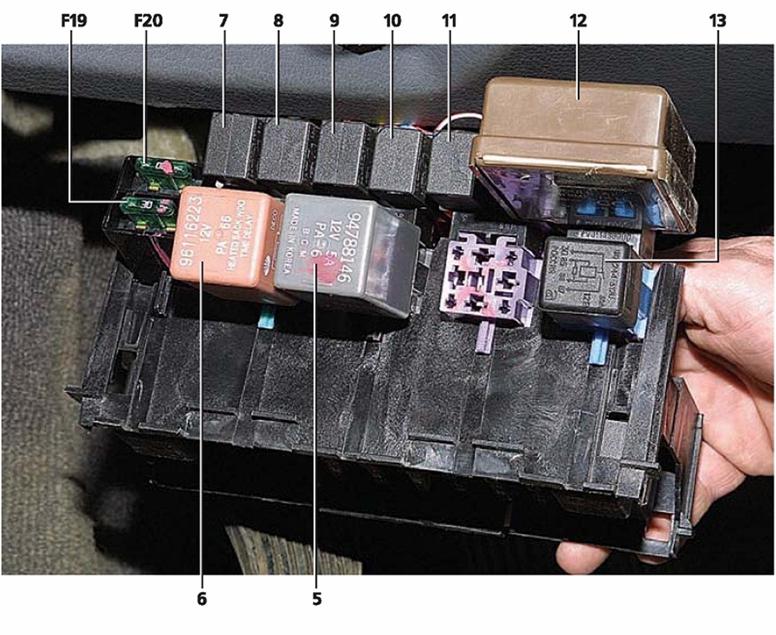

Расположение предохранителей и реле на наружной стороне монтажного блока





Расположение предохранителей и реле на внутренней стороне монтажного блока

При замене монтажного блока отсо­единяем клемму «минусового» про­вода от вывода аккумуляторной бата­реи. Освободив отверткой фиксато­ры, проталкиваем монтажный блок внутрь панели приборов и опускаем его на жгутах проводов.

Помечаем колодки проводов и только после этого отсоединяем их от блока. Перед установкой нового блока под­соединяем к нему колодки проводов, согласно нанесенным меткам. Устанав­ливаем монтажный блок в обратной последовательности.
