Daewoo Nexia до 2008 года. СНЯТИЕ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

Daewoo Nexia до 2008 года. СНЯТИЕ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

В салоне под панелью приборов...

...снимаем запорную скобу пальца толкателя...

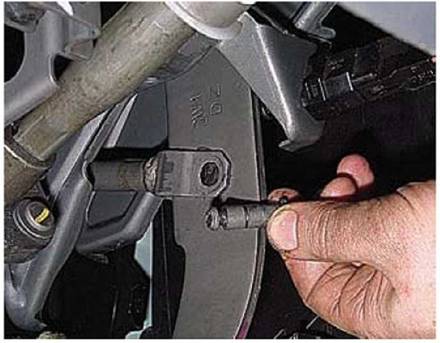

...и вынимаем палец

В моторном отсеке отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю (см. «Снятие главного тормозного цилиндра», с. 190). Не отсоединяя тормозные трубки от главного цилиндра, сдвигаем его вперед со шпилек усилителя.

Поддеваем отверткой штуцер трубки подвода разрежения к вакуумному усилителю...

...и отсоединяем штуцер с трубкой.

Для замены уплотнительной втулки штуцера извлекаем ее из корпуса усилителя.

Высокой головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя к щитку передка...

...и снимаем усилитель с кронштейнами в сборе.

Снимаем с толкателя гофрированный защитный чехол.

Размер между осью отверстия вилки толкателя и привалочной поверхностью вакуумного усилителя должен составлять 278,5 мм.

Для получения нужного размера...

...ключом «на 14» отворачиваем контргайку, удерживая ключом «на 13» регулировочную втулку толкателя.

Вращая втулку, добиваемся нужного размера. Затягиваем контргайку.

Если вакуумный усилитель необходимо заменить...

...накидным ключом или головкой «на 12» отворачиваем две гайки крепления кронштейна к корпусу усилителя.

Снимаем кронштейн. Аналогично отсоединяем другой кронштейн. Установку вакуумного усилителя проводим в обратной последовательности.
