Daewoo Matiz. ЭЛЕКТРОСХЕМЫ - ЧАСТЬ 4

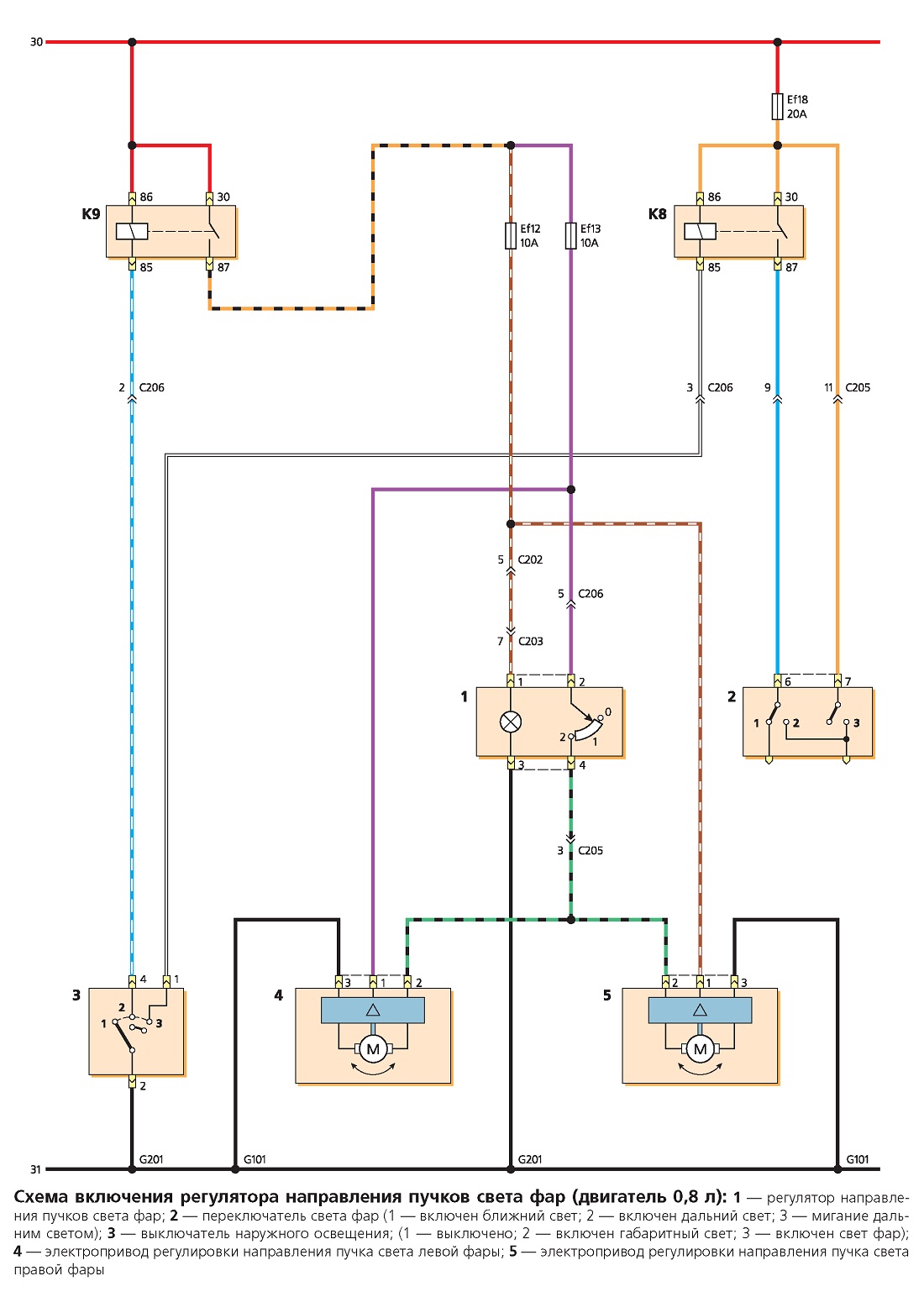

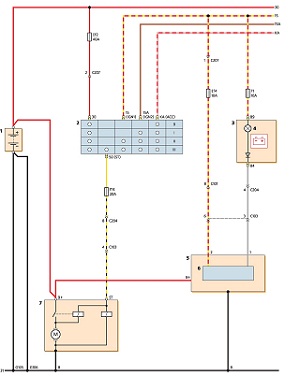

Daewoo Matiz. Электросхема включения регулятора направления пучков света фар (двигатель 0,8 л): 1 — регулятор направле-ния пучков света фар; 2 — переключатель света фар (1 — включен ближний свет; 2 — включен дальний свет; 3 — мигание дальним светом); 3 — выключатель наружного освещения; (1 — выключено; 2 — включен габаритный свет; 3 — включен свет фар);
4 — электропривод регулировки направления пучка света левой фары; 5 — электропривод регулировки направления пучка света правой фары

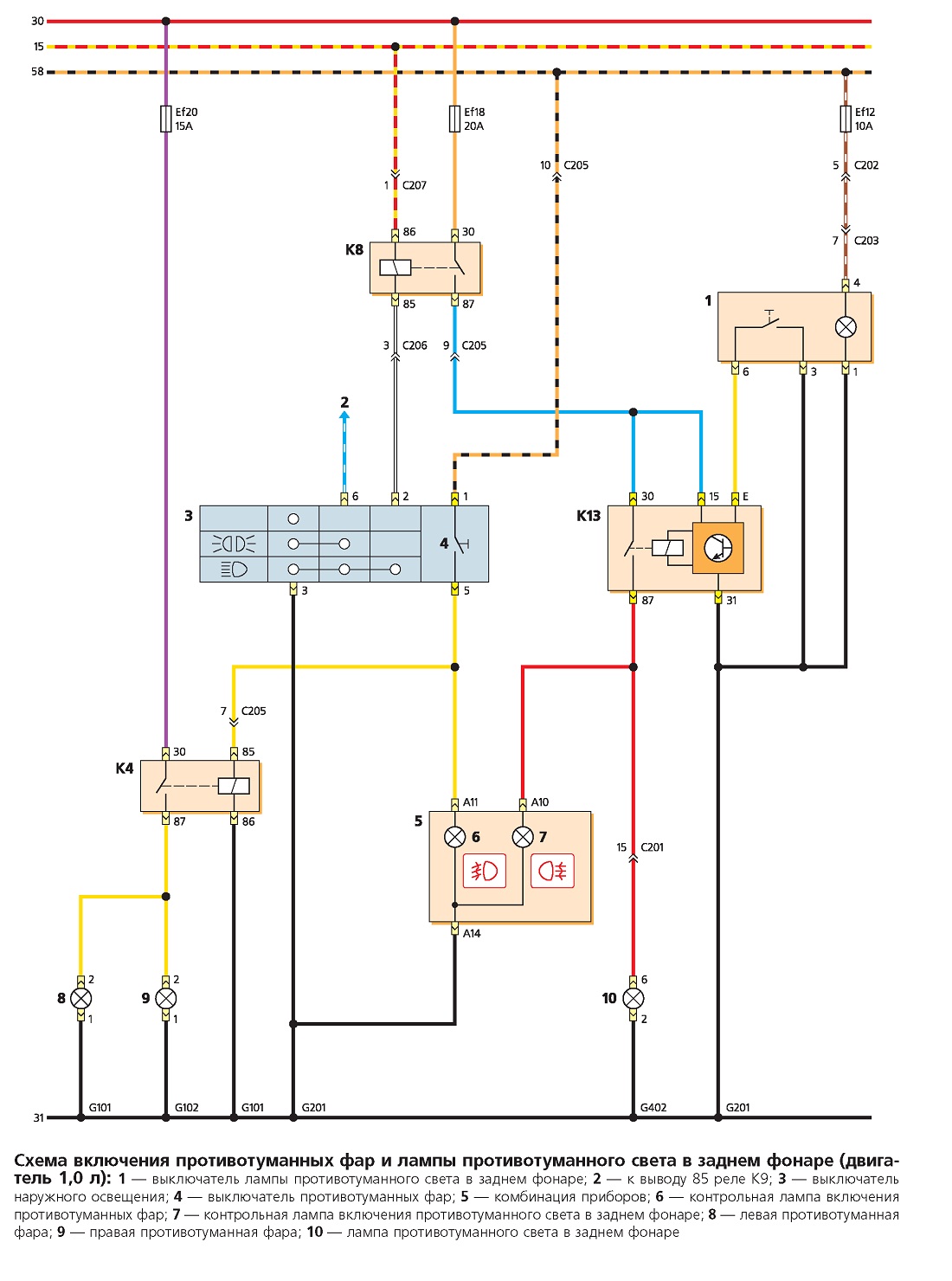

Daewoo Matiz. Электросхема включения противотуманных фар и лампы противотуманного света в заднем фонаре (двигатель 1,0 л): 1 — выключатель лампы противотуманного света в заднем фонаре; 2 — к выводу 85 реле К9; 3 — выключатель наружного освещения; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — контрольная лампа включения противотуманных фар; 7 — контрольная лампа включения противотуманного света в заднем фонаре; 8 — левая противотуманная фара; 9 — правая противотуманная фара; 10 — лампа противотуманного света в заднем фонаре

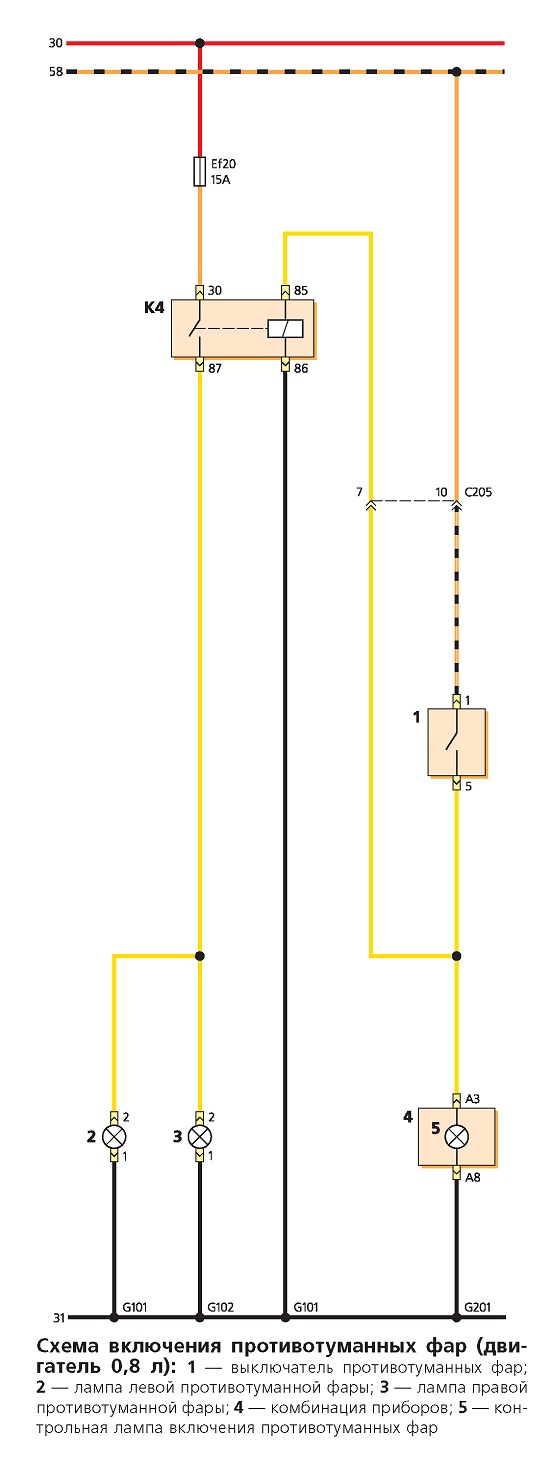

Daewoo Matiz. Электросхема включения противотуманных фар (двигатель 0,8 л): 1 — выключатель противотуманных фар;
2 — лампа левой противотуманной фары; 3 — лампа правой противотуманной фары; 4 — комбинация приборов; 5 — контрольная лампа включения противотуманных фар

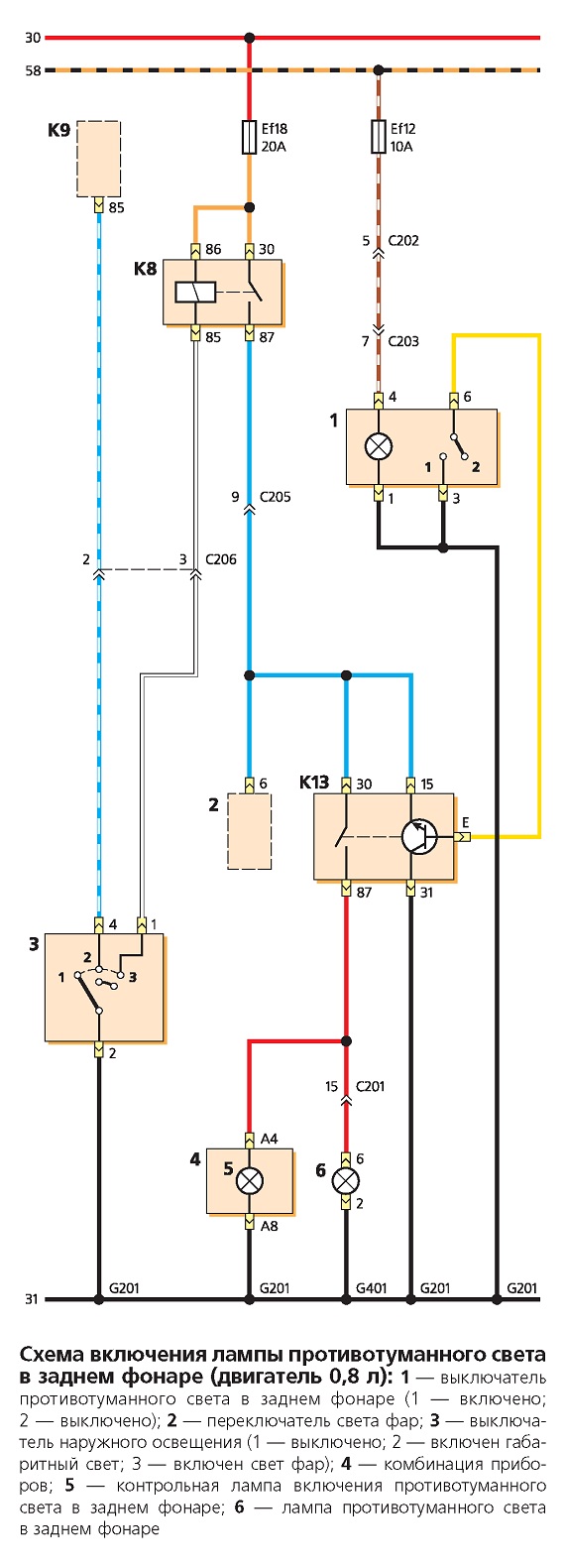

Daewoo Matiz. Электросхема включения лампы противотуманного света в заднем фонаре (двигатель 0,8 л): 1 — выключатель противотуманного света в заднем фонаре (1 — включено;
2 — выключено); 2 — переключатель света фар; 3 — выключатель наружного освещения (1 — выключено; 2 — включен габаритный свет; 3 — включен свет фар); 4 — комбинация приборов; 5 — контрольная лампа включения противотуманного света в заднем фонаре; 6 — лампа противотуманного света в заднем фонаре

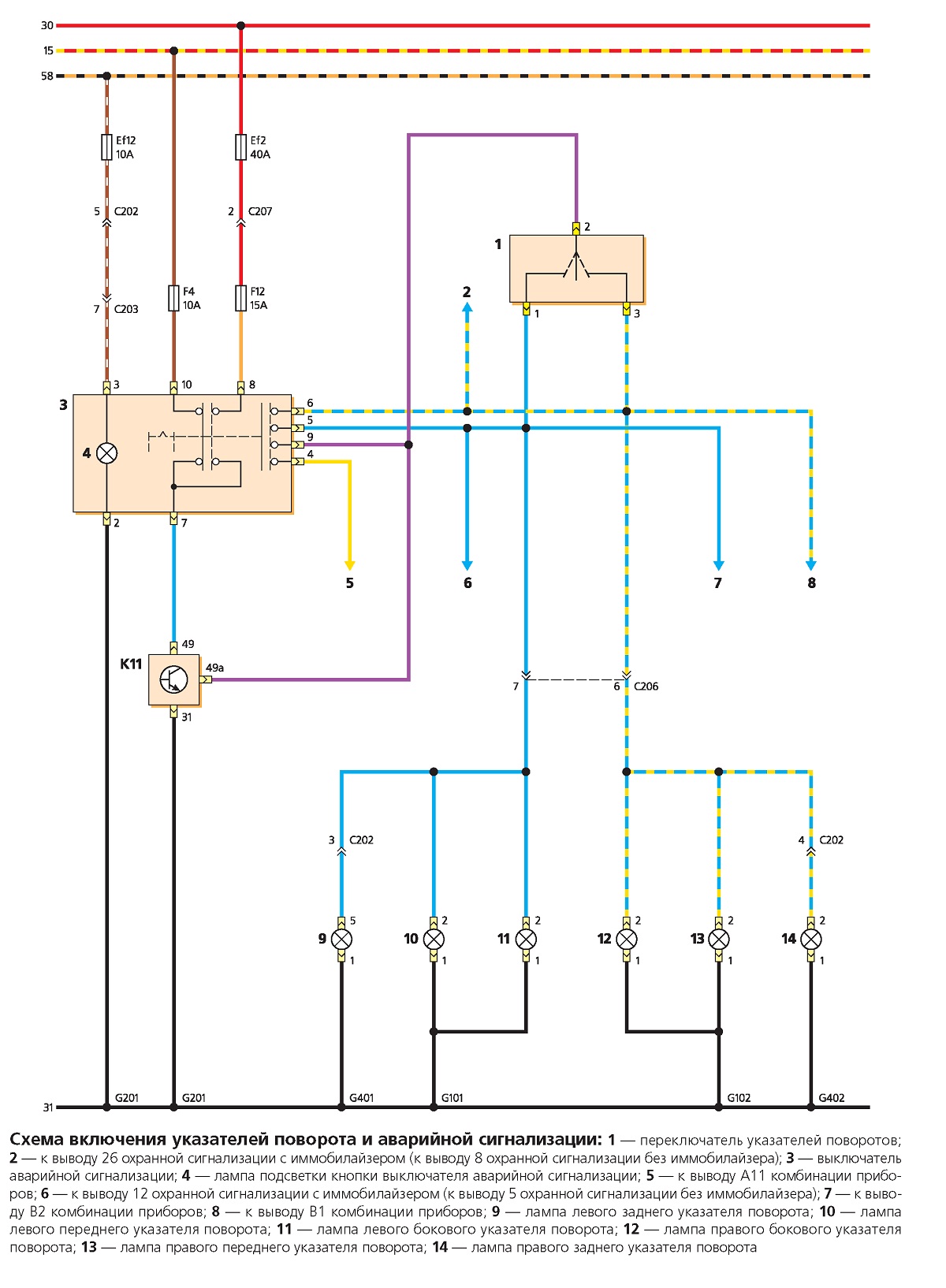

Daewoo Matiz. Электросхема включения указателей поворота и аварийной сигнализации: 1 — переключатель указателей поворотов;
2 — к выводу 26 охранной сигнализации с иммобилайзером (к выводу 8 охранной сигнализации без иммобилайзера); 3 — выключатель аварийной сигнализации; 4 — лампа подсветки кнопки выключателя аварийной сигнализации; 5 — к выводу А11 комбинации приборов; 6 — к выводу 12 охранной сигнализации с иммобилайзером (к выводу Б охранной сигнализации без иммобилайзера); 7 — к выводу В2 комбинации приборов; 8 — к выводу В1 комбинации приборов; 9 — лампа левого заднего указателя поворота; 10 — лампа левого переднего указателя поворота; 11 — лампа левого бокового указателя поворота; 12 — лампа правого бокового указателя поворота; 13 — лампа правого переднего указателя поворота; 14 — лампа правого заднего указателя поворота
